AD8436
推荐用于新设计低成本、低功耗真RMS-to-DC转换器
- 产品模型
- 12
概述
- 提供交流波形的真RMS或平均整流值
-任意输入电平时均能迅速建立
-精度：±10 μV± 0.25%的读数（B级） - 宽动态输入范围
100 μV rms至3 V rms (8.5 V p-p) 满量程输入范围
采用外部调整时输入值更大 - 宽带宽：
−3 dB (300 mV) 带宽为1 MHz
1%附加误差带宽为65 kHz - 零转换器直流输出失调
- 无残留开关产物
- 额定300 mV rms输入
- 精确转换，波峰因数高达10
- 低功耗：±2.4 V时典型值为300 µA
- 高阻抗FET单独供电的输入缓冲器 RIN ≥ 1012 Ω，CIN ≤ 2 pF
- 精密直流输出缓冲器
- 宽电源电压范围
双通道：±2.4 V至±18 V;
单通道：4.8 V至36 V - 4 mm × 4 mm LFCSP和8 mm × 6 mm QSOP封装
- ESD保护
AD8436是新一代精密跨导线性、低功耗、真RMS-TO-DC转换器，可以载入多种选项。 它可以精确计算交流波形RMS值的直流等效值，包括由开关模式电源供电和三端双向可控硅控制的复杂模式。 它能在很宽的输入电平（见图2）和温度范围提供高精度转换。 凭借新的ADI公司技术，可确保≤±0.5%的精度以及≤10 μV的输出失调。 CF值介于1到10时，波峰因素误差小于0.5%。
AD8436提供真RMS结果，成本低于易令人误解的峰值法、均值法或数字解决方案。 无需考虑编程成本或处理器开销，4 mm x 4 mm封装可轻松实现空间紧凑的应用。 片上缓冲放大器能够提供较宽的选择范围，适合的rms-to-dc转换器，而不受成本影响。 成本较低的应用只需一个外部求平均值电容。 内置的高阻抗FET缓冲提供了一个接口，可用于外部衰减器、频率补偿或驱动低阻抗负载。 它拥有一对匹配的内部电阻，可轻松实现增益为2或更高增益配置，可用输入范围还能够扩展至更低。 AD8436具有低功耗精密输入缓冲，非常适合便携式万用表和其他电池供电应用。
由于消除了内部偏置电流，驱动低阻抗负载时，精密直流输出缓冲器可提供极低的失调电压，将误差降至较小。AD8436不同于数字解决方案，它在高低幅度时性能均不会受开关电路的限制（见图2）。它能够响应<100 μV和>3 V的情况，扩展了动态范围，无需外部调整，并且可以适应严苛的低电平信号条件，支持很宽的超量程而不会箝位。
AD8436采用单电源或双电源供电，电压范围为±2.4 V (4.8 V)至±18 V (36 V)。A级和J级采用紧凑的20引脚4 mm x 4 mm芯片级封装；A级和B级还提供20引脚QSOP封装。工作温度范围有两种：A级和B级为−40°C至125°C，J级为0°C至70°C。
参考资料

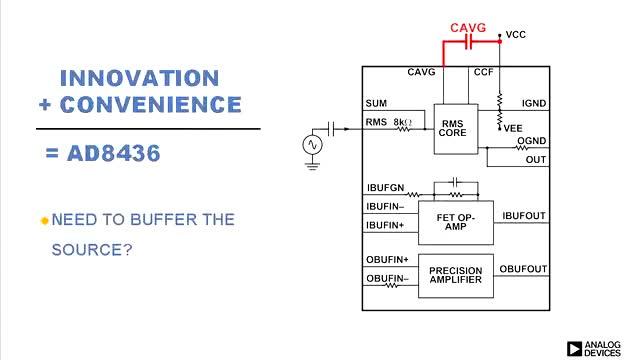

视频 2
3rd Party Solutions 1
技术书 2
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| AD8436ACPZ-R7 | 20-Lead LFCSP (4mm x 4mm w/ EP) | ||
| AD8436ACPZ-RL | 20-Lead LFCSP (4mm x 4mm w/ EP) | ||
| AD8436ACPZ-WP | 20-Lead LFCSP (4mm x 4mm w/ EP) | ||
| AD8436ARQZ | 20-Lead QSOP | ||
| AD8436ARQZ-R7 | 20-Lead QSOP | ||
| AD8436ARQZ-RL | 20-Lead QSOP | ||
| AD8436BRQZ | 20-Lead QSOP | ||
| AD8436BRQZ-R7 | 20-Lead QSOP | ||
| AD8436BRQZ-RL | 20-Lead QSOP | ||
| AD8436JCPZ-R7 | 20-Lead LFCSP (4mm x 4mm w/ EP) | ||
| AD8436JCPZ-RL | 20-Lead LFCSP (4mm x 4mm w/ EP) | ||
| AD8436JCPZ-WP | 20-Lead LFCSP (4mm x 4mm w/ EP) |
| 产品型号 | 产品生命周期 | PCN |
|---|---|---|
|
4月 4, 2023 - 22_0142 Qualification of an Alternate Wafer Fab for High Voltage Bipolar Products (HVBIP) to Analog Devices, Inc. Wilmington MA |
||
| AD8436ACPZ-R7 | 量产 | |
| AD8436ACPZ-RL | 量产 | |
| AD8436ACPZ-WP | 量产 | |
| AD8436ARQZ | 量产 | |
| AD8436ARQZ-R7 | 量产 | |
| AD8436ARQZ-RL | 量产 | |
| AD8436BRQZ | 量产 | |
| AD8436BRQZ-R7 | 量产 | |
| AD8436BRQZ-RL | 量产 | |
| AD8436JCPZ-R7 | 量产 | |
| AD8436JCPZ-RL | 量产 | |
| AD8436JCPZ-WP | 量产 | |
|
4月 3, 2017 - 16_0230 Assembly Transfer of Select LFCSP Products to ASE Korea |
||
| AD8436ACPZ-R7 | 量产 | |
| AD8436ACPZ-RL | 量产 | |
| AD8436ACPZ-WP | 量产 | |
| AD8436JCPZ-R7 | 量产 | |
| AD8436JCPZ-RL | 量产 | |
|
5月 11, 2014 - 13_0231 Assembly Transfer of Select 4x4 and 5x5mm LFCSP Products to STATS ChipPAC China. |
||
| AD8436ACPZ-R7 | 量产 | |
| AD8436ACPZ-RL | 量产 | |
| AD8436JCPZ-R7 | 量产 | |
| AD8436JCPZ-RL | 量产 | |
这是最新版本的数据手册
软件资源
找不到您所需的软件或驱动?
申请驱动/软件工具及仿真模型
LTspice
LTspice中提供以下器件型号：
- AD8436
SPICE 模型 1
LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。
评估套件
AD8436 评估板
