概览
优势和特点
- 电源电压范围：2.6 V至5.5 V
- 低功耗
1.2 mA + 2×激励电流
0.5 µA关断电流 - 低输入偏置电流：±100 pA
- 低输入偏置电流：±100 pA

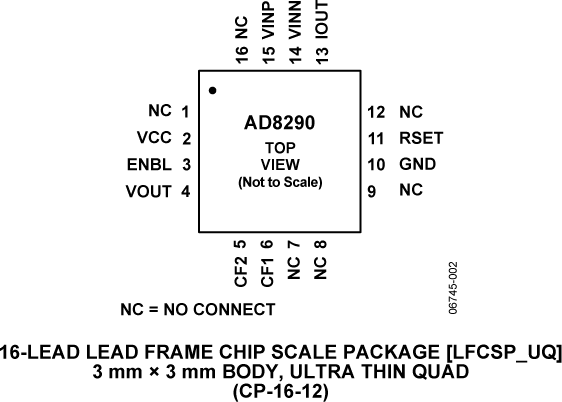

- 节省空间：3.0 mm × 3.0 mm × 0.55 mm、16引脚LFCSP封装
- 激励电流
300 µA至1300 µA范围
通过外部电阻设置
产品详情

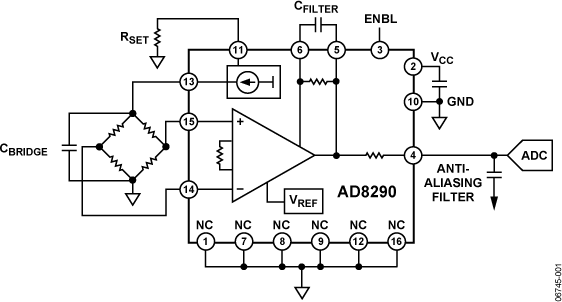

AD8290内置一个可调电流源和一个差动放大器，前者用来驱动传感器，后者用来放大信号电压。放大器设置的固定增益为50。AD8290是适合压力、温度和应变计电桥的驱动与检测两方面要求的出色解决方案。
此外，AD8290的工作功耗较低，可以采用一系列低电源电压供电，并且提供薄型封装，因此同样适合便携式电子设备中的驱动/检测电路使用。
AD8290采用3.0 mm × 3.0 mm × 0.55 mm无铅封装，工作温度范围为−40°C至+85°C工业温度范围。
