概览
优势和特点
- 超出电源电压的宽输入范围
- 可靠的输入过压保护
- 低电源电流：每个放大器200 μA（最大值）
- 低功耗：0.5 mW (VS = 2.5 V)
- 带宽： 1 MHz (G = ½)
- 共模抑制比：80 dB（最小值，DC至20 kHz，G = ½）
- 低失调电压漂移：±2 μV/°C（最大值，B级）
- 低增益漂移：1 ppm/°C（最大值，B级）
- 欲了解更多信息请参考数据手册
产品详情
AD8278和AD8279均为通用差动放大器，主要用于在要求高性能、低功耗的应用中实现精密信号调理。二者不仅提供极为出色的共模抑制比(80 dB)和高带宽，而且可放大远超过供电轨的输入信号。片内电阻经过激光调整，具有出色的增益精度和高共模抑制比(CMRR)。两款器件的增益随温度漂移极低。该放大器的共模范围几乎是电源电压的三倍(G = ½)，因此非常适合要求高共模电压范围的单电源应用。内部电阻和输入端的ESD电路还为运算放大器提供过压保护。
AD8278和AD8279可以用作增益G = ½或G = 2的差动放大器。二者也可以用于高精度、单端配置中，提供同相和反相增益G = −½、−2、+3、+2、+1½、+1或+½。这些器件提供集成式精密解决方案，比分立解决方案尺寸更小、成本更低、性能更优。
AD8278和AD8279采用2.0 V至36 V单电源或±2 V至±18 V双电源供电。最大静态电源电流为200 μA，非常适合电池供电的便携式系统。
AD8278提供节省空间的8引脚MSOP和SOIC两种封装，AD8279则提供14引脚SOIC封装。二者的额定温度范围均为−40°C至+85°C工业温度范围，并且完全符合RoHS标准。
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。

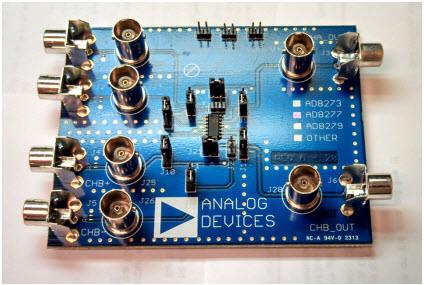

评估套件 (1)
参考资料
工具及仿真模型
SPICE模型
CIR
AD8279 SPICE Macro Model
4.43 K
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| AD8279ARZ | 材料声明 | 质量和可靠性 | 14-Lead SOIC | |
| AD8279ARZ-R7 | 材料声明 | 质量和可靠性 | 14-Lead SOIC | |
| AD8279ARZ-RL | 材料声明 | 质量和可靠性 | 14-Lead SOIC | |
| AD8279BRZ | 材料声明 | 质量和可靠性 | 14-Lead SOIC | |
| AD8279BRZ-R7 | 材料声明 | 质量和可靠性 | 14-Lead SOIC | |
| AD8279BRZ-RL | 材料声明 | 质量和可靠性 | 14-Lead SOIC | |
| Wafer Fabrication Data |
