概览
优势和特点
- 宽输入范围
- 可靠的输入过压保护
- 低电源电流:220 μA(最大值)
- 低功耗:0.55 mW (VS = 2.5 V)
- 带宽:1000 kHz
- 共模抑制比:86 dB(最小值,DC至5 kHz)
- 低失调电压漂移:±2 μV/°C(最大值,AD8278B)
- 低增益漂移:1 ppm/°C(最大值,AD8278B)
- 增强压摆率:1.1 V/μs
- 单电源:2.5 V至36 V
- 宽电源电压范围:
- 欲了解更多特性,请参考数据手册
产品详情

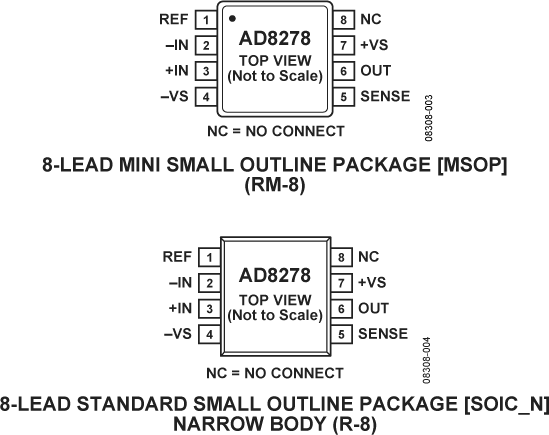

AD8278是一款通用差动放大器,主要用于在要求高性能、低功耗的应用中实现精密信号调理。该器件不仅提供极为出色的共模抑制比(86 dB)和高带宽,而且可将信号放大至供电轨以外。片内电阻经过激光调整,具有出色的增益精度和高共模抑制比。增益温度系数同样出色。该放大器的共模范围几乎是电源电压的两倍,因此它非常适合要求高共模电压范围的单电源应用。AD8278可以用作差动放大器,增益G=½或G=2。它也可以用于高精度、单端配置中,提供同相和反相增益G = −½、−2、+3、+2、+1½、+1或+½。该器件采用2.5 V至36 V单电源或±2 V至±18 V双电源供电。最大静态电源电流为220 μA,因此它非常适合电池供电的便携式系统。AD8278提供节省空间的8引脚MSOP和SOIC两种封装,额定温度范围为−40°C至+85°C工业温度范围,并且完全符合RoHS标准。
应用
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。
参考资料
-
ADI双光束分光光度计演示系统和解决方案3/22/2019
-
CareFusion与ADI之间的探讨:优化EEG放大器的性能并降低7/1/2011
-
G = 1/2 的差分输出差动放 大器系统6/1/2010 模拟对话
工具及仿真模型
SPICE模型
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
---|---|---|---|---|
AD8278ARMZ | 材料声明 | 质量和可靠性 | 8-Lead MSOP | |
AD8278ARMZ-R7 | 材料声明 | 质量和可靠性 | 8-Lead MSOP | |
AD8278ARMZ-RL | 材料声明 | 质量和可靠性 | 8-Lead MSOP | |
AD8278ARZ | 材料声明 | 质量和可靠性 | 8-Lead SOIC | |
AD8278ARZ-R7 | 材料声明 | 质量和可靠性 | 8-Lead SOIC | |
AD8278BRMZ | 材料声明 | 质量和可靠性 | 8-Lead MSOP | |
AD8278BRMZ-R7 | 材料声明 | 质量和可靠性 | 8-Lead MSOP | |
AD8278BRMZ-RL | 材料声明 | 质量和可靠性 | 8-Lead MSOP | |
AD8278BRZ | 材料声明 | 质量和可靠性 | 8-Lead SOIC | |
AD8278BRZ-R7 | 材料声明 | 质量和可靠性 | 8-Lead SOIC | |
Wafer Fabrication Data |
