概览

优势和特点

  • 超出电源范围的宽输入范围
  • 坚实的输入过压保护
  • 低电源电流:每个通道最大 200 μA
  • 低功耗:VS = 2.7 V 时为 0.54 mW
  • 带宽:550 kHz
  • CMRR:最小值 86 dB,直流至 10 kHz
  • 系统失调电压:最大值 ±2 μV/°C(B 级)
  • 低增益漂移:最大值 1 ppm/°C(B 级)
  • 增强的压摆率:1.1 V/μs
  • 宽电源电压范围
    • 单电源:2.0 V 至 36 V
    • 双电源:±2 V 至 ±18 V

产品详情

AD8276/AD8277 是通用单位增益差分放大器,适用于在需要高性能和低功耗的电源关键应用中进行精密信号调理。它们提供出色的 86 dB 共模抑制比 (CMRR) 和高带宽,同时可将信号放大到远超电源轨的范围。片内电阻器采用激光修整技术,可实现 1 ppm/°C 的增益漂移和高 CMRR。AD8276/AD8277 在不同温度下还具有极低的增益漂移。

放大器的共模范围几乎可扩展到电源电压的两倍,因此非常适合需要高共模电压范围的单电源应用。内部电阻器和输入端静电放电 (ESD) 电路还为运算放大器提供过压保护。

AD8276/AD8277 单位增益稳定。尽管已进行优化,适合用作差分放大器,但它们也可以连接在 G = −1、+1 或 +2 的高精度单端配置中。AD8276/AD8277 提供了一种集成的精密解决方案,不仅尺寸更小巧、成本更低廉,而且性能也比离散替代方案更高。

AD8276/AD8277 使用单电源(2.0 V 至 36 V)或双电源(±2 V 至 ±18 V)。最大静态电源电流为每个通道 200 μA,非常适合电池供电的便携式系统。

AD8276 具有紧凑型 8 引脚超小外形封装 (MSOP) 和标准小外形 (SOIC) 封装以及裸片形式,而 AD8277 采用 14 引脚 SOIC 封装。两个套件都可在 −40°C 至 +85°C 的工业温度范围内工作,并且完全符合 RoHS 指令。

应用

  • 电压测量和监控
  • 电流测量和监控
  • 差分输出仪表放大器
  • 便携式电池供电设备
  • 测试与测量

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。

参考资料

  • 查看全部 (14)
  • 数据手册 (1)
  • 应用笔记 (2)
  • 中文系统方案 (4)
  • 参考电路 (1)
  • 技术文章 (5)

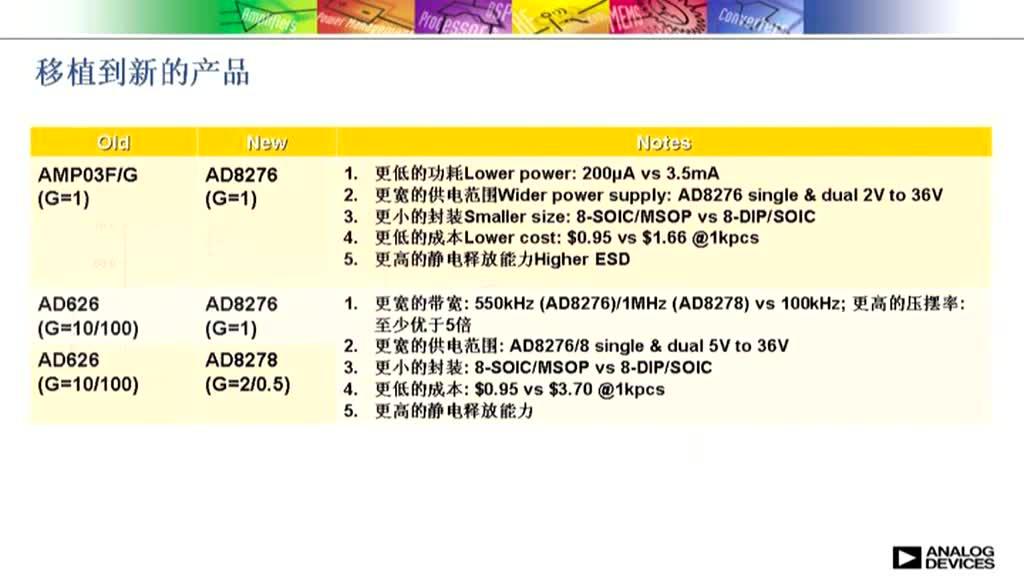

  • 视频 (1)
