概览
优势和特点
- 高共模电压范围
工作范围：4 V至80 V
耐压范围：-0.3 V至+85 V - 缓冲输出电压
- 增益= 60 V/V
- 宽工作温度范围：
−40°C 至 +125°C - 出色的交流和直流性能
-- 失调漂移：±100 nV/°C（典型值）
-- 失调：±50 μV/°C（典型值）
-- 增益漂移：±5 ppm/°C（典型值）
-- 共模抑制比(CMRR)：110 dB（典型值，DC）
产品详情
AD8219是一款高压、高分辨率分流放大器。设定增益为60 V/V，在整个温度范围内的最大增益误差为±0.3%。缓冲输出电压可以直接与任何典型转换器接口。AD8219提供从4 V到80 V的出色输入共模抑制性能，在分流电阻上执行单向电流测量，适合各种工业和电信应用，包括电机控制、电源管理和基站功率放大器偏置控制等。在−40°C至+125°C的整个温度范围内，AD8219都能提供突破性的性能。它采用零漂移内核，在整个工作温度范围和共模电压范围内，失调漂移典型值为±100 nV/°C。器件设计中还特别注意，无论是否存在共模电压，在整个输入差分电压范围内保持线性输出，而输入失调电压典型值为±50 μV。

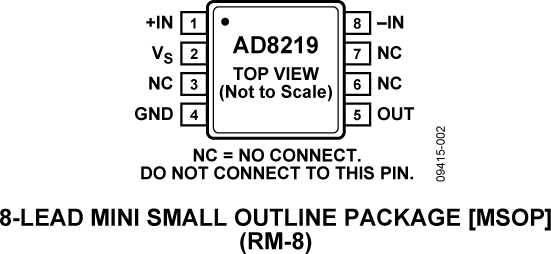

AD8219采用8引脚MSOP封装。
应用
高端电流检测
48V电信设备
电源管理
基站
单向电机控制
精密高压电流源
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
