概览
优势和特点
- 高共模电压范围
工作范围：4.5 V至80 V
耐压范围：0 V至85 V - 缓冲输出电压
- 宽工作温度范围：−40°C至+125°C
- 出色的交流和直流性能
失调漂移：±100 nV/°C（典型值）
失调：±100 μV/°C（典型值）
增益漂移：±5 ppm/°C（典型值）
共模抑制比(CMRR)：100 dB（典型值，DC）
产品详情

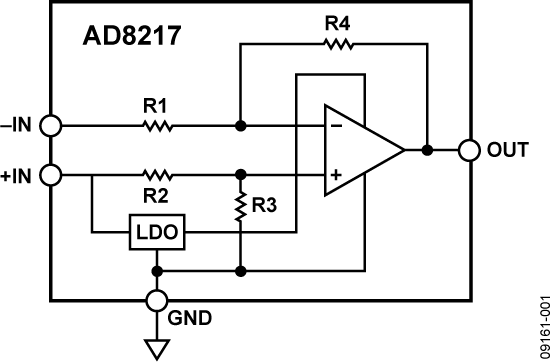

AD8217是一款高压、高分辨率分流放大器。设定增益为20 V/V，在整个温度范围内的最大增益误差为±0.35%。缓冲输出电压可以直接与任何典型转换器连接。AD8217提供从4.5 V到80 V的出色共模抑制性能，并内置一个LDO，它直接从高压轨为器件供电。因此，只要输入共模范围为4.5 V至80 V，则无需其它电源。AD8217在分流电阻上执行单向电流测量，适合各种工业和电信应用，包括电机控制、电池管理和基站功率放大器偏置控制等。
在−40°C至+125°C的整个温度范围内，AD8217都能提供突破性的性能。它采用零漂移内核，在整个工作温度范围和共模电压范围内，失调漂移典型值为±100 nV/°C。器件设计中还特别注意，无论是否存在共模电压，在0 mV至250 mV的整个输入差分电压范围内保持线性输出；输入失调电压典型值为±100 μV。AD8217采用8引脚MSOP封装，额定温度范围为−40°C至+125°C。
应用
- 高端电流检测
- 48 V电信设备
- 电源管理
- 基站
- 单向电机控制
- 精密高压电流源
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
