AD8212: Military Data Sheet1/6/2011
概览
优势和特点
- 可调增益
- 高共模电压范围
7 V至65 V（典型值）
7 V至500 V以上（采用外部传输管）
- 电流输出
- 集成5 V串联调节器
产品详情

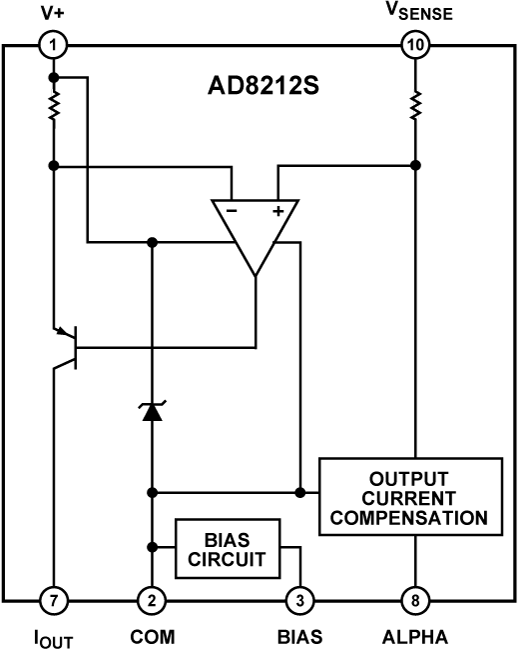

AD8212S是一款高共模电压分流监控器，它能在最高65 V（采用外部PNP晶体管时可大于500 V）的高共模电压情况下，精确放大小差分输入电压。AD8212S非常适合在负载控制（如电机和电磁阀等）应用中对分流电阻进行电流监控。器件的电流输出与输入差分电压成正比。用户可以选择用外部电阻来设置所需的增益。AD8212S的典型共模电压范围为7 V至65 V。利用外部高压击穿PNP晶体管，AD8212S还能实现高压工作特性。在这种配置中，AD8212S的共模范围等于外部PNP晶体管的击穿电压，因此很容易实现数百伏的工作电压。AD8212S具有针对高压工作模式的输出基极电流补偿专利电路，它可以确保流过外部晶体管的基极电流不会损失，并且无论共模电压或温度如何，都能保持出色的输出精度。应用包括：分流测量、电机控制、DC/DC转换器、电源、电池监控、远程检测。
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
参考资料
-
AD8212S Displacement Damage Test Report9/14/2022
-
AD8212S High Dose Rate Radiation Report7/31/2015
-
AD8212S Low Dose Rate Radiation Report10/29/2013
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| 5962L0924402VHA | 材料声明 | 质量和可靠性 | CERPAK(HERM CER SRF MOUNT) | |
| 5962R0924401VHA | 材料声明 | 质量和可靠性 | 10 ld Flat Pack | |
| AD8212AL-EMX | 材料声明 | 质量和可靠性 | CERPAK(HERM CER SRF MOUNT) | |
| Wafer Fabrication Data |
