概览
优势和特点
- ±8000 V HBM ESD适合基于分流的应用
- 通过AEC-Q100认证
- 内置EMI滤波器
- 高共模电压范围
- 工作电压范围：−2 V至+50 V
- 耐压范围：-20 V至+70 V
- 缓冲输出电压
- 增益：14 V/V
- 低通滤波器（单极或双极）
- 宽工作温度范围：−40°C至+125°C
- 出色的交流和直流性能
- 失调电压：±1 mV
- 增益漂移：−5 ppm/C（典型值）
- CMRR：80 dB（最小值，DC至10 kHz）
- 通过汽车应用认证
产品详情
AD8209A是一款单电源差动放大器，非常适合在大共模电压(CMV)情况下放大和低通滤波小差分电压。采用5 V单电源供电时，输入共模电压范围为−2 V至+50 V。AD8209A通过了AEC-Q100认证。这款放大器提供增强的输入过压和ESD保护，并内置电磁干扰(EMI)滤波功能。
汽车应用要求使用鲁棒、精密的器件，以便提供更好的系统控制。AD8209A具有出色的交流和直流性能，可将应用中的误差降至低点。MSOP封装的失调和增益漂移典型值分别小于5 µV/C和-5 ppm/°C。在DC至10 kHz范围内，其共模抑制比(CMRR)最小值为80 dB。
AD8209A在前置放大器(A1)的输出端提供一个外部可用的100 kΩ电阻，可用来进行低通滤波以及建立14 V/V以外的增益。
应用- 高端电流检测
- 电机控制
- 电磁阀控制
- 电源管理
- 低端电流检测
- 诊断保护
产品生命周期
推荐新设计使用
本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

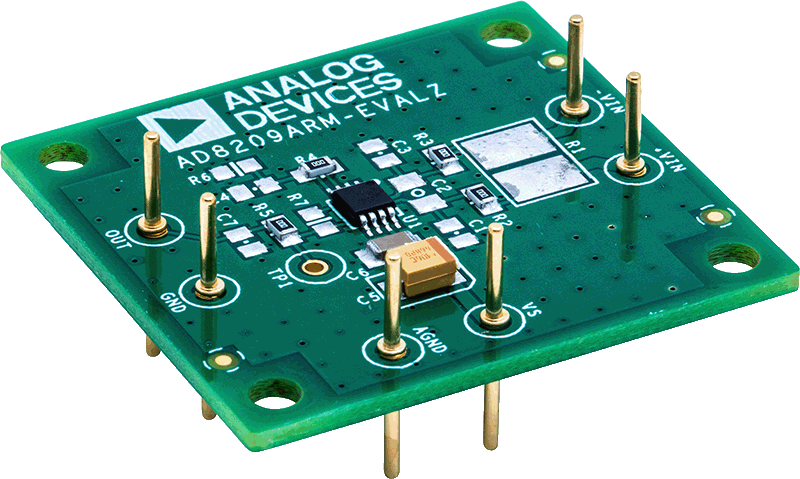

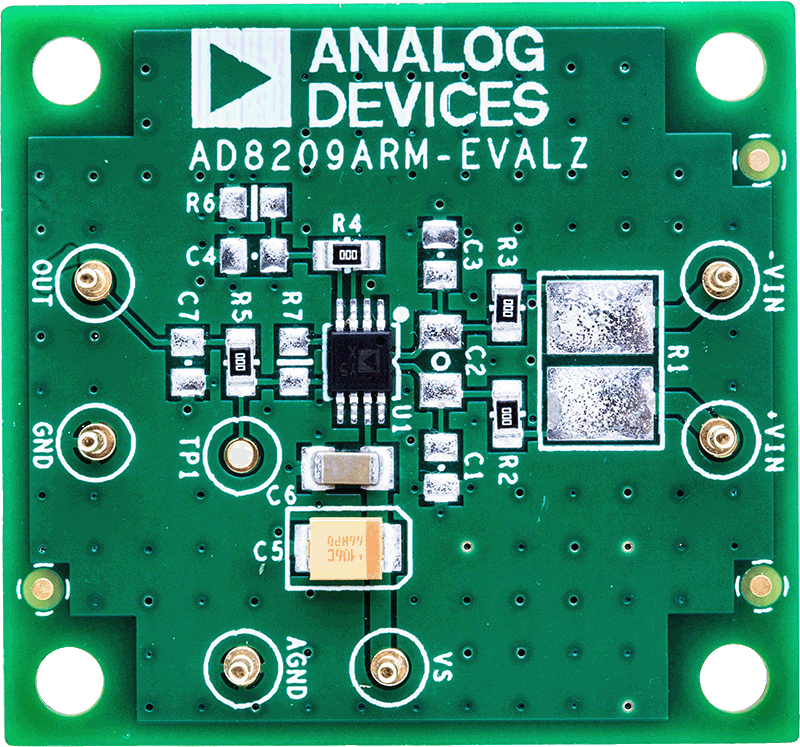

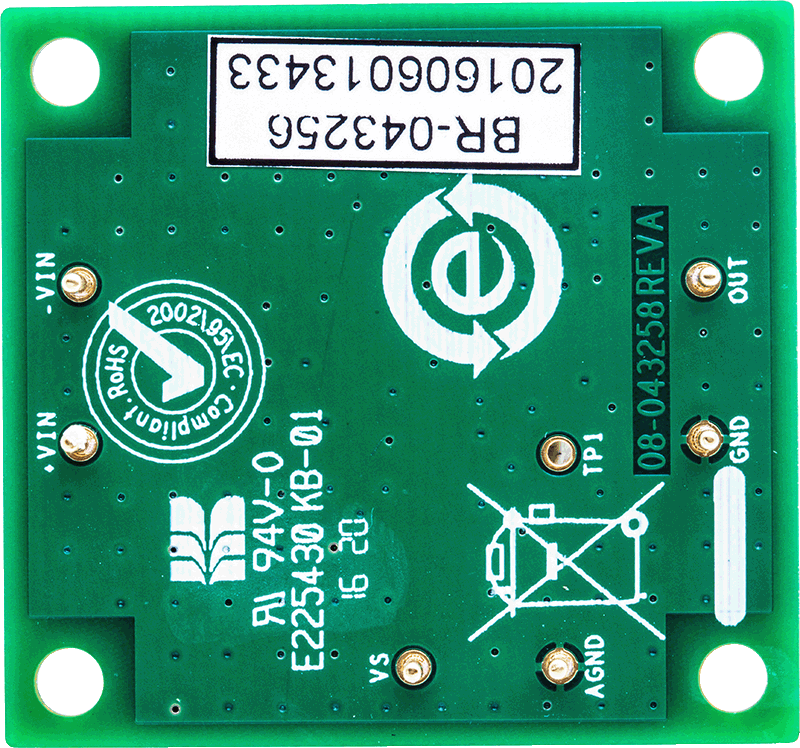

评估套件 (1)
工具及仿真模型
SPICE模型
CIR
AD8209A SPICE Macro Model
3.83 K
