AD8148

量产

用于宽带视频的三路差分驱动器

数据手册 (Rev. B) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 三路高速完全差分驱动器
    −3 dB、2 V峰峰值带宽(AD8146/AD8148)：
    700 MHz
    −3 dB、2 V峰峰值带宽(AD8147)：600 MHz
    0.1 dB、2 V峰峰值带宽：200 MHz
    压摆率：3000 V/µs
  • 固定增益
    (AD8146/AD8147：G = 2，AD8148：G = 4)
  • 差分或单端输入至差分输出可以用作差分至差分接收器
  • 驱动1条或2条100 Ω UTP电缆
  • 可调输出共模电压(AD8146)
  • 内部共模反馈网络
    输出平衡误差：-50 dB (50 MHz)
  • 片内共模同步编码(AD8147/AD8148)
  • 用于线路隔离的输出下拉特性
  • 低功耗：57 mA(5 V，3个驱动器，AD8146)
  • 宽电源电压范围：+5 V至±5 V
  • 提供4 mm x 4 mm小型LFCSP封装

AD8146/AD8147/AD8148均为三路、高速、差分或单端输入至差分输出驱动器。AD8146和AD8147具有2倍的固定增益，AD8148具有4倍的固定增益。三款器件均专为最高分辨率分量视频信号而设计，但也可用于在5类UTP电缆或差分印刷电路板(PCB)传输线路上传输任何类型的模拟信号或高速数据。

这些器件可以配合三路差分至单端接收器AD8145和交叉点开关AD8117 使用，以便获得能够支持UXGA或1080p信号的视频分配系统。

这些驱动器采用ADI公司的第二代XFCB双极性工艺制造，具有700 MHz大信号带宽和快速压摆率。三者均具有内部共模反馈特性，在50 MHz时可提供于-60 dB达成的输出幅度和相位匹配平衡，能够抑制偶数阶谐波并使辐射电磁干扰(EMI)降至最小。

AD8146各输出的共模电压可以设置为任何电平，以便在共模电压上传输信号。AD8147和AD8148可在输出的共模电压下对垂直和水平同步信号进行编码。输出均可独立地设置为低压状态，以便配合串联二极管进行线路隔离，方便在同一双绞线电缆上进行差分多路复用。

AD8146/AD8147/AD8148采用24引脚LFCSP封装，工作温度范围为−40℃至+85℃。

应用

  • QXGA或1080p视频传输
  • KVM网络
  • 无屏蔽双绞线(UTP)视频传输
  • 差分信号多路复用

AD8148
用于宽带视频的三路差分驱动器
AD8147/AD8148 Functional Block Diagram AD8147/AD8148 Pin Configuration
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

用户手册 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

工具及仿真模型

SPICE 模型 1

评估套件

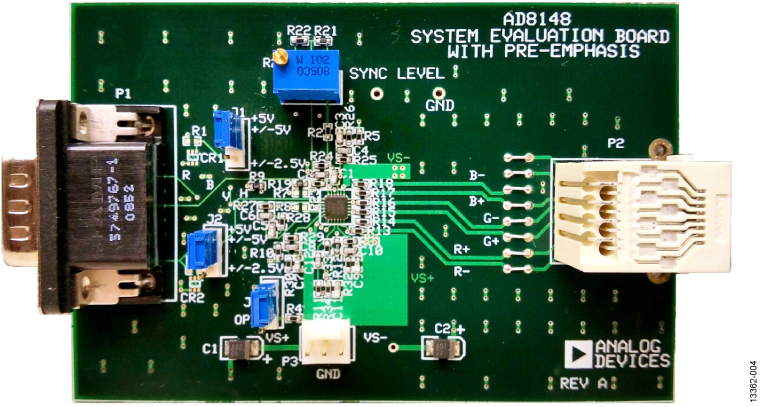

EVAL-AD8147

AD8147 评估板

立即购买 更多内容

特性和优点

  • Full featured evaluation board for the AD8147/AD8148
  • Uses VGA as input and Cat-5 as output
  • Single 5 V or dual ±2.5 V/±5 V operation

产品详情

本页提供用于宽带视频的三通道差分驱动器AD8147的评估板订购信息。

EVAL-AD8147
AD8147 评估板
