概览

优势和特点

  • 三路高速完全差分驱动器
    −3 dB、2 V 峰峰值带宽(AD8146/AD8148)：700 MHz
    −3 dB、2 V 峰峰值带宽(AD8147)：600 MHz
    0.1 dB、2 V 峰峰值带宽：200 MHz
    压摆率：3000 V/µs
  • 固定增益(AD8146/AD8147：G = 2，AD8148：G = 4)
  • 差分或单端输入至差分输出可以用作差分至差分接收器
  • 驱动1条或2条100 Ω UTP电缆
  • 可调输出共模电压(AD8146)
  • 内部共模反馈网络
    输出平衡误差：-50 dB(50 MHz)
  • 片内共模同步编码(AD8147/AD8148)
  • 用于线路隔离的输出下拉特性
  • 低功耗：57 mA(5 V，3个驱动器，AD8146)
  • 宽电源电压范围：+5 V至±5 V
  • 提供4 mm x 4 mm 小型LFCSP封装

产品详情

AD8146/AD8147/AD8148均为三路、高速、差分或单端输入至差分输出驱动器。AD8146和AD8147具有固定增益2，AD8148具有固定增益4。三款器件均专为高分辨率分量视频信号而设计，但也可用于在5类UTP电缆或差分印刷电路板(PCB)传输线路上传输任何类型的模拟信号或高速数据。

这些器件可以配合三路差分至单端接收器AD8145和交叉点开关AD8117使用，以便获得能够支持UXGA或1080p信号的视频分配系统。

这些驱动器采用ADI公司的第二代XFCB双极性工艺制造，具有700 MHz大信号带宽和快速压摆率。三者均具有内部共模反馈特性，在50 MHz时可提供于-60 dB达成的输出振幅和相位匹配平衡，能够抑制偶数阶谐波并使辐射电磁干扰(EMI)降至低点。

AD8146输出的共模电压可以设置为任何电平，以便在共模电压上传输信号。AD8147和AD8148可在输出的共模电压下对垂直和水平同步信号进行编码。所有输出均可独立地设置为低压状态，以便配合串联二极管进行线路隔离，方便在同一双绞线电缆上进行差分多路复用。

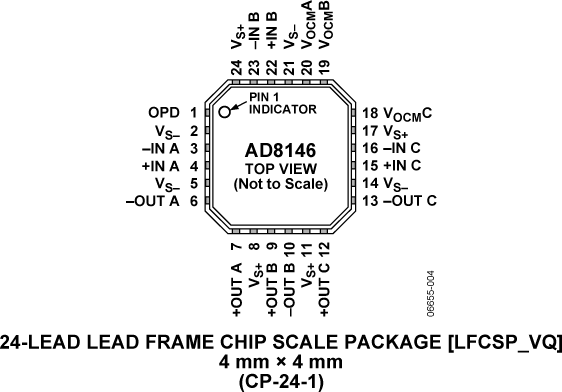

AD8146/AD8147/AD8148采用24引脚LFCSP封装，工作温度范围为−40°C至+85°C。

应用

  • QXGA或1080p视频传输
  • KVM网络
  • 无屏蔽双绞线(UTP)视频传输
  • 差分信号多路复用
