概览

优势和特点

  • 校正非屏蔽双绞线(UTP)电缆的延迟偏斜
  • 每个通道最多延迟50 ns
  • 高速
    带宽:200 MHz(VOUT = 1.4 V峰峰值,0 ns延迟)
    带宽:150 MHz(VOUT = 1.4 V峰峰值,50 ns延迟)
  • 出色的通道间匹配性能
    失调匹配:30 mV(折合到输入端)
    增益匹配:0.8%
  • 低输出失调
    ±30 mV(折合到输入端)
    失调校正无需外部电路
  • 独立的红、绿、蓝延迟控制
  • 驱动4个双端接视频负载
  • 数字和模拟延迟控制
    6位SPI总线
    I2C总线
    模拟电压控制
  • 欲了解更多特性,请参考数据手册

产品详情

AD8120是一款三通道宽带偏斜延迟补偿IC,可校正视频信号在5类或6类非屏蔽双绞线电缆中传输所导致的时间失配。大部分类型多线对UTP电缆的各线对使用不同的对绞率,以便使线对之间的串扰较小,因此各线对之间会存在偏斜。因此,一些线对比另一些线对要长;对于较长的电缆,两个线对之间的传播时间差可能会达到数十纳秒以上。

AD8120内置三条延迟路径,可提供最长50 ns的宽带延迟,采用64步数字控制或模拟控制进行调整,增量为0.8 ns。AD8120所用的延迟技术可极大地降低输出噪声和失调。它具有106 MHz至152 MHz的宽带宽范围,依据延迟设置而定。这种高输出带宽能力使该器件非常适合通过UTP电缆接收高分辨率视频的应用。

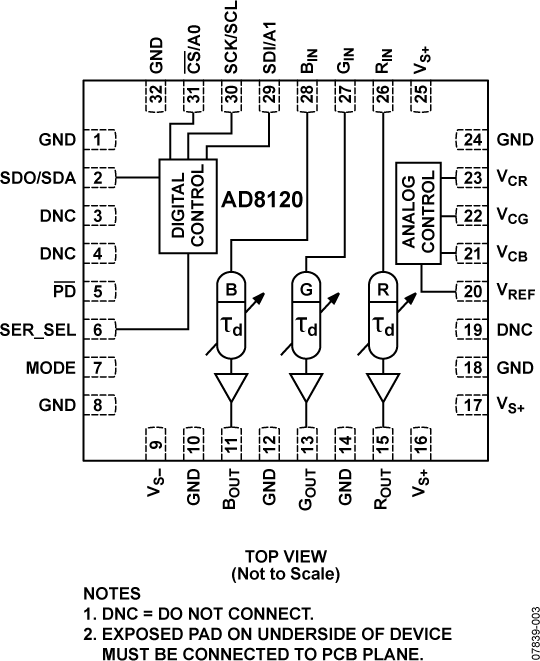

通过AD8120内部的逻辑电路,可以对各条路径进行单独延迟控制。利用标准四线式SPI总线、标准I2C 总线,或者将三个模拟控制电压施加于VCR、VCG和VCB 引脚,可以独立设置这三条路径各自的延迟时间。模拟控制为不具备数字控制功能的系统提供了一种简便的解决方案,最简单的是电位计控制。

AD8120主要配合三通道UTP均衡器AD8123使用,针对通过UTP传输视频的应用而设计,但也可用于其它要求类似可控制宽带延迟的应用。

AD8120采用5 mm × 5 mm、32引脚LFCSP封装,额定工作温度范围为-40°C至+85°C工业温度范围。

应用

  • 键盘-视频-鼠标(KVM)
  • 数字标牌
  • 通过UTP电缆传输RGB视频
  • 专业视频投影与分配
  • 高清视频
  • 安保视频
  • 通用宽带延迟线

数据手册,Rev. PrA,10/2008

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。
