概览

优势和特点

  • 下载AD7981-KGD数据手册。还提供已知良好的裸片并完全保证达到数据手册规格性能。
  • 可在极端高温下工作
    • 额定温度范围
      • -55°C至+210°C(10引脚FLATPACK封装)
      • -55°C至+175°C(10引脚MSOP封装)
  • 高性能
    • 16位分辨率、无失码
    • 600 kSPS吞吐速率,无延迟/流水线延迟
    • 信噪比(SNR):91 dB(典型值,1 kHz输入频率)
    • 总谐波失真(THD):-102 dB(典型值,1 kHz输入频率)
    • 积分非线性(INL):±2.5 LSB(最大值),差分非线性(DNL):±0.9 LSB(最大值)
  • 低功耗
    • 2.25 mW(典型值,600 kSPS,仅VDD)
    • 4.65 mW(典型值,600 kSPS,总功耗)
    • 75 µW(典型值,10 kSPS)
  • 小尺寸
    • 10引脚3 mm × 3 mm单金属线焊MSOP
    • 10引脚0.255 mm × 0.255 mm单金属线焊FLATPACK
  • 伪差分模拟输入范围
    • 0 V至VREF(VREF在2.4 V和5.1 V之间)
  • 单电源工作:2.5 V,逻辑接口电压:1.8 V至5 V
  • SPI/QSPI/MICROWIRE/DSP兼容数字接口
  • 以菊花链形式连接多个ADC,并能提供繁忙指示

产品详情

AD7981是一款16位、逐次逼近型PulSAR®模数转换器(ADC),针对高工作温度而设计。AD7981采样速率最高达到600 kSPS,而功耗较低,采用单电源VDD供电。它是高吞吐速率、高精度、耐高温、逐次逼近型寄存器(SAR) ADC,采用小型封装,提供多功能串行端口接口(SPI)。

在CNV上升沿,AD7981对IN+与IN-之间的模拟输入电压差进行采样,范围从0 V至REF。基准电压(REF)由外部提供,并且可以独立于电源电压(VDD)。该器件的功耗和吞吐速率呈线性变化关系。

SPI兼容串行接口还能够利用SDI输入,将几个ADC以菊花链形式连接到一条三线式总线上,并提供可选的繁忙指示。采用独立电源VIO时,该器件与1.8V、2.5V、3V或5V逻辑兼容。

对于空间受限的应用,AD7981提供10引脚小型封装(MSOP)和10引脚陶瓷扁平封装(FLATPACK),额定工作温度范围分别为−55°C至+175°C和−55°C至+210°C。这两款封装均针对极端温度下(包括单金属线焊)的稳定性而设计,在最大额定温度情况下最多可工作1000小时。

AD7981属于ADI公司不断扩展的高温认证产品系列,如需了解ADI所有的高温系列产品及相关认证数据,请访问www.analog.com/hightemp。

应用

  • 井下钻探和仪器仪表
  • 航空电子
  • 重工业
  • 高温环境

产品生命周期 icon-recommended 推荐新设计使用

本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

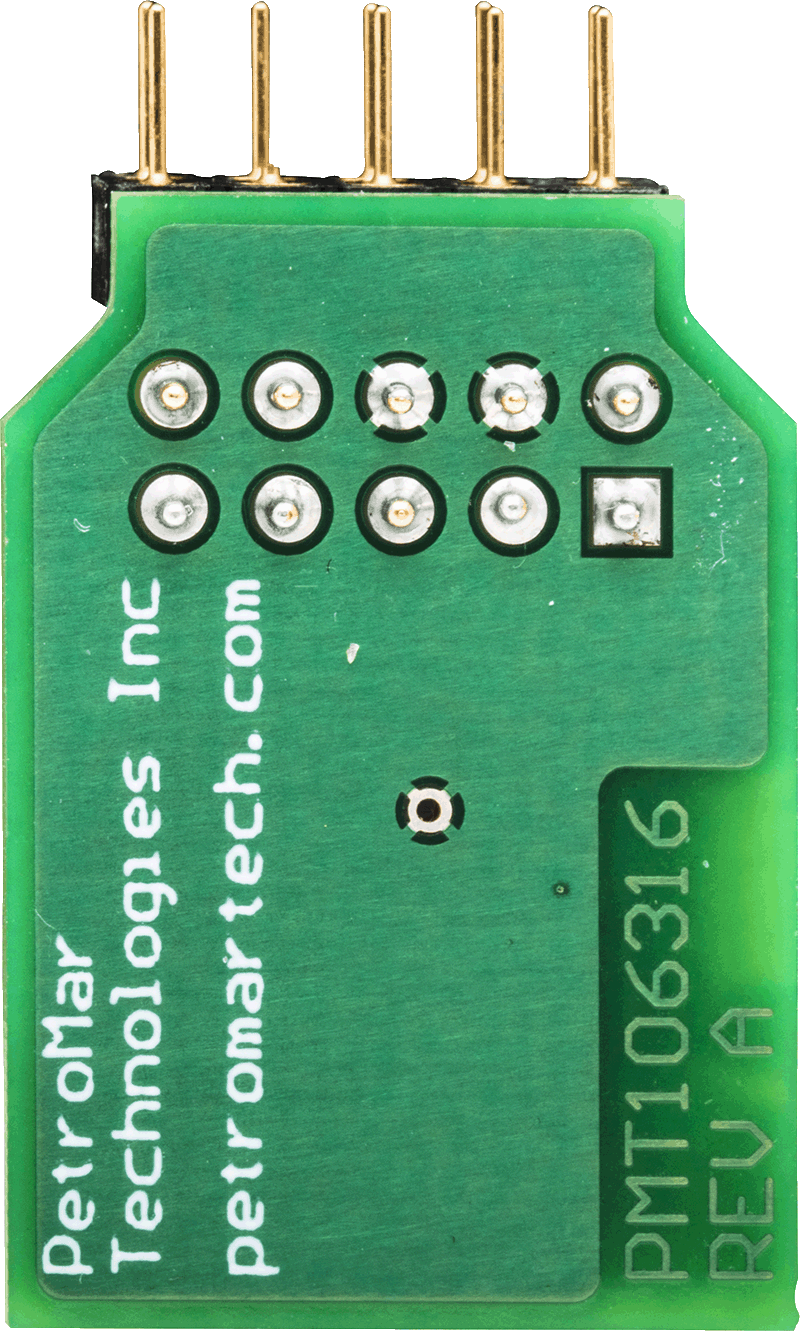

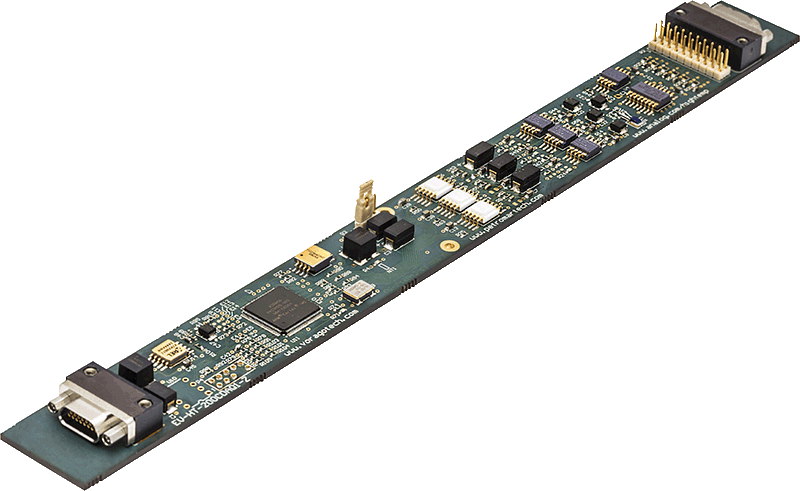

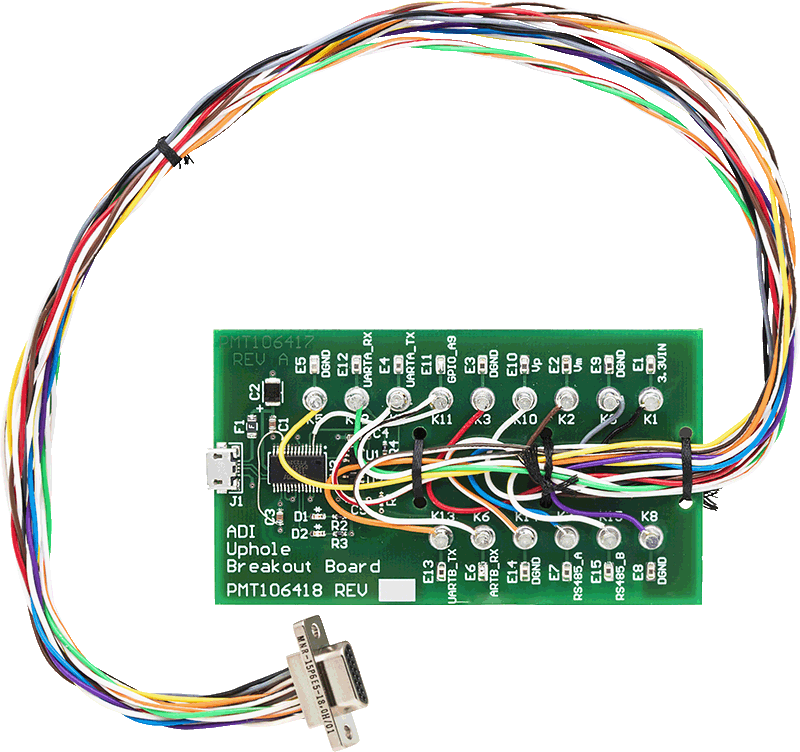

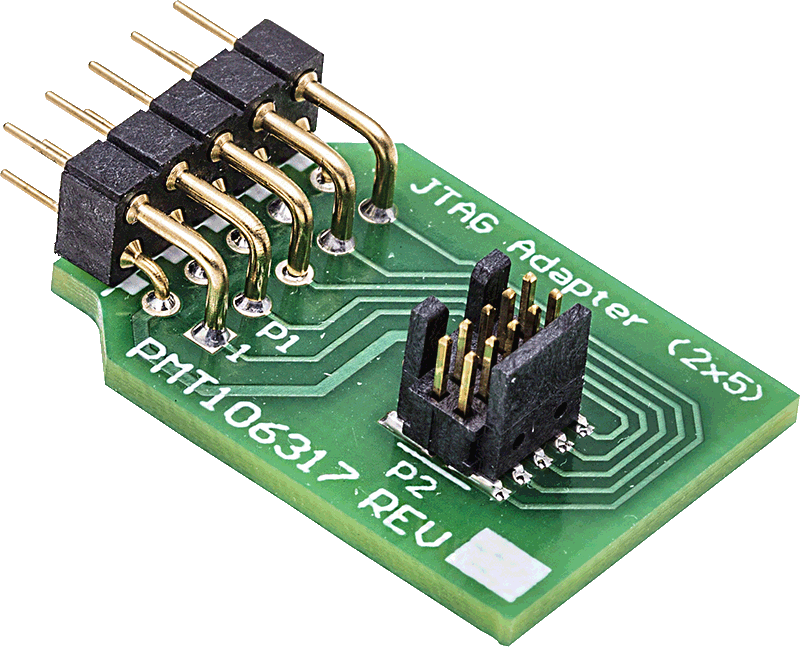

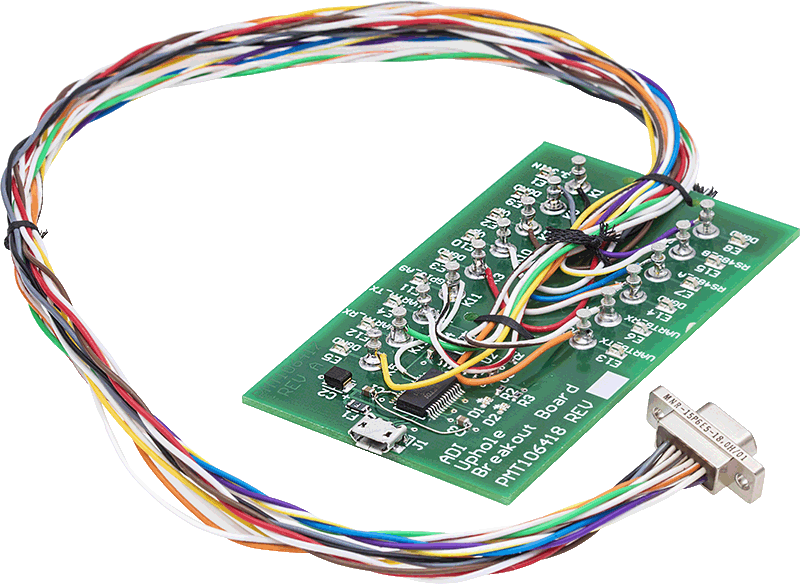

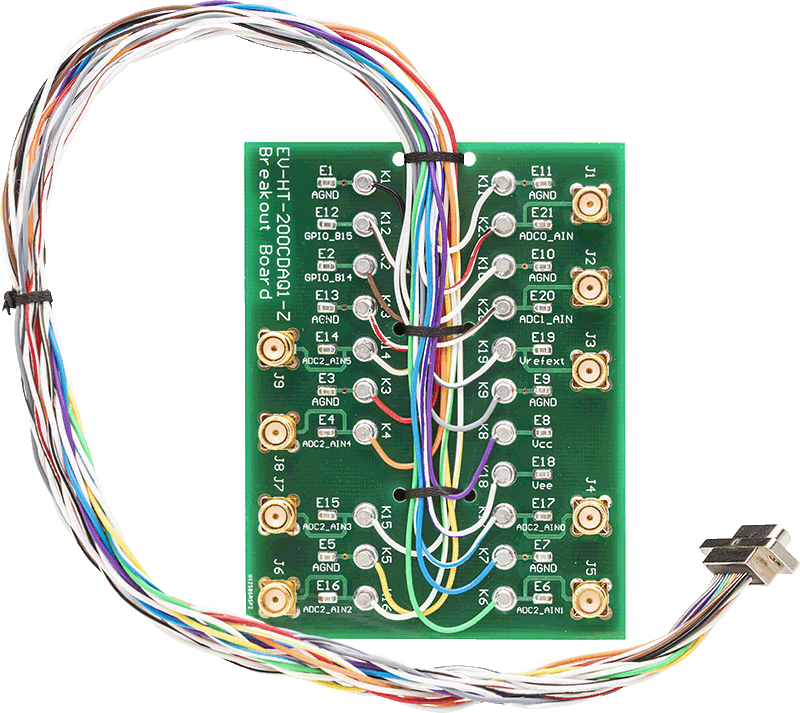

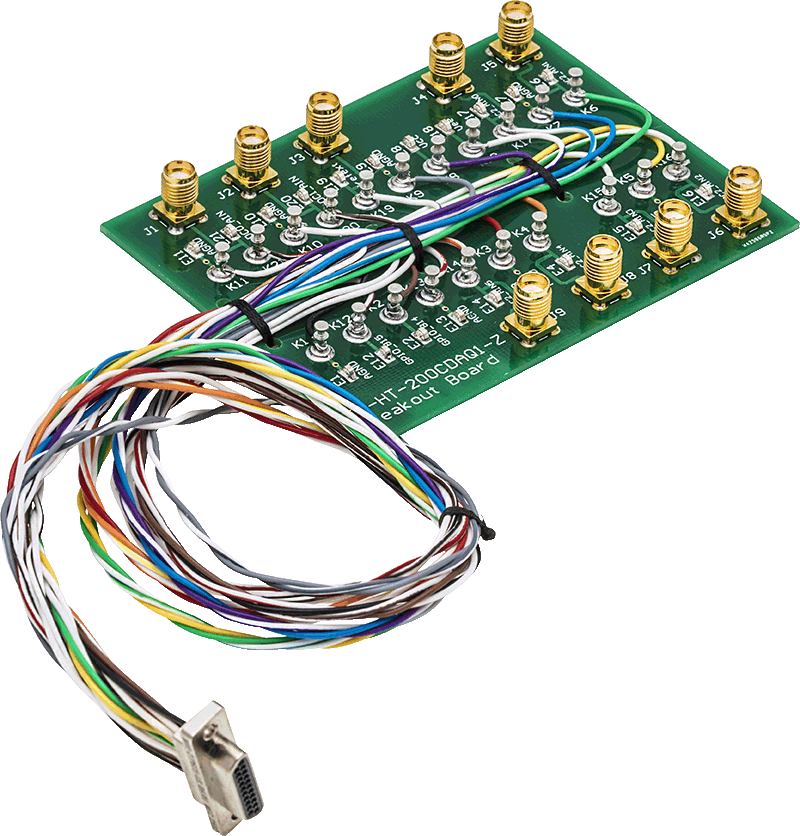

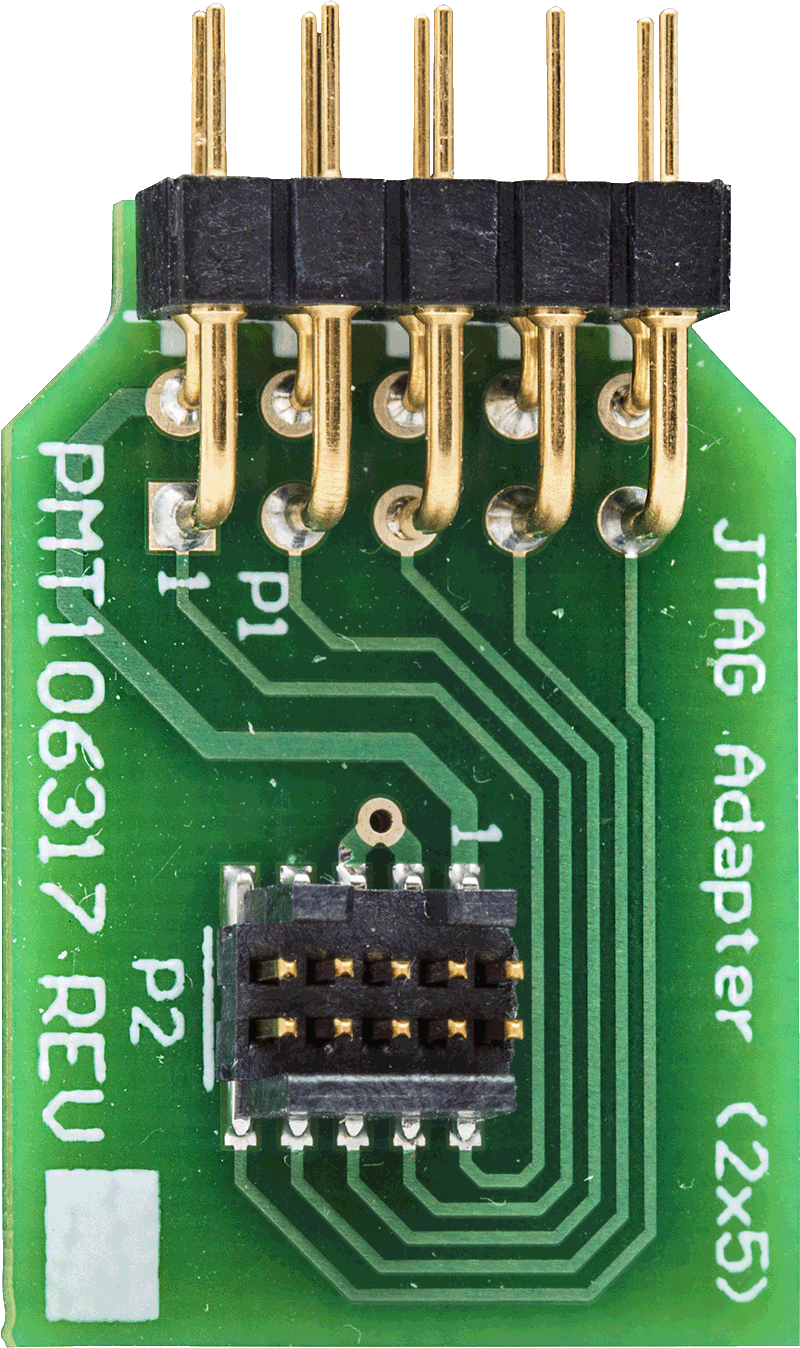

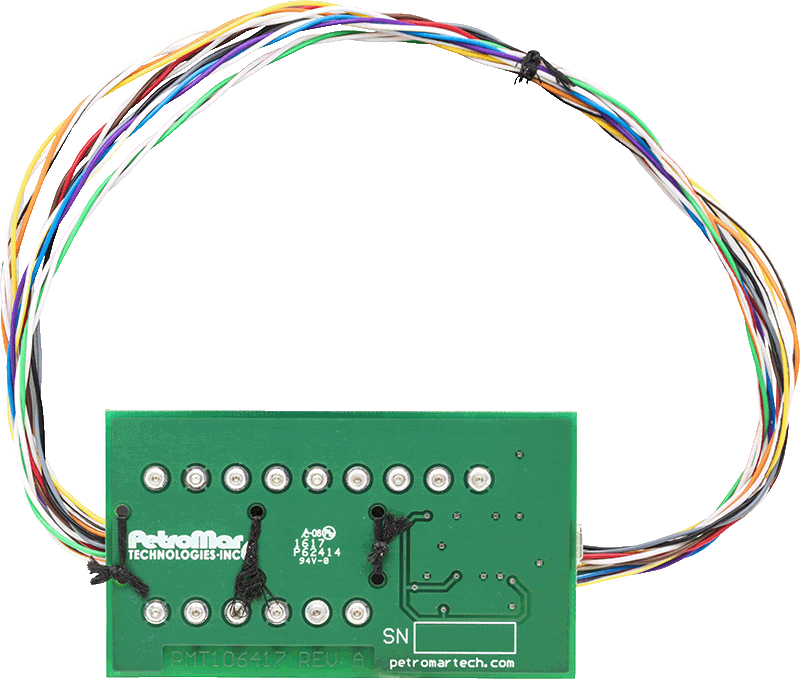

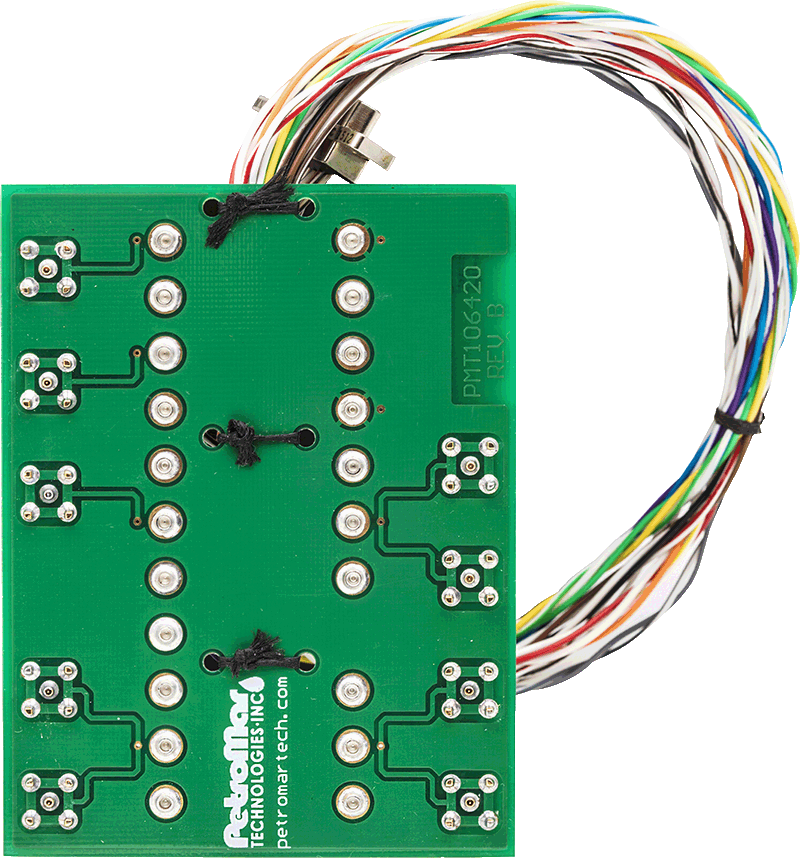

评估套件 (1)

工具及仿真模型

Precision ADC Driver Tool - BETA

The Precision ADC Driver Tool is a web application that simulates the performance of precision ADC and driver combinations. Potential issues with driver selection, kickback settling, and distortion are flagged, and design tradeoffs can be quickly evaluated. Simulations and calculations include system noise, distortion, and settling of the ADC input

Precision ADC Driver Tool - BETA

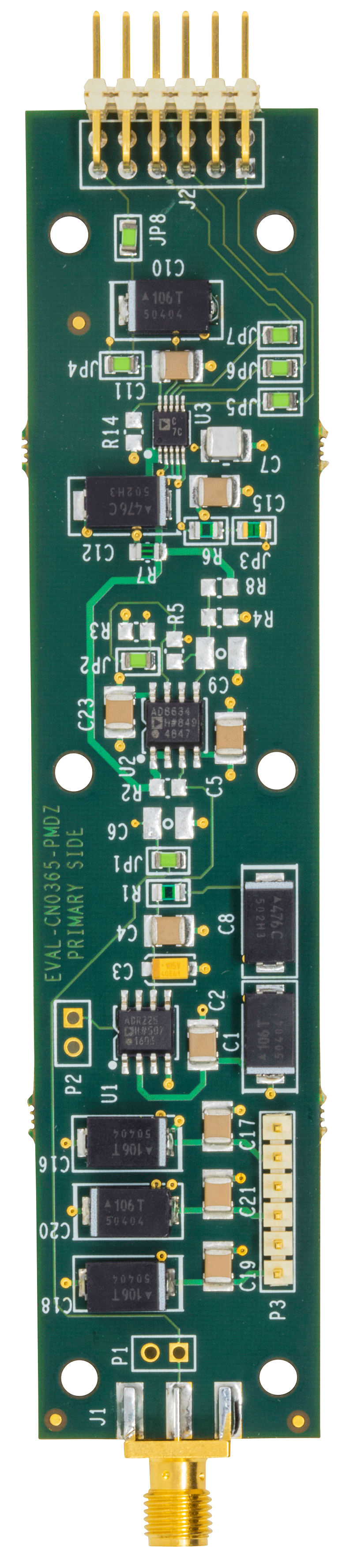

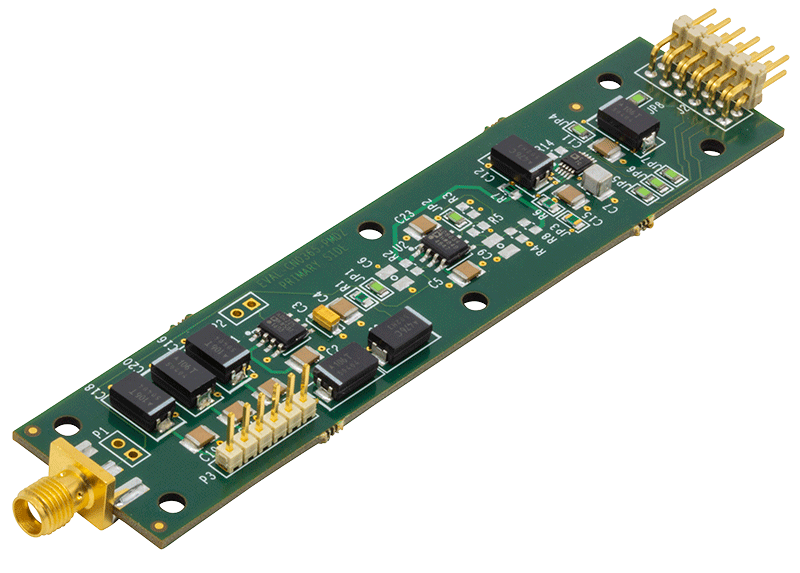

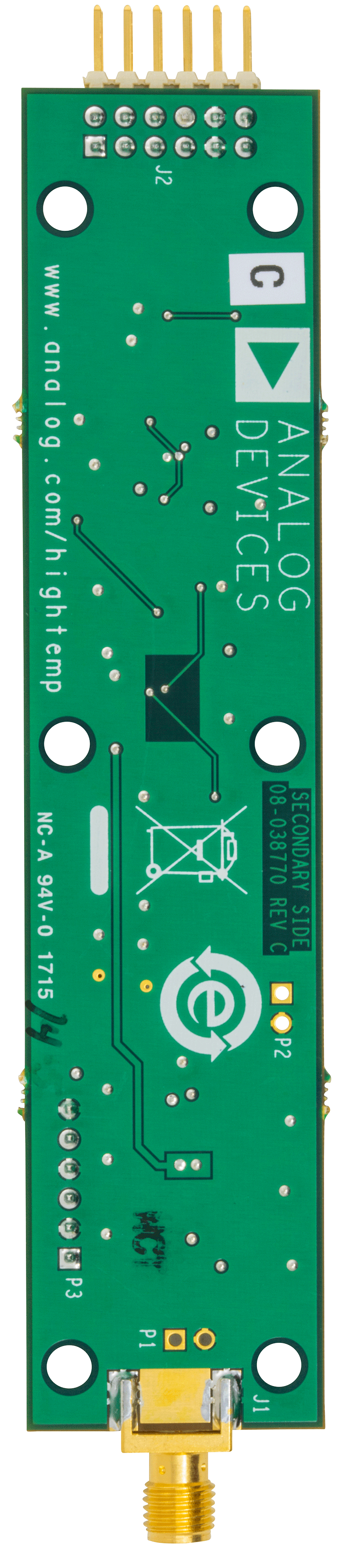

参考电路 (1)
