AD7911

量产

双通道、2.35 V至5.25 V、250 kSPS、10位ADC

数据手册 (Rev. A) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 吞吐量：250 kSPS
  • 额定电压（VDD）：2.35 V至5.25 V
  • 低功耗：
    4 mW（典型值，250 kSPS、3 V电源）
    13.5 mW（典型值，250 kSPS、5 V电源）
  • 宽输入带宽：信噪比71.5 dB
    （最小值，100 kHz输入频率）
  • 无流水线延迟
  • 灵活的功耗/串行时钟速度管理
  • 高速串行接口：
    SPI®/QSPI™/MICROWIRE™/DSP兼容
  • 待机模式：最大1 µA
  • 8引脚TSOP封装
  • 8引脚MSOP封装

AD7911/AD7921分别是10位和12位高速、低功耗、双通道、逐次逼近型ADC，采用2.35 V至5.25 V单电源供电，最高吞吐量达250 kSPS。这些器件内置一个低噪声、宽带宽采样/保持放大器，可处理6 MHz以上的输入频率。


转换过程和数据采集过程通过CS和串行时钟进行控制，从而为器件与微处理器或DSP接口创造了条件。输入信号在CS的下降沿进行采样，而转换同时在此处启动。该器件无流水线延迟。


通过DIN引脚选择需转换的通道，工作模式则由CS控制。DOUT引脚的串行数据流有一个通道识别位，可提供所转换通道的相关信息。


AD7911/AD7921采用先进的设计技术，可在高吞吐量的情况下实现极低的功耗。


基准电压从V DD获得，从而为ADC提供了最宽的动态输入范围，因此，其模拟输入范围为0至V DD。


转换速率取决于SCLK。
AD7911
双通道、2.35 V至5.25 V、250 kSPS、10位ADC

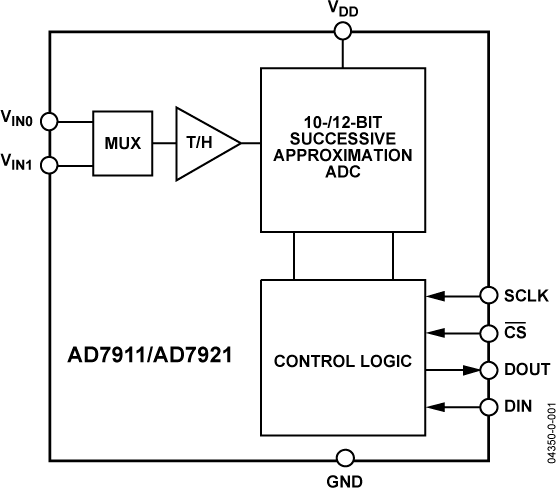

AD7911/AD7921 Functional Block Diagram
