AD7817

量产

片内集成温度传感器的4通道、9 µs、10位ADC

数据手册 (Rev. E) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 10位ADC，转换时间为9 µs
  • 1个(AD7818)和4个(AD7817)单端模拟输入通道
  • AD7816仅具有温度测量功能
  • 片内温度传感器
    分辨率：0.25°C
    误差：±2°C（-40°C至+85°C）
    温度范围：-55°C至+125°C
  • 宽电源电压范围：2.7 V至5.5 V
  • 固有的采样保持功能
  • 2.5 V±1%片内基准电压源
  • 过温指示器
  • 转换结束时自动关断
  • 低功耗：
    4 µW（10 SPS吞吐速率时）
    40 µW（1 kSPS吞吐速率时）
    400 µW（10 kSPS吞吐速率时）
  • 灵活的串行接口


AD7818和AD7817是10位、单通道和四通道ADC，具有片内温度传感器，可采用2.7 V至5.5 V单电源供电。各器件内置一个基于电容DAC的9 μs逐次逼近型转换器、一个±2°C精度的片内温度传感器、一个片内时钟振荡器、固有采样保持功能和一个片内基准电压源(2.5 V)。AD7816仅具有温度监控功能，采用SOIC/MSOP封装。

AD7817和AD7818的片内温度传感器可以通过通道0进行访问。选择通道0并启动转换后，转换结束时产生的ADC码为环境温度的测量结果（分辨率为±0.25°C）。参见数据手册的温度测量部分。

AD7816、AD7817和AD7818配有一个灵活的串行接口，可以与大多数微控制器轻松接口。该接口兼容Intel 8051、Motorola SPI®和QSPI™协议及National Semiconductors MICROWIRE™协议。更多信息参见数据手册的串行接口部分。

AD7817提供窄体0.15" 16引脚小型IC (SOIC)封装和16引脚超薄紧缩小型封装(TSSOP)，AD7816/AD7818提供8引脚小型IC (SOIC)封装和8引脚超小型IC (MSOP)封装。

AD7817
片内集成温度传感器的4通道、9 µs、10位ADC

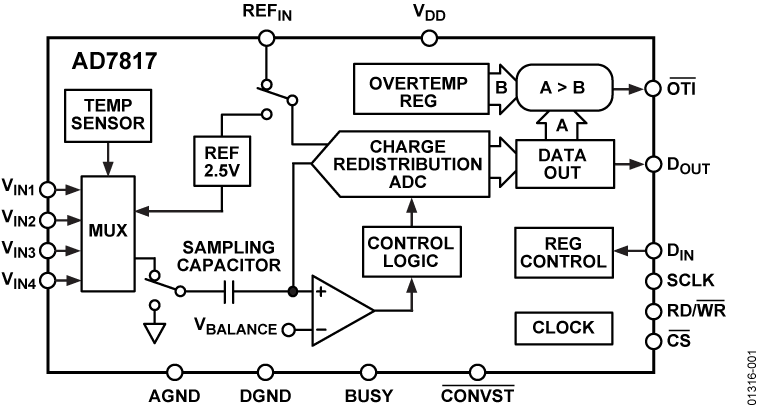

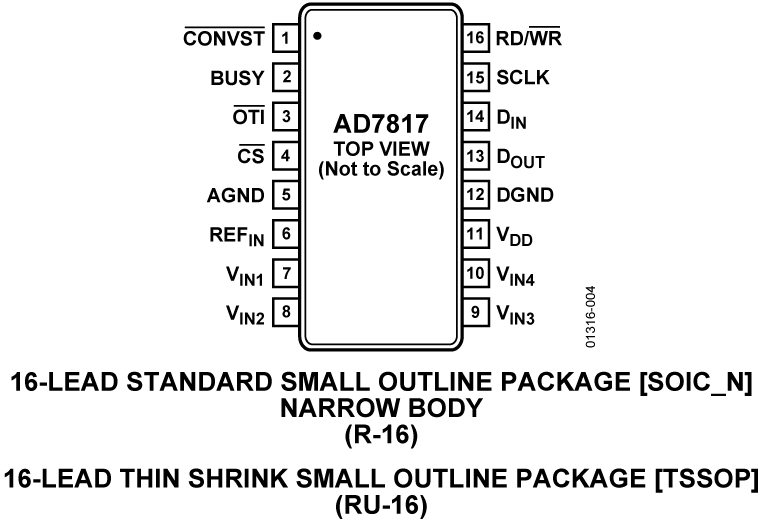

AD7817 Functional Block Diagram AD7817 Pin Configuration
