概览

优势和特点

  • 78 kHz输出数据速率时,信噪比(SNR)
    为118 dB
  • 625 kHz输出数据速率时,信噪比(SNR)为106 dB
  • 最大完全滤波输出字速率:625 kHz
  • 可编程过采样率(32×~256×)
  • 灵活的串行接口
  • 片内差动放大器,用于信号缓冲
  • 全差分调制器输入
  • 低通FIR滤波器,具有默认的或用户可编程系数
  • 超量程提醒位
  • 数字偏置与增益校正寄存器
  • 低功耗和省电模式
  • 多器件通过SYNC引脚实现同步


产品详情

AD7763是一款高性能、24位Σ-Δ模数转换器(ADC),融合了宽输入带宽、高速特性与Σ-Δ转换技术的优势,625 kSPS时信噪比可达106 dB,因此非常适合高速数据采集应用。宽动态范围以及显著降低的抗混叠要求,使设计过程得以简化。AD7763内置用来驱动基准电压的缓冲、用于信号缓冲和电平转换的差动放大器、超量程标志、内部增益与失调寄存器以及低通数字FIR滤波器,是一款高度集成的紧凑型数据采集器件,只需选择极少的外围元件。此外,该器件提供可编程抽取率,而且如果数字FIR滤波器的默认特征不适合应用要求,还可对其进行调整。AD7763是要求高信噪比(SNR)且无需要采用复杂的前端信号处理设计应用的理想器件。


差分输入由模拟调制器以最高40 MS/s的采样速率进行采样。调制器输出由一系列低通滤波器处理,最后一个滤波器具有默认的或用户可编程系数。采样速率、滤波器转折频率和输出字速率由AD7763的外部时钟频率与配置寄存器共同设置。


模拟输入范围取决于AD7763采用的基准电压。当基准电压为4V时,模拟输入范围为基于2V共模电压的±3.2V差分偏置电压。此共模偏置可利用片内差分放大器来实现,从而可进一步降低外部信号调理要求。

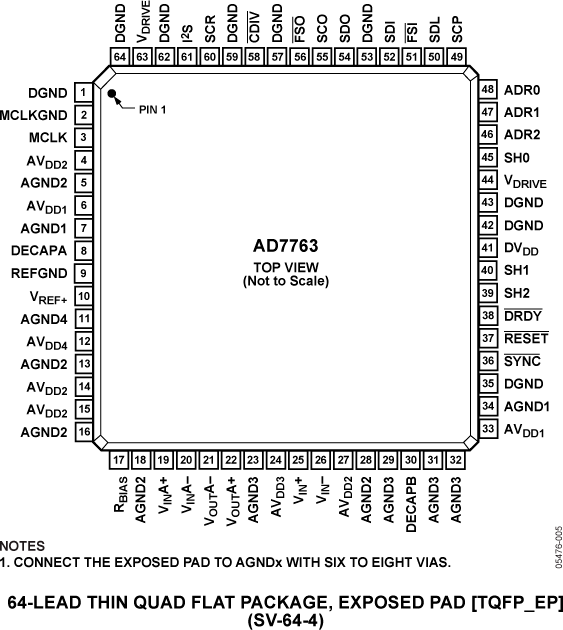

AD7763采用64引脚裸露焊盘TQFP和48引脚CSP两种封装,额定温度范围为-40°C至+85°C工业温度范围。


应用

  • 数据采集系统
  • 振动分析
  • 仪器仪表
