概览
优势和特点
- 电荷平衡ADC
- 24位无失码
- ±0.0015%非线性度 - 双通道可编程增益前端
- 增益范围：1至128
- 差分输入 - 内置可编程滤波截止的低通滤波器
- 读/写校准系数
- 双向微控制器串行接口
- 内部、外部基准电压选择
- 单电源或双电源供电
- 低功耗（典型值25 mW），
带省电模式（典型值7 mW）
产品详情

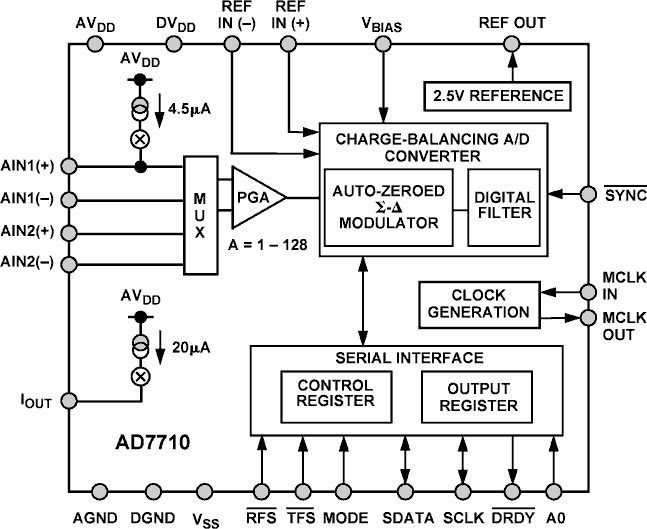

AD7710是一款适合低频测量应用的完整模拟前端，可直接接受来自应变计或传感器的低电平信号，并产生串行数字输出。它采用Σ-Δ转换技术，可实现最高24位无失码性能。输入信号加在一个以模拟调制器为基础的专有可编程增益前端。调制器输出由片内数字滤波器处理。此数字滤波器的第一个陷波可通过片内控制寄存器进行编程，以便对滤波器截止和建立时间进行调整。
该器件具有两个差分模拟输入和一个差分基准电压输入。一般而言，其中一个通道将用作主通道，而另一个通道将用作辅助输入，用来定期检测第二电压输入。如果模拟输入上的输入信号高于-30 mV，则该器件可采用单电源供电（将VSS引脚与AGND相连）。将VSS引脚接负电压时，该器件可转换低至-VREF的输入信号。因此，AD7710能处理单通道或双通道系统所有的信号调节和转换。
AD7710非常适合基于微控制器的智能系统应用。利用双向串行端口，可在软件中进行输入通道选择、增益设置和信号极性配置。AD7710含有自校准、系统校准和后台校准选项，同时允许用户读取和写入片内校准寄存器。
CMOS构造可确保低功耗，软件可编程省电模式则将待机功耗降至仅7 mW（典型值）。该器件提供两种封装：24引脚、0.3英寸宽、塑料密封双列直插式封装（DIP）和24引脚小形集成封装（SOIC）。
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
