AD7492

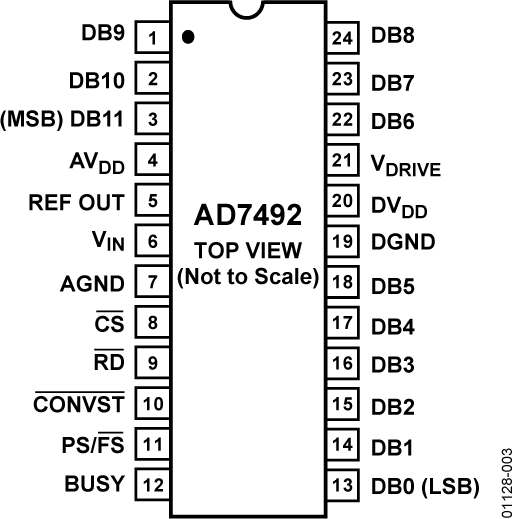

AD7492、AD7492-4和AD7492-5均为12位高速、低功耗、逐次逼近型模数转换器（ADC），工作电压为2.7 V至5.25 V单电源，最高吞吐量可达1.25 MSPS。这些器件内置一个低噪声、宽带宽采样保持放大器，可处理最高10 MHz的带宽。

转换过程和数据采集通过标准控制输入进行控制，使器件与微处理器或DSP可实现轻松接口。输入信号在CONVST的下降沿进行采样，而转换同时在此处启动。转换开始时，BUSY引脚为高电平，在880 ns (AD7492/AD7492-4)或680 ns (AD7492-5)后变为低电平，表示转换完成。该器件无流水线延迟。转换结果通过标准/CS信号和/RD信号经高速并行接口进行存取。

AD7492采用先进的设计技术，可在高吞吐量的情况下实现极低的功耗。采用5 V电源和1.25 MSPS吞量时，AD7492-5的平均功耗通常为2.75 mA。该器件还提供灵活的功耗/吞吐量管理。

该器件也可以在完全休眠模式和部分休眠模式下工作，在这些模式下，该器件唤醒，进入正常模式执行转换，完成转换后自动进入休眠模式。休眠模式类型由PS/FS引脚通过硬件方式选择。

利用这些休眠模式，可在较低吞吐量下实现极低的功耗。

该器件的模拟输入范围是0 V至REFIN。2.5 V基准电压从内部获得，并可用作外部基准。转换速率由内部时钟确定。

产品特色

1. 高吞吐量、低功耗。 AD7492-5提供1.25 MSPS的吞吐量，功耗为16 mW。
2. 灵活的功耗/吞吐速率管理。 转换时间由内部时钟确定。 该器件还提供两种休眠模式：部分休眠和完全休眠，可在较低吞吐量下实现最高功效。
3. 无流水线延迟。 该器件采用标准逐次逼近型ADC，通过CONVST输入与一次性转换控制可实现对采样时间的精确控制。
4. 灵活的数字接口。 VDRIVE功能控制I/O数字引脚的电平。
5. 外围元件较少。 AD7492使用内部基准电压源和内部时钟来优化PCB空间。
