AD7357

量产

差分输入、双通道、同步采样、4.25 MSPS、14 Bit、逐次逼近型(SAR)模数转换器(ADC)

产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

Viewing:

概述

  • 双通道14位SAR ADC
  • 同步采样
  • 吞吐速率:每通道4.2 MSPS
  • 额定电压(VDD):2.5 V
  • 功耗:36 mW (4.25 MSPS)
  • 片内基准电压源:2.048 V ± 0.25%、6 ppm/°C
  • 双通道转换并可读取
  • 高速串行接口:SPI®/QSPI/MICROWIRE/DSP兼容
  • 工作温度范围:−40°C至+125℃
  • 16引脚TSSOP封装
  • 通过汽车应用认证

AD7357是一款双通道、14 bit、高速、低功耗的逐次逼近型(SAR)模数转换器(ADC),采用2.5 V单电源供电,具有高达4.25 MSPS的吞吐率。该器件内置两个ADC,各ADC之前均配有一个低噪声、宽带宽采样保持电路,可处理110 MHz以上的输入频率。


转换过程和数据采集使用标准控制输入,易于与微处理器或数字信号处理器(DSP)进行连接。其输入信号在CS的下降沿采样,同时转换开始。转换时间由SCLK频率决定。


AD7357采用先进的设计技术,可在高吞吐速率下实现极低的功耗。它采用2.5 V电源供电,吞吐速率为4.25 MSPS,典型功耗为14 mA。因为超低的静态电流,该器件在正常模式时还具有灵活的吞吐速率和电源管理能力。


模拟输入范围为差分共模+/- Vref/2。AD7357内置2.048 V基准电压源,也可使用外部基准电压源。


AD7357提供16引脚超薄紧缩小型封装(TSSOP)和18引脚引脚架构芯片级封装(LFCSP)。


产品聚焦

  1. 具备两个完整ADC的功能。可以实现两个通道同步采样和转换。两个通道的转换结果可通过独立的数据线路同时获得,或如果仅有一个串行端口可用,则通过一条数据线路先后获得。
  2. 高吞吐速率、低功耗。AD7357提供4.2 MSPS吞吐速率,功耗为36 mW。
  3. 同步采样。该器件采用两个标准逐次逼近型ADC,通过CS输入和一次性转换控制能够精确控制采样时间。
应用
  • 汽车雷达
  • 数据采集系统
  • 运动控制
  • I/Q解调
  • RFID读卡器


AD7357
差分输入、双通道、同步采样、4.25 MSPS、14 Bit、逐次逼近型(SAR)模数转换器(ADC)

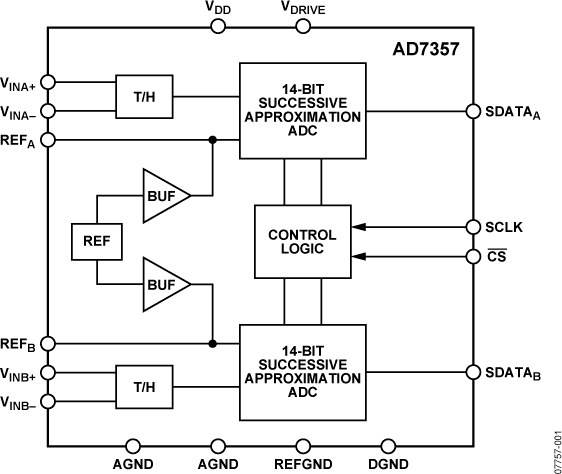

AD7357 Functional Block Diagram AD7357 Pin Configuration
