AD637

高精度、宽带均方根直流转换器

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
特性
  • 高精度
    0.02%较大非线性,0 V至2 V均方根输入
    波峰因数为3时,附加误差0.10%
  • 计算
    真均方根值
    平方值
    均方值
    绝对值
  • dB输出(60 dB范围)
  • 宽带宽
    8 MHz(2 V均方根输入)
    600 kHz (100 mV均方根输入)
  • 片选/省电特性允许
    模拟三态工作方式
    静态电流从2.2 mA降至350 μA

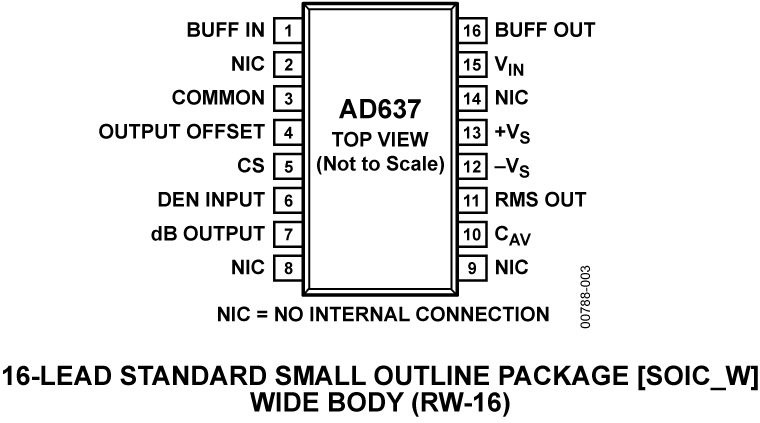

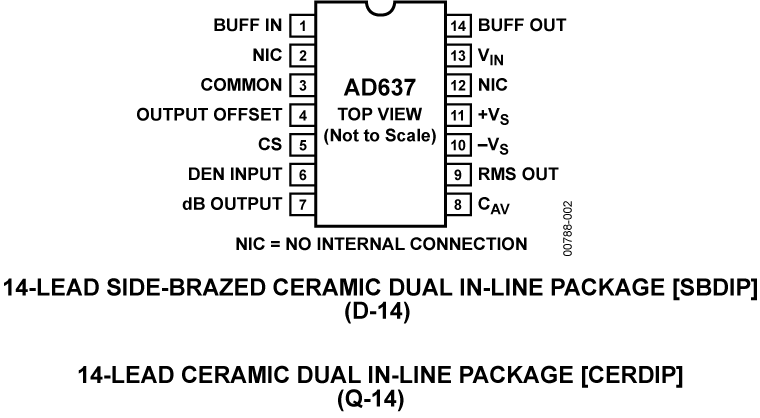

  • 14引脚SBDIP、14引脚低成本CERDIP和16引脚SOIC_W封装
更多细节
show more Icon

AD637是一款完整的高精度、均方根直流转换器,可计算任何复杂波形的真均方根值。 它提供集成电路均方根直流转换器性能,精度、带宽和动态范围与分立和模块式设计相当。 AD637可计算任何复杂交流(或交流加直流)输入波形的真均方根值、均方值或绝对值,并提供等效直流输出电压。 波形的真均方根值与信号功率直接相关,因此比平均整流信号更有用。 统计信号的均方根值与信号的标准差相关。

出色的波峰因数补偿允许以最高为10的波峰因数测量信号,额外误差小于1%。 宽带宽允许测量200 mV均方根、频率最高达600 kHz的输入信号以及1 V均方根以上、频率最高达8 MHz的输入信号。

均方根输出的直接dB值通过一个单独引脚输出,可用范围为60 dB。 用户利用外部编程的基准电流,可以选择0 dB基准电压与0.1 V至2.0 V均方根范围内的任何电平相对应。

不使用均方根功能时,用户借助AD637的片选连接可以将电源电流从2.2 mA降至350 µA。 对于低功耗至关重要的远程或手持式应用,利用此特性可以方便地实现精密均方根测量。 此外,当AD637关断时,输出进入高阻态。 这一特性还允许将多个AD637连在一起,构成一个宽带真均方根多路复用器。

AD637的输入电路受到保护,可以承受高于电源电平的过载电压。 如果电源电压丧失,输入信号不会损坏输入端。

AD637经过激光晶圆调整,无需外部调整便可实现额定性能。 一个需要的外部元件是一个电容,用来设置均值周期。 此电容的值同时决定低频精度、纹波电平和建立时间。

片内缓冲放大器既可以用作输入缓冲,也可以用于有源滤波器配置。 该滤波器可以用来降低交流纹波量,从而提高精度。

AD637在商用温度范围(0°C至70°C)内提供J和K两种精度等级,在工业温度范围(−40°C至+85°C)内提供A和B两种精度等级,在−55°C至+125°C温度范围内提供S精度等级。 等级均提供14引脚SBDIP、14引脚CERDIP和16引脚SOIC_W密封封装。

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
5962-8963701CA
  • HTML
  • HTML
AD637AQ
  • HTML
  • HTML
AD637ARZ
  • HTML
  • HTML
AD637BRZ
  • HTML
  • HTML
AD637JDZ
  • HTML
  • HTML
AD637JQ
  • HTML
  • HTML
AD637JRZ
  • HTML
  • HTML
AD637JRZ-R7
  • HTML
  • HTML
AD637JRZ-RL
  • HTML
  • HTML
AD637KDZ
  • HTML
  • HTML
AD637KQ
  • HTML
  • HTML
AD637KRZ
  • HTML
  • HTML
AD637SD
  • HTML
  • HTML
AD637SD/883B
  • HTML
  • HTML
AD637SQ/883B
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

4月 9, 2018

- 16_0026

Qualify TeamQuest Technology, Inc. for Burn-in and Life Test of Military and Aerospace Devices

5962-8963701CA

量产

AD637SD/883B

量产

AD637SQ/883B

量产

11月 7, 2012

- 12_0199

Qualification of New Conductive Silver-Filled Glass Die Attach Adhesive for Cerdip and Ceramic Flatpack (Cerpack) Packages.

5962-8963701CA

量产

AD637AQ

量产

AD637JQ

量产

AD637KQ

量产

AD637SQ/883B

量产

6月 6, 2012

- 12_0066

Add capacity for Burn In of Hermetic, 883 & QMLQ/Class B devices at TSSI Cavite

5962-8963701CA

量产

AD637JQ

量产

AD637SD/883B

量产

AD637SQ/883B

量产

11月 9, 2011

- 11_0050

Transfer of ADI Hermetics Assembly location from Paranaque, Manila to General Trias, Cavite Philippines

5962-8963701CA

量产

AD637AQ

量产

AD637JDZ

量产

AD637JQ

量产

AD637KDZ

量产

AD637KQ

量产

AD637SD

量产

AD637SD/883B

量产

AD637SQ/883B

量产

11月 9, 2011

- 11_0182

Test Site Transfer from Analog Devices Philippines Inc in Paranaque to Analog Devices General Trias in Cavite, Philippines

5962-8963701CA

量产

AD637AQ

量产

AD637JDZ

量产

AD637JQ

量产

AD637KDZ

量产

AD637KQ

量产

AD637SD

量产

AD637SD/883B

量产

AD637SQ/883B

量产

8月 4, 2010

- 10_0117

Halogen Free Material Change for SOIC_W Products at Carsem

AD637ARZ

量产

AD637BRZ

量产

AD637JRZ

量产

AD637JRZ-R7

量产

AD637JRZ-RL

量产

AD637KRZ

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

4月 9, 2018

- 16_0026

arrow down

Qualify TeamQuest Technology, Inc. for Burn-in and Life Test of Military and Aerospace Devices

5962-8963701CA

量产

AD637SD/883B

量产

AD637SQ/883B

量产

11月 7, 2012

- 12_0199

arrow down

Qualification of New Conductive Silver-Filled Glass Die Attach Adhesive for Cerdip and Ceramic Flatpack (Cerpack) Packages.

5962-8963701CA

量产

AD637AQ

量产

AD637JQ

量产

AD637KQ

量产

AD637SQ/883B

量产

6月 6, 2012

- 12_0066

arrow down

Add capacity for Burn In of Hermetic, 883 & QMLQ/Class B devices at TSSI Cavite

5962-8963701CA

量产

AD637JQ

量产

AD637SD/883B

量产

AD637SQ/883B

量产

11月 9, 2011

- 11_0050

arrow down

Transfer of ADI Hermetics Assembly location from Paranaque, Manila to General Trias, Cavite Philippines

5962-8963701CA

量产

AD637AQ

量产

AD637JDZ

量产

AD637JQ

量产

AD637KDZ

量产

AD637KQ

量产

AD637SD

量产

AD637SD/883B

量产

AD637SQ/883B

量产

11月 9, 2011

- 11_0182

arrow down

Test Site Transfer from Analog Devices Philippines Inc in Paranaque to Analog Devices General Trias in Cavite, Philippines

5962-8963701CA

量产

AD637AQ

量产

AD637JDZ

量产

AD637JQ

量产

AD637KDZ

量产

AD637KQ

量产

AD637SD

量产

AD637SD/883B

量产

AD637SQ/883B

量产

8月 4, 2010

- 10_0117

arrow down

Halogen Free Material Change for SOIC_W Products at Carsem

AD637ARZ

量产

AD637BRZ

量产

AD637JRZ

量产

AD637JRZ-R7

量产

AD637JRZ-RL

量产

AD637KRZ

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

EVAL-AD637

AD637 评估板

zoom

EVAL-AD637

AD637 评估板

产品详情

AD637-EVALZ可在线订购,并且已经过全面测试,连接电源和信号I/O后即可在进行基准测试。电路配置为双电源供电,而标准BNC连接器用作信号输入和输出端口。有关原理图和更多详情,请参见AD637数据手册。
