AD603

低噪声、90 MHz可变增益放大器

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
产品模型 7
特性
  • 线性dB增益控制
  • 引脚可编程增益范围
    −11 dB至+31 dB(90 MHz带宽)
    9 dB至51 dB(9 MHz带宽)
  • 所有中间范围(例如−1 dB至+41 dB,带宽:30 MHz)
  • 带宽与可变增益无关
  • 输入噪声谱密度:1.3 nV/√Hz
  • 增益精度:±0.5 dB(典型值)
更多细节
show more Icon
AD603是一款低噪声、电压控制型放大器,用于射频(RF)和中频(IF)自动增益控制(AGC)系统。它提供精确的引脚可选增益,90 MHz带宽时增益范围为−11 dB至+31 dB,9 MHz带宽时增益范围为+9 dB至+51 dB。用一个外部电阻便可获得任何中间增益范围。折合到输入的噪声谱密度仅为1.3 nV/√Hz,采用推荐的±5 V电源时功耗为125 mW。

增益以dB为线性,经过精密校准,而且不随温度和电源电压而变化。增益由高阻抗(50 MΩ)、低偏置(200 nA)差分输入控制;比例因子为25 mV/dB,因此仅需要1 V的增益控制电压就能覆盖增益范围的中间40 dB。无论选择何种范围,均提供1 dB的超量程和欠量程。对于40 dB变化,增益控制响应时间不到1 μs。

差分增益控制接口允许使用差分或单端正或单端负控制电压。可将数个这种放大器级联起来,由其增益控制增益偏置以优化系统信噪比(SNR)。

AD603可以驱动低至100 Ω的负载阻抗,且失真较低。对于采用5 pF分流的500 Ω负载,10 MHz时,±1 V正弦输出的总谐波失真通常为−60 dBc。进入500 Ω负载的峰值额定输出为±2.5 V(最小值)。

AD603采用专有的专利电路结构X-AMP®。X-AMP含有0 dB至-42.14 dB可变衰减器,后接固定增益放大器。由于存在衰减器,放大器永远不必处理较大输入,并且可以用负反馈来定义其(固定)增益和动态性能。衰减器具有经激光调整至±3%的100 Ω输入电阻,且包含7级R-2R梯形网络,使触点之间的衰减为6.021 dB。利用专有插值技术,可提供以dB为单位的线性连续增益控制功能。

AD603的工作温度范围为−40°C至+85°C。

应用

  • 射频/中频AGC放大器
  • 视频增益控制
  • 模数范围扩展
  • 信号测量
  • 产品模型 7

    产品技术资料帮助

    close icon

    ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

    参考资料

    参考资料

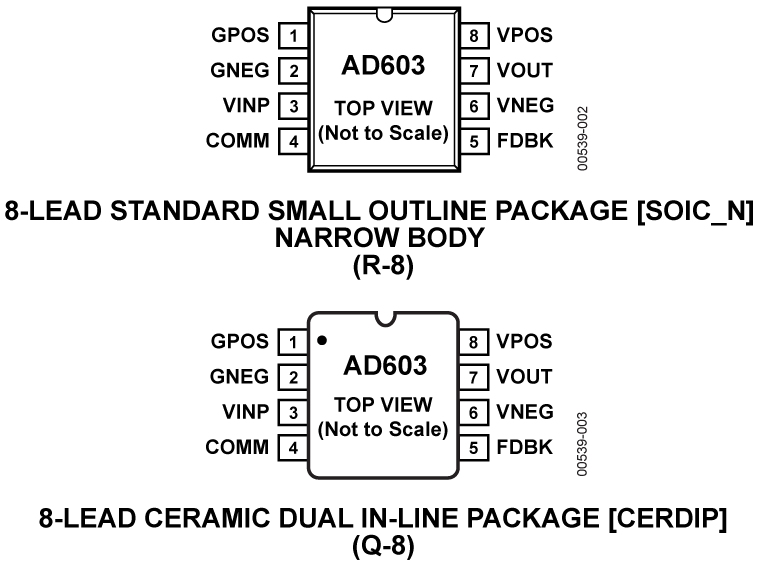

    产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
    5962-9457203MPA
    • HTML
    • HTML
    AD603ACHIPS
    • HTML
    • HTML
    AD603AQ
    • HTML
    • HTML
    AD603ARZ
    • HTML
    • HTML
    AD603ARZ-REEL
    • HTML
    • HTML
    AD603ARZ-REEL7
    • HTML
    • HTML
    AD603SQ/883B
    • HTML
    • HTML

    根据型号筛选

    reset

    重置过滤器

    产品型号

    产品生命周期

    PCN

    4月 9, 2018

    - 16_0026

    Qualify TeamQuest Technology, Inc. for Burn-in and Life Test of Military and Aerospace Devices

    11月 7, 2012

    - 12_0199

    Qualification of New Conductive Silver-Filled Glass Die Attach Adhesive for Cerdip and Ceramic Flatpack (Cerpack) Packages.

    6月 6, 2012

    - 12_0066

    Add capacity for Burn In of Hermetic, 883 & QMLQ/Class B devices at TSSI Cavite

    5962-9457203MPA

    量产

    AD603AQ

    量产

    AD603SQ/883B

    量产

    11月 9, 2011

    - 11_0050

    Transfer of ADI Hermetics Assembly location from Paranaque, Manila to General Trias, Cavite Philippines

    5962-9457203MPA

    量产

    AD603AQ

    量产

    AD603SQ/883B

    量产

    11月 9, 2011

    - 11_0182

    Test Site Transfer from Analog Devices Philippines Inc in Paranaque to Analog Devices General Trias in Cavite, Philippines

    5962-9457203MPA

    量产

    AD603AQ

    量产

    AD603SQ/883B

    量产

    10月 14, 2015

    - 15_0200

    Addition of a Polyimide Layer for AD603

    AD603ARZ

    量产

    AD603ARZ-REEL

    量产

    AD603ARZ-REEL7

    量产

    根据型号筛选

    reset

    重置过滤器

    产品型号

    产品生命周期

    PCN

    4月 9, 2018

    - 16_0026

    arrow down

    Qualify TeamQuest Technology, Inc. for Burn-in and Life Test of Military and Aerospace Devices

    11月 7, 2012

    - 12_0199

    arrow down

    Qualification of New Conductive Silver-Filled Glass Die Attach Adhesive for Cerdip and Ceramic Flatpack (Cerpack) Packages.

    6月 6, 2012

    - 12_0066

    arrow down

    Add capacity for Burn In of Hermetic, 883 & QMLQ/Class B devices at TSSI Cavite

    5962-9457203MPA

    量产

    AD603AQ

    量产

    AD603SQ/883B

    量产

    11月 9, 2011

    - 11_0050

    arrow down

    Transfer of ADI Hermetics Assembly location from Paranaque, Manila to General Trias, Cavite Philippines

    5962-9457203MPA

    量产

    AD603AQ

    量产

    AD603SQ/883B

    量产

    11月 9, 2011

    - 11_0182

    arrow down

    Test Site Transfer from Analog Devices Philippines Inc in Paranaque to Analog Devices General Trias in Cavite, Philippines

    5962-9457203MPA

    量产

    AD603AQ

    量产

    AD603SQ/883B

    量产

    10月 14, 2015

    - 15_0200

    arrow down

    Addition of a Polyimide Layer for AD603

    AD603ARZ

    量产

    AD603ARZ-REEL

    量产

    AD603ARZ-REEL7

    量产

    软件和型号相关生态系统

    软件和型号相关生态系统

    评估套件

    评估套件 1

    EVAL-AD603

    AD603 评估板

    zoom

    EVAL-AD603

    AD603 评估板

    产品详情

    AD603评估板配置灵活方便,支持大部分工作模式。除希望执行目标测试的任意测试设备之外,用户只需连接一个能够提供20 mA电流的双极性电源即可。有关原理图和更多详情,请参见AD603在线数据手册。
