AD592

电流输出、精密IC温度传感器

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
特性
  • 高预校准精度:0.5°C(最大值,+25°C)
  • 出色的线性度:0.15°C(最大值,0°C至+70°C)
  • 宽工作温度范围:-25°C至+105°C
  • 单电源供电:+4 V至+30 V
  • 出色的可重复性和稳定性
  • 高电平输出: 1 µA/K
  • 双端单芯片IC:温度输入/电流输出
  • 自热误差极小

更多细节
show more Icon

AD592是一款双端单芯片集成电路温度传感器,其输出电流与绝对温度成比例。在宽电源电压范围内,该器件可充当一个高阻抗、1 µA/K温度相关电流源。改进的设计和对IC薄膜电阻的激光晶圆调整,使得AD592能够实现前所未有的绝对精度水平和非线性误差性能,而价格则与以前的产品相当。

AD592可用于-25°C至+105°C应用,目前一般使用常规温度传感器(热敏电阻、RTD、热电偶和二极管等)。它采用塑封封装,具有单芯片集成电路固有的低成本优势,而且应用所需的总器件数非常少,因此AD592是目前性价比较高的温度传感器。使用AD592时,无需昂贵的线性化电路、精密基准电压源、电桥器件、电阻测量电路和冷结补偿。

典型应用领域包括:电器温度检测、汽车温度测量和控制、HVAC(暖通空调)系统监控、工业温度控制、热电偶冷结补偿、电路板级电子温度诊断、仪器仪表温度读出选项,以及精密电子设备的温度校正电路。AD592提供高阻抗电流输出,不受长线路上的压降和电压噪声影响,因此特别适合远程检测应用。AD592很容易实现多路复用:信号电流可以通过一个CMOS多路复用器切换,或者电源电压可以通过一个三态逻辑门使能。

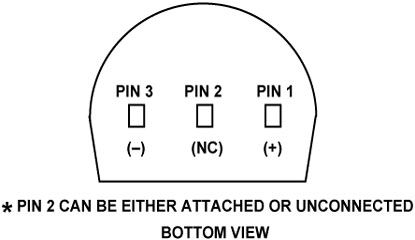

AD592按性能分为三种等级:AD592AN、AD592BN和AD592CN。这些器件均采用塑封TO-92封装,壳温范围-45°C至+125°C。在-25°C至+105°C范围内保证额定性能。AD592还提供裸片形式,详情请联系ADI公司。
