特性
- 低功耗、小尺寸、引脚兼容的八通道DAC：12位
- 14引脚/16引脚TSSOP、16引脚LFCSP和16引脚WLCSP封装
- 1.25 V/2.5 V、5 ppm/°C片内基准电压源
- 关断模式下的功耗：400 nA (5 V)，200 nA (3 V)
- 2.7 V至5.5 V电源
- 通过设计保证单调性
- 上电复位至零电平或中间电平
- 3种关断功能
- 硬件、LDAC和LDAC无效使能功能
- CLR功能，清零至可编程码
- 轨到轨工作
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=zh&h=24&w=24&hash=7CDDC996281D9E966D391D97E93C6727){kind=icon}
AD5628是一款低功耗、8通道、12位、缓冲电压输出DAC，采用2.7 V至5.5 V单电源供电，通过设计保证单调性。AD5628提供4 mm × 4 mm LFCSP和16引脚TSSOP两种封装。
AD5628内置一个片内基准电压源，内部增益为2。AD5628-1内置一个1.25 V、5 ppm/°C基准电压源，满量程输出范围可达到2.5 V；AD5628-2内置一个2.5 V、5 ppm/°C基准电压源，满量程输出范围可达到5 V。上电时，片内基准电压源关闭，因而可以用外部基准电压。内部基准电压源通过软件写入启用。
该器件内置一个上电复位电路，确保DAC输出上电至0 V并保持该电平，直到执行一次有效的写操作为止。此外还具有各通道独立关断特性，在关断模式下，器件在5 V时的功耗降至400 nA，并提供软件可选输出负载。
利用/LDAC功能可以同时更新所有DAC的输出，用户也能选择要同时更新的DAC通道。另外还有一个异步/CLR功能，可以将所有DAC更新至用户可编程码：零电平、中量程或满量程。
AD5628采用多功能三线式串行接口，能够以最高50 MHz的时钟速率工作，并与标准SPI®、QSPI™、MICROWIRE™、DSP接口标准兼容。它内置片内精密输出放大器，能够实现轨到轨输出摆幅。
产品特色
- 八通道12位DAC。
- 1.25 V/2.5 V、5 ppm/ºC片内基准电压源。
- 提供14引脚/16引脚TSSOP封装。
- 上电复位至0 V。
- 关断功能。关断模式下，3 V时DAC的典型功耗为200 nA，5 V时为400 nA。
应用
- 过程控制
- 数据采集系统
- 便携式电池供电仪表
- 数字增益和失调电压调整
- 可编程电压源和电流源
- 可编程衰减器
提问
在下面提交您的问题，我们将从 ADI 的知识库中给出最佳答案:
搜索
您可以在其他地方找到帮助
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
AD5628
文档
筛查
1 应用
-
全部
-
数据手册
-
全部
-
英文
-
日文
产品技术资料帮助
ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
参考资料
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| AD5628ACPZ-1-RL7 |
16-Lead LFCSP (4mm x 4mm)
|
|
|
| AD5628ACPZ-2-RL7 |
16-Lead LFCSP (4mm x 4mm)
|
|
|
| AD5628ARUZ-2 |
16-Lead TSSOP
|
|
|
| AD5628ARUZ-2REEL7 |
16-Lead TSSOP
|
|
|
| AD5628BCBZ-1-RL7 |
16-Ball WLCSP (2.6mm x 2.6mm)
|
|
|
| AD5628BCPZ-2-RL7 |
16-Lead LFCSP (4mm x 4mm)
|
|
|
| AD5628BRUZ-1 |
14-Lead TSSOP
|
|
|
| AD5628BRUZ-1REEL7 |
14-Lead TSSOP
|
|
|
| AD5628BRUZ-2 |
16-Lead TSSOP
|
|
|
| AD5628BRUZ-2REEL7 |
16-Lead TSSOP
|
|
- AD5628ACPZ-1-RL7
- 引脚/封装图-中文版
-
16-Lead LFCSP (4mm x 4mm)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- AD5628ACPZ-2-RL7
- 引脚/封装图-中文版
-
16-Lead LFCSP (4mm x 4mm)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- AD5628ARUZ-2
- 引脚/封装图-中文版
-
16-Lead TSSOP
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- AD5628ARUZ-2REEL7
- 引脚/封装图-中文版
-
16-Lead TSSOP
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- AD5628BCBZ-1-RL7
- 引脚/封装图-中文版
-
16-Ball WLCSP (2.6mm x 2.6mm)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- AD5628BCPZ-2-RL7
- 引脚/封装图-中文版
-
16-Lead LFCSP (4mm x 4mm)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- AD5628BRUZ-1
- 引脚/封装图-中文版
-
14-Lead TSSOP
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- AD5628BRUZ-1REEL7
- 引脚/封装图-中文版
-
14-Lead TSSOP
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- AD5628BRUZ-2
- 引脚/封装图-中文版
-
16-Lead TSSOP
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- AD5628BRUZ-2REEL7
- 引脚/封装图-中文版
-
16-Lead TSSOP
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
根据型号筛选
产品型号
产品生命周期
PCN
7月 10, 2014
- 14_0005
Assembly Transfer to Amkor Philippines and Test Transfer to STATS ChipPAC China of Select LFCSP Products
AD5628ACPZ-1-RL7
量产
AD5628ACPZ-2-RL7
量产
AD5628BCPZ-2-RL7
量产
1月 20, 2014
- 13_0230
Assembly and Test Transfer of Select 3.5x3.5, 4x3, 4x4, and 5x5mm LFCSP Products to STATS ChipPAC China
AD5628ACPZ-1-RL7
量产
AD5628ACPZ-2-RL7
量产
AD5628BCPZ-2-RL7
量产
4月 5, 2021
- 21_0035
Amkor Philippines as an Alternate Site for TSSOP_4.4
AD5628ARUZ-2
量产
AD5628ARUZ-2REEL7
量产
AD5628BRUZ-2
量产
AD5628BRUZ-2REEL7
量产
1月 20, 2012
- 11_0218
Halogen Free Material Change for Certain TSSOP Products at Carsem
AD5628ARUZ-2
量产
AD5628ARUZ-2REEL7
量产
AD5628BRUZ-2
量产
AD5628BRUZ-2REEL7
量产
12月 21, 2010
- 10_0215
AD5668 AD5648 AD5628 redesign
AD5628ARUZ-2
量产
AD5628ARUZ-2REEL7
量产
AD5628BRUZ-1
量产
AD5628BRUZ-1REEL7
量产
AD5628BRUZ-2
量产
AD5628BRUZ-2REEL7
量产
2月 8, 2010
- 04_0080
Qualification of the 8" C6 and Q Wafer Fab Processes at Analog Devices, Limerick, Ireland.
AD5628ARUZ-2
量产
AD5628ARUZ-2REEL7
量产
AD5628BRUZ-1
量产
AD5628BRUZ-2
量产
3月 20, 2009
- 09_0032
AD5628/AD5648/AD5668 Data Sheet Specification Change
AD5628ARUZ-2
量产
AD5628ARUZ-2REEL7
量产
AD5628BRUZ-1
量产
AD5628BRUZ-1REEL7
量产
AD5628BRUZ-2
量产
AD5628BRUZ-2REEL7
量产
2月 28, 2012
- 11_0175
Shipping Changes for WLCSP Products with 8mm Carrier Tape Width
AD5628BCBZ-1-RL7
量产
2月 11, 2011
- 10_0005
Halogen Free Material Change for TSSOP Products Assembled at Amkor
AD5628BRUZ-1
量产
AD5628BRUZ-1REEL7
量产
根据型号筛选
产品型号
产品生命周期
PCN
7月 10, 2014
- 14_0005
Assembly Transfer to Amkor Philippines and Test Transfer to STATS ChipPAC China of Select LFCSP Products
AD5628ACPZ-1-RL7
量产
AD5628ACPZ-2-RL7
量产
AD5628BCPZ-2-RL7
量产
1月 20, 2014
- 13_0230
Assembly and Test Transfer of Select 3.5x3.5, 4x3, 4x4, and 5x5mm LFCSP Products to STATS ChipPAC China
AD5628ACPZ-1-RL7
量产
AD5628ACPZ-2-RL7
量产
AD5628BCPZ-2-RL7
量产
4月 5, 2021
- 21_0035
Amkor Philippines as an Alternate Site for TSSOP_4.4
AD5628ARUZ-2
量产
AD5628ARUZ-2REEL7
量产
AD5628BRUZ-2
量产
AD5628BRUZ-2REEL7
量产
1月 20, 2012
- 11_0218
Halogen Free Material Change for Certain TSSOP Products at Carsem
AD5628ARUZ-2
量产
AD5628ARUZ-2REEL7
量产
AD5628BRUZ-2
量产
AD5628BRUZ-2REEL7
量产
12月 21, 2010
- 10_0215
AD5668 AD5648 AD5628 redesign
AD5628ARUZ-2
量产
AD5628ARUZ-2REEL7
量产
AD5628BRUZ-1
量产
AD5628BRUZ-1REEL7
量产
AD5628BRUZ-2
量产
AD5628BRUZ-2REEL7
量产
2月 8, 2010
- 04_0080
Qualification of the 8" C6 and Q Wafer Fab Processes at Analog Devices, Limerick, Ireland.
AD5628ARUZ-2
量产
AD5628ARUZ-2REEL7
量产
AD5628BRUZ-1
量产
AD5628BRUZ-2
量产
3月 20, 2009
- 09_0032
AD5628/AD5648/AD5668 Data Sheet Specification Change
AD5628ARUZ-2
量产
AD5628ARUZ-2REEL7
量产
AD5628BRUZ-1
量产
AD5628BRUZ-1REEL7
量产
AD5628BRUZ-2
量产
AD5628BRUZ-2REEL7
量产
2月 28, 2012
- 11_0175
Shipping Changes for WLCSP Products with 8mm Carrier Tape Width
AD5628BCBZ-1-RL7
量产
2月 11, 2011
- 10_0005
Halogen Free Material Change for TSSOP Products Assembled at Amkor
软件和型号相关生态系统
器件驱动器
FPGA/HDL
正在寻找评估软件？您可以在这里找到
| 部分模型 | 产品周期 | 描述 |
|---|---|---|
|
量产 |
八通道12位nanoDAC+，内置2 PPM/°C基准电压源和SPI接口 |
找不到您所需的软件或驱动?
申请驱动/软件评估套件 1

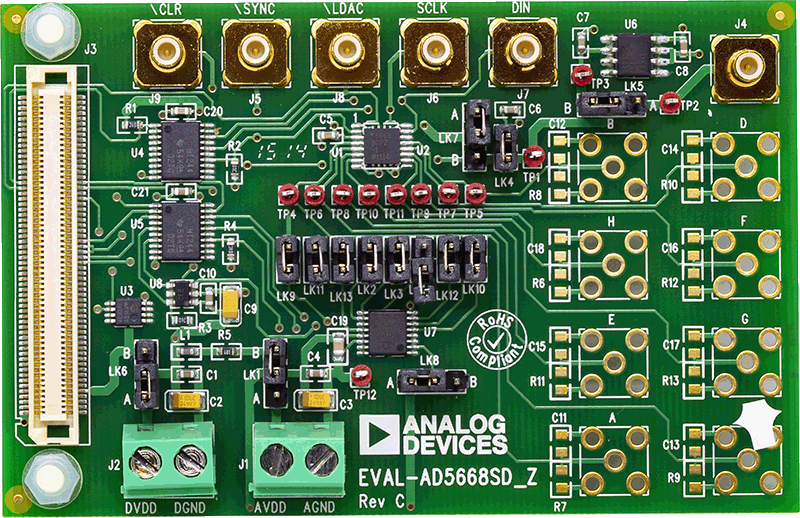

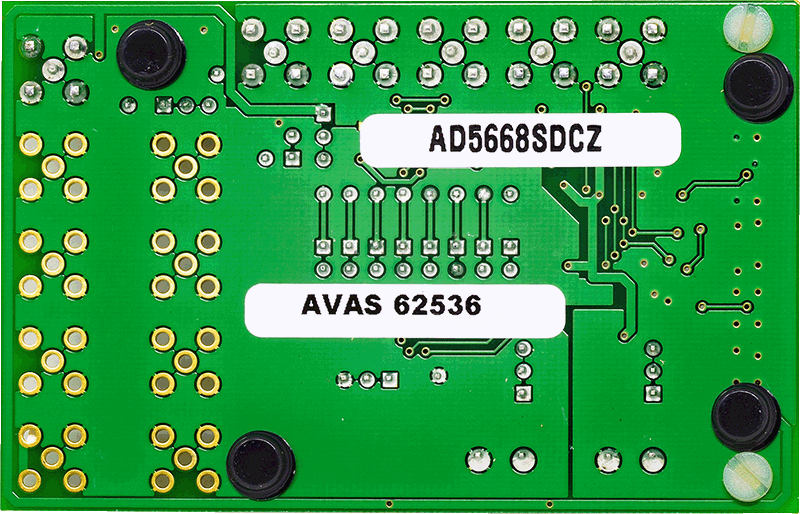

EVAL-AD5668
AD5668八通道、16位串行电压输出DAC的评估板
产品详情
ADI公司的AD5668评估板EVALAD5668SDCZ和EVAL-AD5668SDRZ可帮助客户快速完成AD5668新电路原型设计，同时缩短设计时间。AD5668采用2.7 V至5.5 V单电源供电。该器件内部集成1.25 V或2.5 V板载基准电压源，可分别提供2.5 V或5 V的输出电压范围。上电时，板载基准电压源关闭，因而可以用外部基准电压。该评估板使用REF195。上电后，必须写入该器件以打开内部基准电压源。
使用评估板时，应同时参阅AD5668数据手册和本用户指南。
评估板通过SDP与PC的USB端口连接。软件与评估板一同提供，便于用户设置AD5668。
