AD5504

量产

高压、四通道12位电压输出DAC

产品模型: 2

Viewing:

概述

四通道高压DAC
12位分辨率
引脚可选的30 V或60 V输出范围
集成式精密基准

带回读能力的低功耗串口
集成式温度传感器报警功能
上电复位
通过LDAC同时更新
宽工作温度范围：−40°C至+105°C

AD5504 是一款集成片内高压输出放大器和精密基准电压源的四通道、12 位串行输入数模转换器。DAC 输出电压范围可以通过范围选择引脚(R_SEL)编程设置。如果 R_SEL 保持高电平，则 DAC 输出范围为0 V 至 30 V。如果 R_SEL 保持低电平，则 DAC 输出范围为0 V 至 60 V。片内输出放大器支持 AGND + 0.5 V 至 V_DD − 0.5 V 范围内的输出摆幅。

AD5504 具有与 SPI^®、QSPI^™、MICROWIRE^™ 和 DSP 接口标准兼容的高速串行接口，能够处理高达 16.667 MHz 的时钟速度。

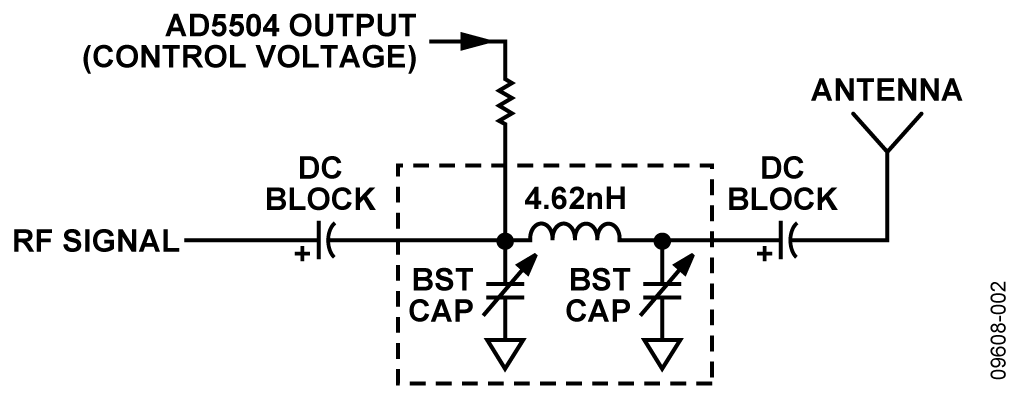

应用

可编程电压源
高压发光二极管驱动器
光学通信中的接收器偏置

产品模型: 2

参考资料

数据手册 1

AD5504: High Voltage, Quad Channel 12-Bit Voltage Output DAC Data Sheet (Rev.B) 02/10/2009

用户手册 1

UG-059: Evaluation Board User Guide for AD5501/AD5504 11/06/2009

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
AD5504BRUZ	16-Lead TSSOP	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
AD5504BRUZ-REEL	16-Lead TSSOP	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys

产品型号	产品生命周期	PCN

2月 11, 2011 - 10_0005 Halogen Free Material Change for TSSOP Products Assembled at Amkor
		PCN10_0005_Form Material_Report Reliability Report
AD5504BRUZ	量产
AD5504BRUZ-REEL	量产

这是最新版本的数据手册

软件资源

器件驱动器 1

AD5504 IIO High Voltage ADC GitHub Linux Driver Source Code

找不到您所需的软件或驱动?

工具及仿真模型

精密DAC误差预算工具

精密DAC误差预算工具是一种Web应用程序，用于计算精密DAC信号链的直流精度。它可显示整个信号链中的静态误差状况，以快速评估设计利弊。可计算由基准电压源、运算放大器和精密DAC引起的直流误差。

打开工具

评估套件

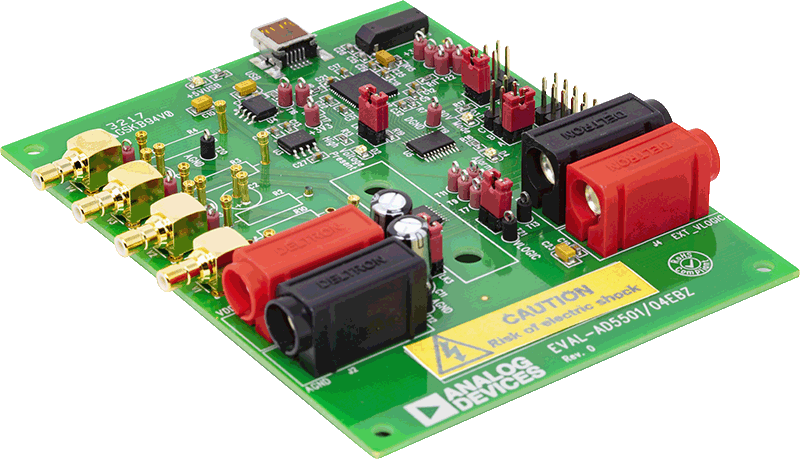

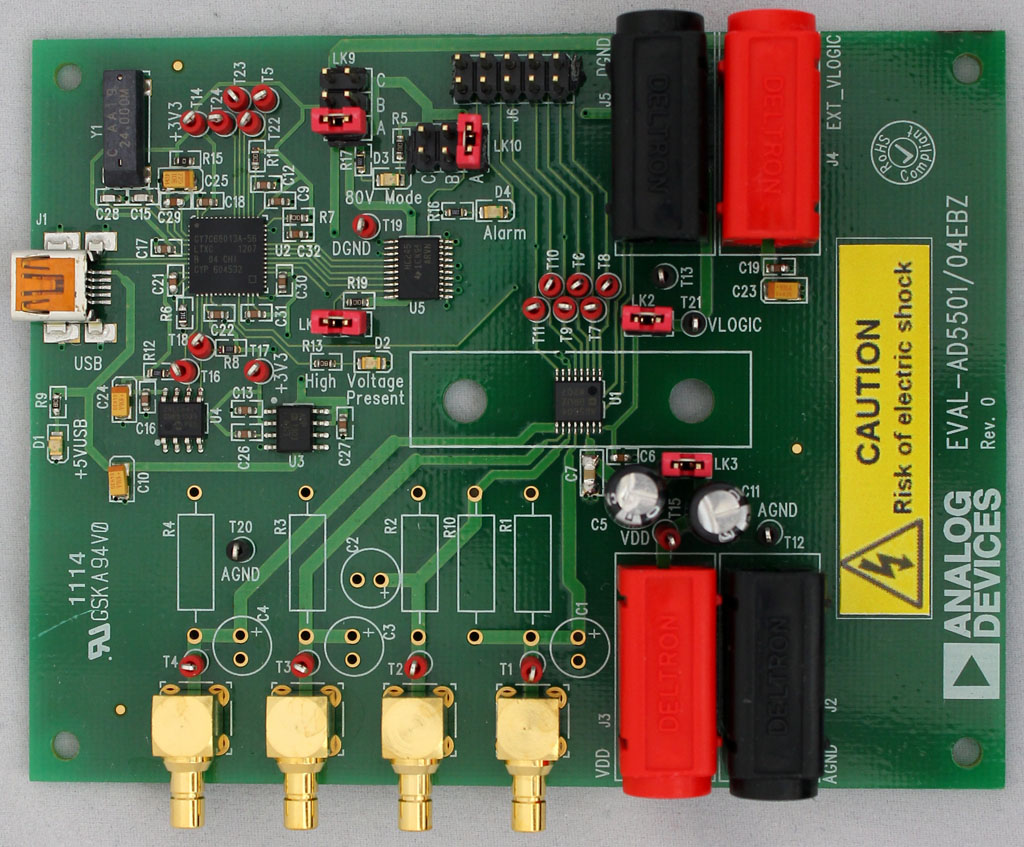

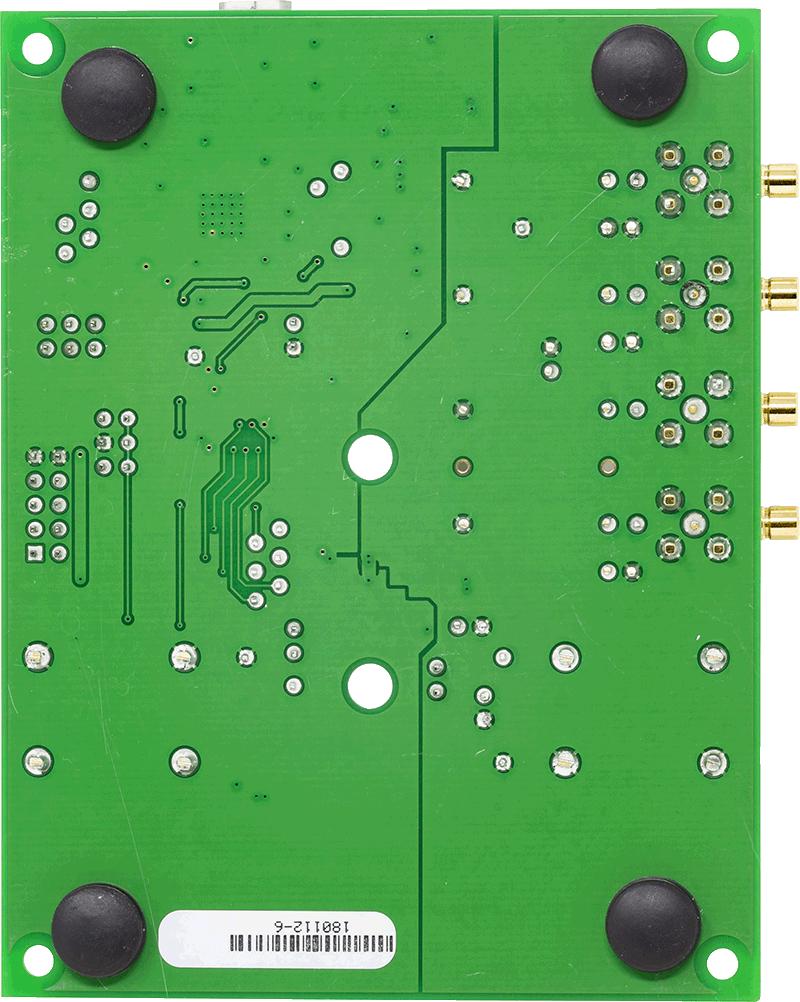

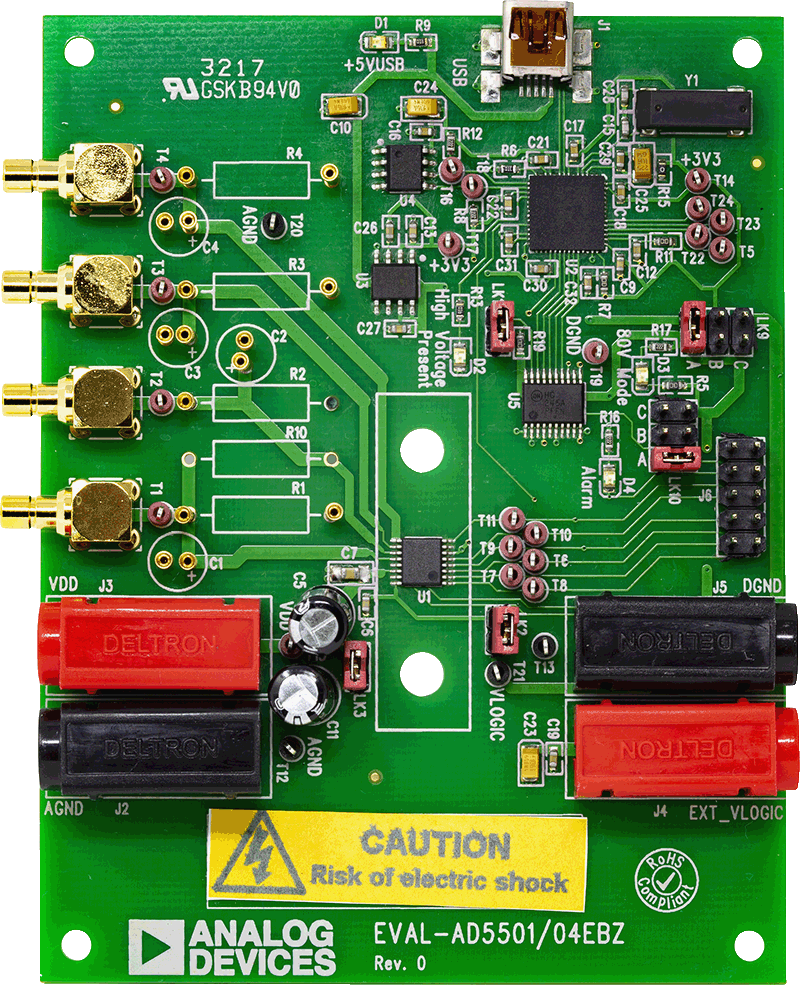

AD5504 评估板

立即购买更多内容

特性和优点

AD5501/AD5504的全功能评估板
USB接口
用于寄存器编程的PC软件
独立操作

产品详情

本用户指南描述 AD5501/AD5504 评估板的工作原理和功能。使用本用户指南与 AD5501 或 AD5504 数据手册（按需）评估 AD5501/AD5504 评估板的功能和性能。该评估板可用作独立板，使用外部 DSP 或微控制器进行控制，或者可连接到 PC。还提供软件，可用于对 AD5501/AD5504 的寄存器编程。AD5501/AD5504 通过 USB 接口来控制。

请注意：该评估软件无法在Windows 8或Windows 10上运行（USB驱动程序不兼容Windows 7以上版本的操作系统）。
