概览
优势和特点
- 提供中文数据手册
- 保证单调性
- 积分非线性(INL)误差：最大值±4 LSB
- 1.25 V/2.5 V片内基准电压源
- 温度系数参考：10 ppm/ºC
- 温度范围：-40℃至+85℃
- 轨到轨输出放大器
- 关断模式
- 鲁棒的HBM（额定值为6.5 kV）和FICDM ESD（额定值为2 kV）性能
- 用户接口：并行
串行（SPI®/QSPI™/MICROWIRE™/DSP兼容型接口，提供数据回读）
I2C®兼容
- 通道监控
- 通过LDAC同时更新输出
- 清零至用户可编程代码功能
- 放大器升压模式可优化压摆率
- 用户可编程的失调和增益调整
- Toggle模式支持方波生成
- 热监控
产品详情

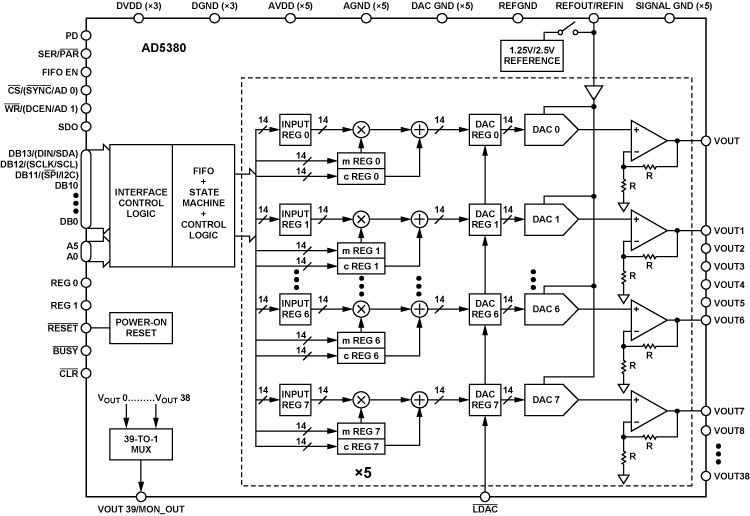

AD5380是一款完整的单电源、40通道、14位DAC，提供100引脚LQFP封装。所有40个通道均具有一个以轨到轨方式工作的片内输出放大器。该器件内置一个可编程的1.25 V/2.5 V、10 ppm/°C基准电压源；片内通道监控功能可将模拟输出多路复用至一个共用MON_OUT引脚，以便进行外部监控；输出放大器升压模式则可以优化放大器压摆率。AD5380含有一个WR脉冲宽度为20 ns的双缓冲并行接口、一个接口速度超过30 MHz的SPI/QSPI/MICROWIRE/DSP兼容型串行接口和一个支持400 kHz数据传输速率的 I2C兼容型接口。
输入寄存器与后置的DAC寄存器可提供双缓冲，使DAC输出既能独立更新，也能利用LDAC输入同时更新。
各通道均具有可编程增益与失调调整寄存器，用户可以对任何DAC通道进行全面校准。禁用升压模式时，每个通道的典型功耗为0.25 mA。
应用
- 可变光衰减器(VOA)
- 电平设置(ATE)
- 光微机电系统(MEMS)
- 控制系统
- 仪器仪表
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。

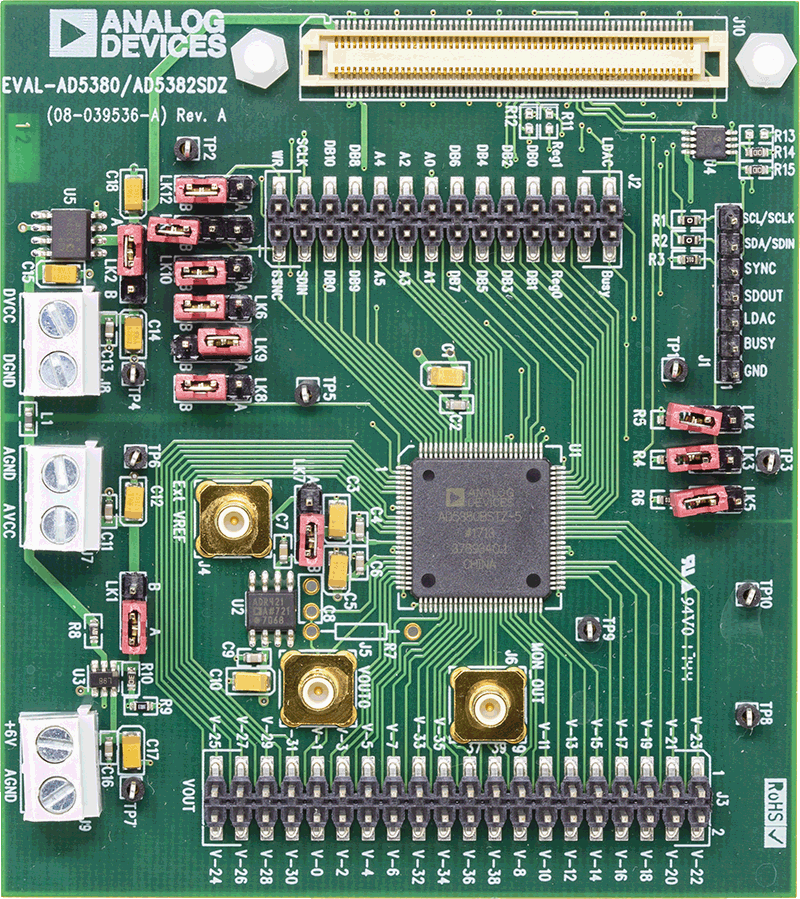

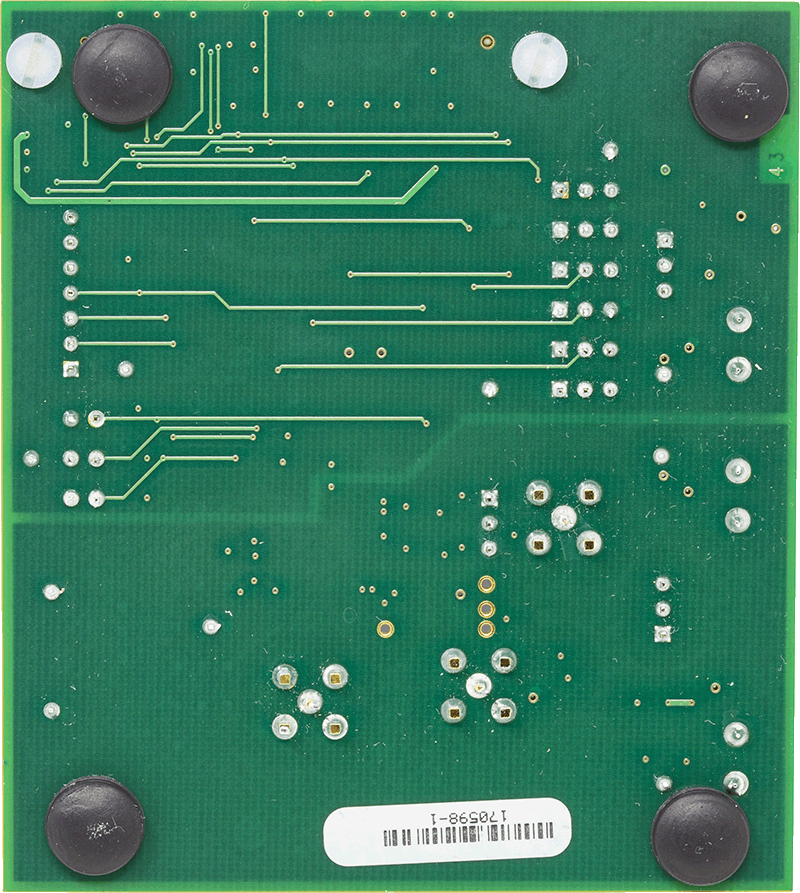

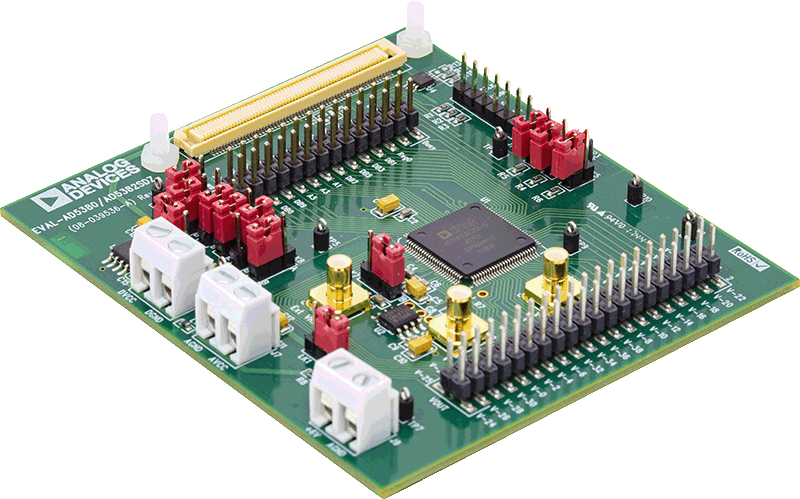

评估套件 (1)
参考资料
软件代码及系统需求
工具及仿真模型
精密DAC误差预算工具
精密DAC误差预算工具是一种Web应用程序，用于计算精密DAC信号链的直流精度。它可显示整个信号链中的静态误差状况，以快速评估设计利弊。可计算由基准电压源、运算放大器和精密DAC引起的直流误差。
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|

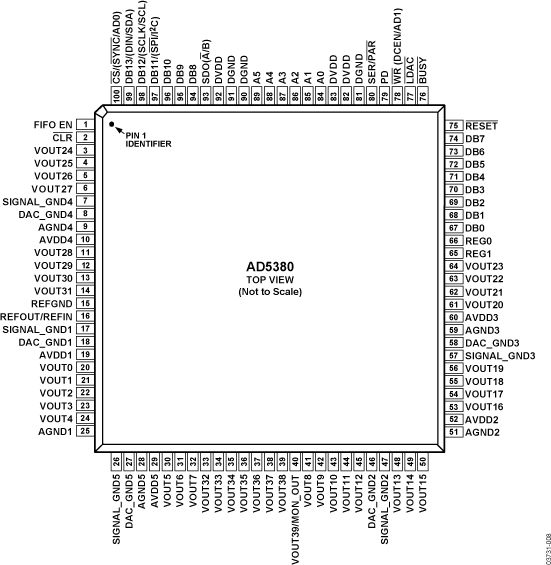

| AD5380BSTZ-3 | 材料声明 | 质量和可靠性 | 100-Lead LQFP (14mm x 14mm) | |
| AD5380BSTZ-5 | 材料声明 | 质量和可靠性 | 100-Lead LQFP (14mm x 14mm) | |
| Wafer Fabrication Data |
