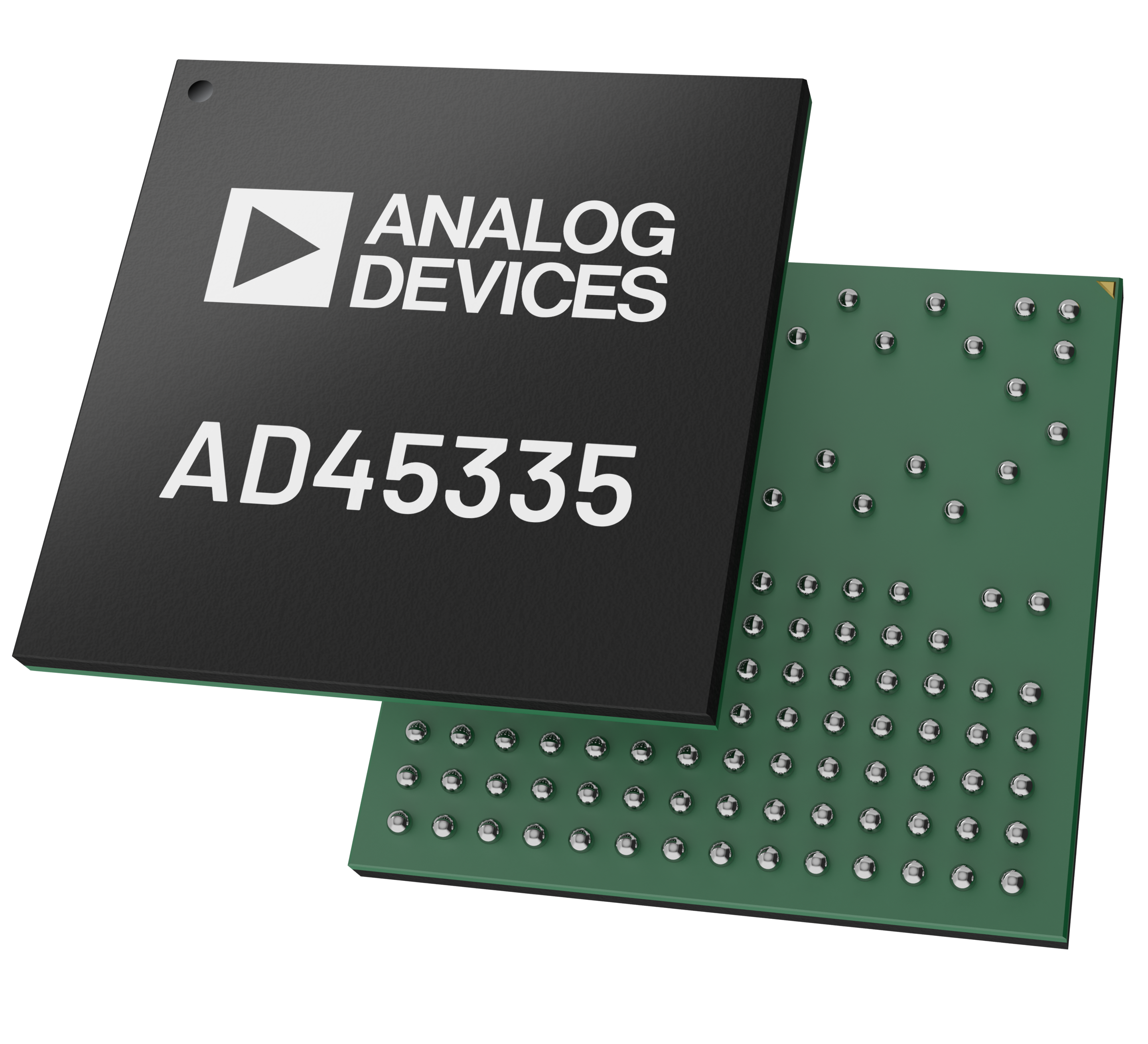

AD45335

2通道、14位DAC,满量程输出电压可编程范围为50 V至200 V

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
特性
  • 高度集成
  • 集成高电压输出放大器的32通道、14位denseDAC®
  • 保证单调性

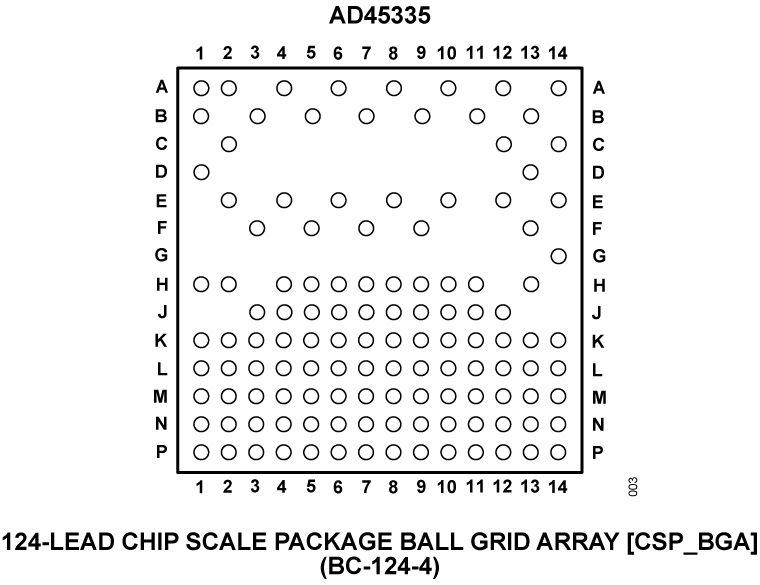

  • 采用15 mm × 15 mm CSP_BGA封装
  • 可通过基准输入在50 V至200 V范围内对满量程输出电压进行编程
  • 150/40 μA拉电流/灌电流驱动能力
  • 集成硅二极管用于温度监控
  • 串行外设接口(SPI)
  • 1.2 MHz通道更新速率
  • 异步RESET设置
  • 温度范围:-10℃至+85℃
更多细节
show more Icon

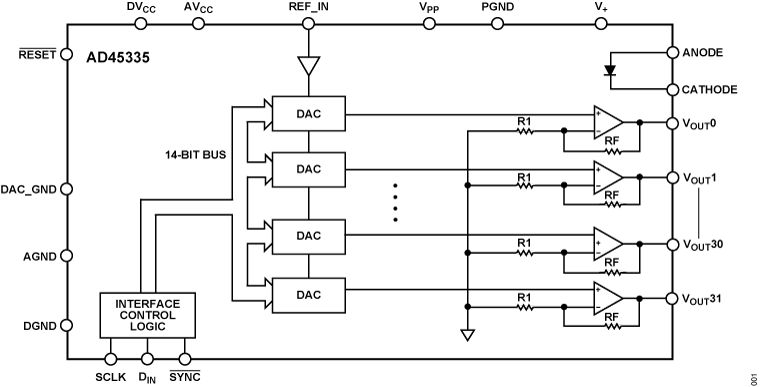

AD45335是一款带片内高压输出放大器的32通道、14位denseDAC®。该器件设计用于光学微机电系统。输出电压范围可以通过REF_IN引脚编程设置。当REF_IN = 1 V时,输出范围为0 V至50 V;当REF_IN = 4 V时,输出范围为0 V至200 V。REF_IN在AD45335内部进行缓冲并应由一个稳定的基准电压源驱动。

选定的数模转换器(DAC)寄存器通过三线式接口写入。SPI的工作时钟速率高达30 MHz。

应用

  • 光微机电系统(MEMS)
  • 光学交叉点开关
  • 采用压电执行器的微定位应用
  • 汽车测试和测量中的电平设置

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
AD45335KBCZ
  • HTML
  • HTML
软件和型号相关生态系统

软件和型号相关生态系统

找不到您所需的软件或驱动?

申请驱动/软件
评估套件

评估套件 1

reference details image

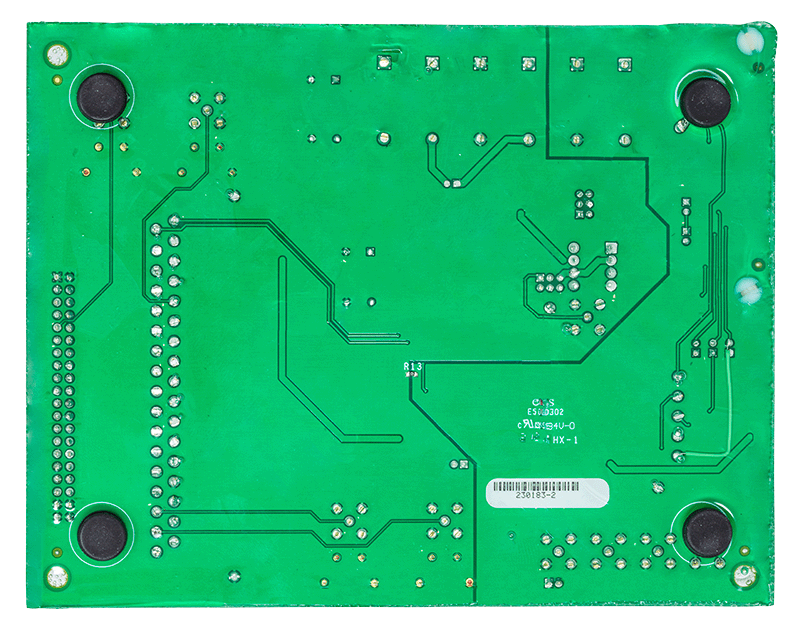

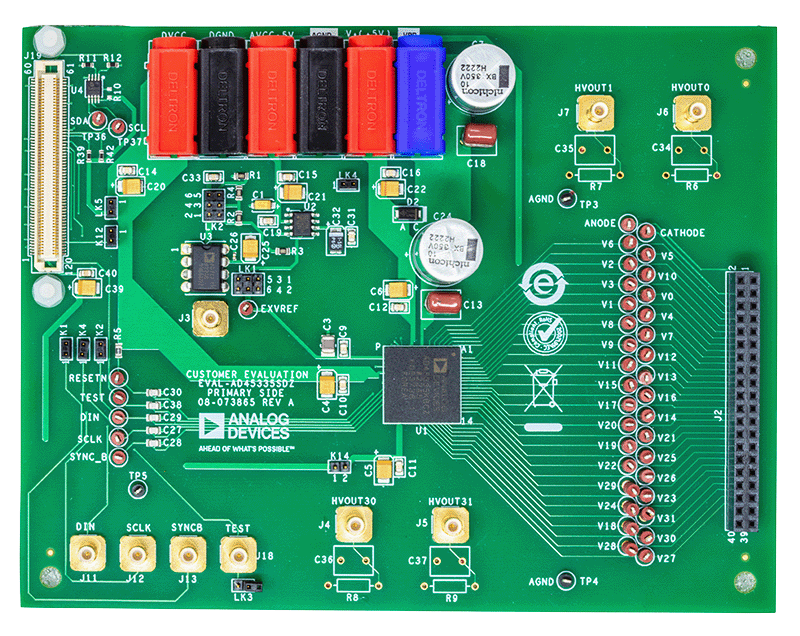

EVAL-AD45335

评估AD45335 32通道14位高电压输出DAC

zoom

EVAL-AD45335

评估AD45335 32通道14位高电压输出DAC

评估AD45335 32通道14位高电压输出DAC

特性和优点

  • AD45335 的全功能评估板
  • 板载基准电压源
  • PC控制结合 EVAL-SDP-CS1Z 或 EVALSDP-CB1Z 系统演示平台
  • 通过PC软件进行电压输出控制

产品详情

EVAL-AD45335SDZ是一款全功能评估板,可用于轻松评估EVALAD45335SDZ的所有特性。EVAL-AD45335SDZ是一款带片内高压输出放大器的32通道、14位、高压输出denseDAC®

AD45335输出电压范围可使用REF_IN引脚进行编程。当REF_IN = 1 V时,输出范围为0 V至50 V;当REF_IN = 4 V时,输出范围为0 V至200 V。每个放大器可提供150 μA的电流输出。REF_IN在AD45335内部进行缓冲,并且必须由一个稳定的基准电压源驱动。

使用三线式接口写入选定的数模转换器(DAC)寄存器。串行外设接口(SPI)以高达30 MHz的时钟速率运行,并且与数字信号处理(DSP)和微控制器接口标准兼容。

借助 EVAL-SDP-CS1Z 或 EVAL-SDP-CB1Z 板,可使用EVAL-AD45335SDZ软件,通过PC的USB端口来控制EVALAD45335SDZ。

EVAL-AD45335SDZ需要60 V和5 V外部电源。板载元件包括 REF198、4.096 V、精密微功耗、低压差、低压基准电压源。

工具和仿真

工具及仿真模型 1

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。
