EVAL-AD45335

产品详情

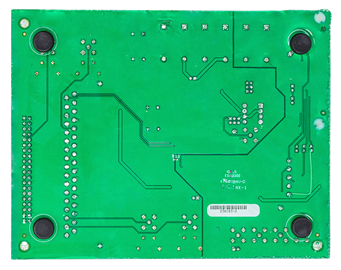

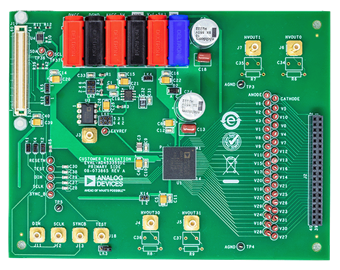

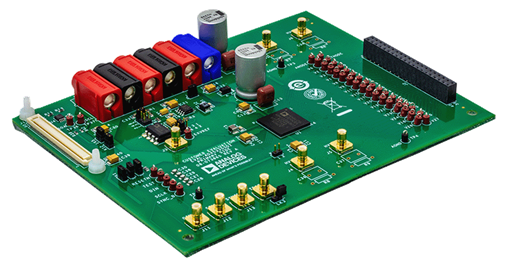

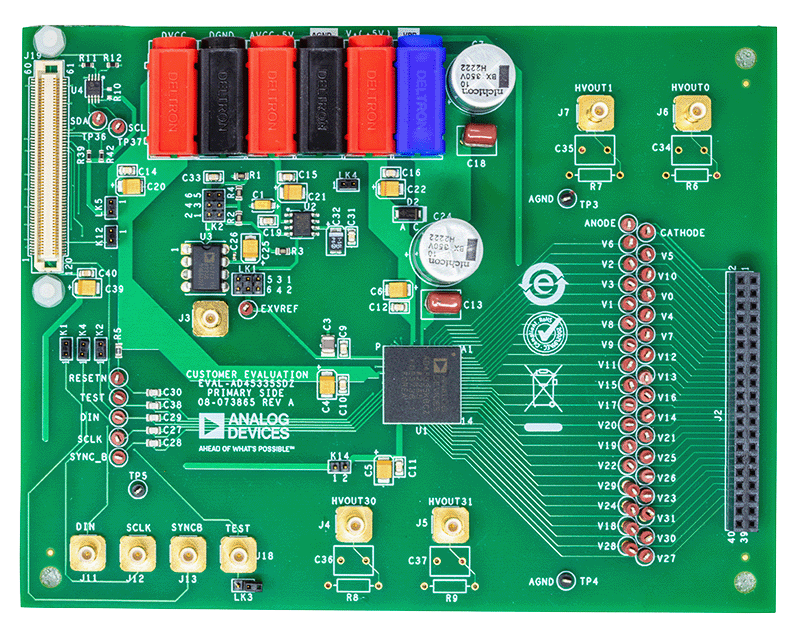

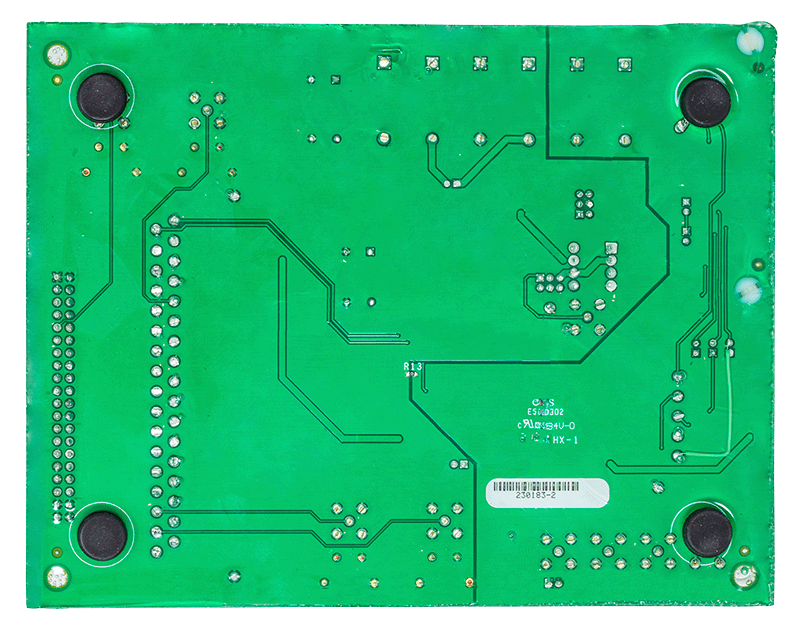

EVAL-AD45335SDZ 是一款功能完备的评估板，可用于轻松评估 EVALAD45335SDZ 的所有特性。EVAL-AD45335SDZ 是一款具有片上高压输出放大器的 32 通道、14 位、高电压输出 denseDAC^®。

AD45335 输出电压范围可使用 REF_IN 引脚进行编程。当 REF_IN = 1 V 时，输出范围为 0 V 至 50 V；当 REF_IN = 4 V 时，输出范围为 0 V 至 200 V。每个放大器可提供 150 μA。REF_IN 在 AD45335 内部进行缓冲，并且必须由稳定的基准电压源驱动。

使用 3 线接口写入所选数模转换器 (DAC) 寄存器。串行外设接口 (SPI) 的运行时钟速率高达 30 MHz，并且与数字信号处理 (DSP) 和微控制器接口标准兼容。

利用 EVAL-SDP-CS1Z 或 EVAL-SDP-CB1Z 板，可以使用 EVAL-AD45335SDZ 软件通过 PC 的 USB 端口来控制 EVALAD45335SDZ。

EVAL-AD45335SDZ 需要 60 V 和 5 V 外部电源。板载元件包括 REF198，4.096 V，精密微功耗，低压差，低电压基准电压源。
