AD4112

推荐用于新设计

具有 ±10 V 和 0 mA 至 20 mA 输入的低功耗 24 位 Σ-Δ ADC

数据手册 (Rev. B) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 根据以下标准进行鲁棒性测试：IEC61000-4-2、IEC61000-4-3、IEC61000-4-4、IEC61000-4-5、IEC61000-4-6、CISPR 11
  • 集成模拟前端的 24 位 ADC
    • 快速灵活的输出速率：1.25 SPS至31.25 kSPS
    • 每通道通道扫描速率：6.21 kSPS（161 μs建立时间）
    • 1 kSPS 时每个通道 16 个无噪声位
    • 20 SPS 时每个通道的 50 Hz 和 60 Hz 抑制为 85 dB
  • ±10 V 输入，4 个差分或 8 个单端
    • 引脚绝对最大额定值：±50 V
    • 高达 ±20 V 的超量程
    • ≥1 MΩ 阻抗
    • 25°C 时精度为 ±0.06%
  • 0 mA 至 20 mA 输入，4 个单端
    • 引脚绝对最大额定值：±50 mA
    • 高达 −0.5 mA 至 +24 mA 的超量程
    • 60 Ω 阻抗
    • 25°C 时精度为 ±0.08%
  • 片内 2.5 V 基准电压源
    • 25°C 时精度为 ±0.12%，漂移为 ±5 ppm/°C（典型值）
  • 内部或外部时钟
  • 电源
    • AVDD = 3.0 V 至 5.5 V
    • IOVDD = 2 V 至 5.5 V
    • 总 IDD = 3.9 mA
  • 温度范围：−40°C 至 +105°C
  • 3 线或 4 线串行数字接口（SCLK 上的施密特触发器）
    • SPI、QSPI、MICROWIRE和DSP兼容

AD4112是一款低功耗、低噪声、24位Σ-Δ型模数转换器 (ADC)，它集成了一个模拟前端 (AFE)，支持全差分或单端高阻抗(≥1 MΩ)双极性±10 V电压输入和0 mA至20 mA电流输入。

AD4112还集成了关键的模拟和数字信号调理模块，可为使用的每个模拟输入通道配置八种单独的设置。对于完全建立的数据，AD4112的最大通道扫描速率为6.21 kSPS (161 µs)。

嵌入式2.5 V、低漂移(5 ppm/°C)带隙内部基准电压源（带输出基准电压缓冲器）减少了外部元件数量。

数字滤波器提供灵活的设置，包括以27.27 SPS输出数据速率实现50 Hz和60 Hz同时抑制。用户可根据应用中每个通道的需求选择不同的滤波器设置。自动通道序列器支持ADC转接每个使能的通道。

AD4112的精密性能通过集成ADI公司专有的iPassives™技术而实现。AD4112出厂时已进行校准，可实现指定的高精度。

AD4112采用单电源供电，因而便于在电气隔离应用中使用。指定的工作温度范围为−40°C至+105°C。AD4112采用40引脚、6 mm × 6 mm LFCSP封装。

应用

  • 过程控制
    • PLC和DCS模块
    • 仪器仪表和测量
AD4112
具有 ±10 V 和 0 mA 至 20 mA 输入的低功耗 24 位 Σ-Δ ADC
AD4112 Functional Block Diagram AD4112 Pin Configuration
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

用户手册 1

设计笔记 1

技术文章 1

常见问题 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

学习如何开始使用Mbed 1

Mbed是一种开源开发环境，可用于开发ARM微控制器。

Mbed支持 5

工具及仿真模型

设计工具 1

IBIS 模型 1

评估套件

eval board
schematic 1
schematic 2
schematic 3
EVAL-AD4112

AD4112 评估板

立即购买 更多内容

特性和优点

产品详情

EVAL-AD4112SDZ 是一款可用于评估 AD4112 的所有特性的功能完备的评估板。AD4112 是一款 24 位 31.25 kSPS 模数转换器 (ADC)，输入电压范围为 ±10 V（八个单端通道或四个全差分通道），四个电流通道的工作电流范围为 0 mA 至 20 mA。所有通道都具有板载过压和过流保护

EVAL-AD4112SDZ 板包括基准电压源以及电源和数据绝缘，并可以连接到 Analog Devices, Inc. 的 SDP-B 系统演示平台 (EVAL-SDP-CB1Z)。SDP-B 板可通过通用串行总线 (USB) 端口连接到 PC，并可以从 PC USB 端口为 EVAL-AD4112SDZ 板供电。

AD411X Eval+ 评估软件可以配置 AD4112 器件功能，并以波形图、直方图和相关噪声分析的形式为 ADC 性能评估提供直流时域分析。

产品数据手册中包含 AD4112 的完整规格说明，使用 EVAL-AD4112SDZ 评估板时必须同时参阅该说明和本用户指南。
EVAL-AD4112
AD4112 评估板

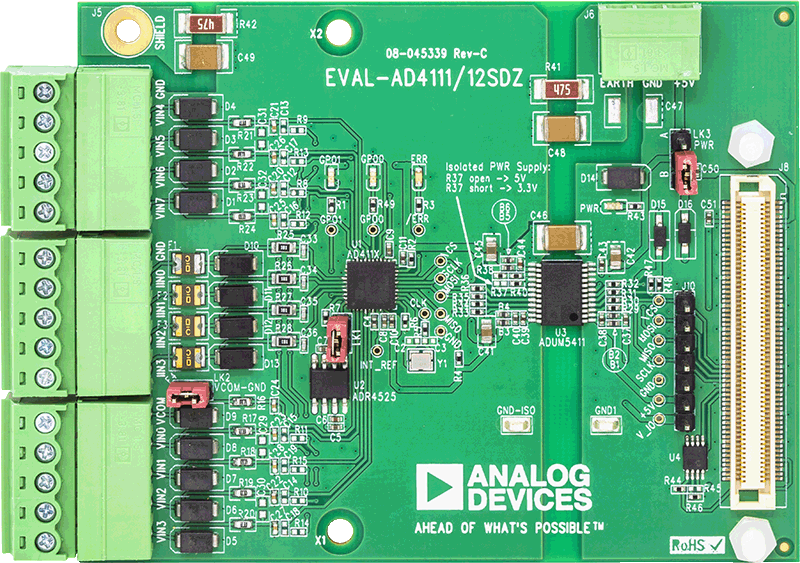

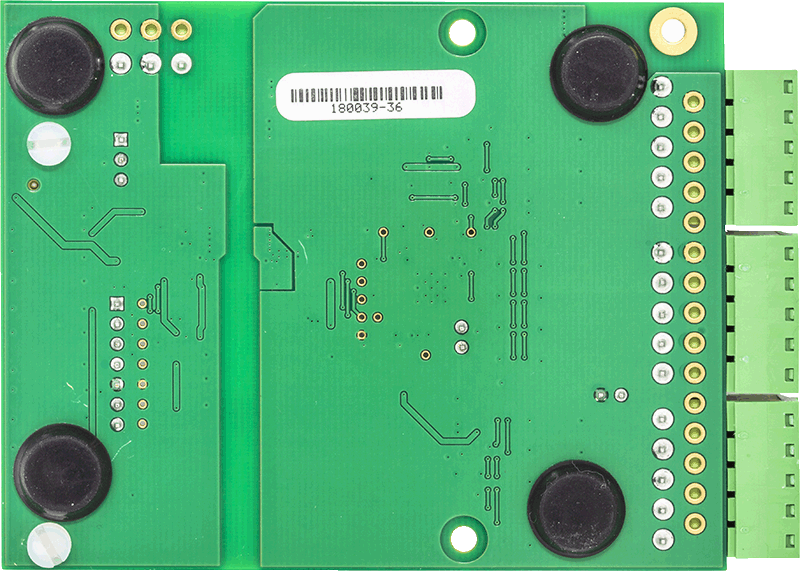

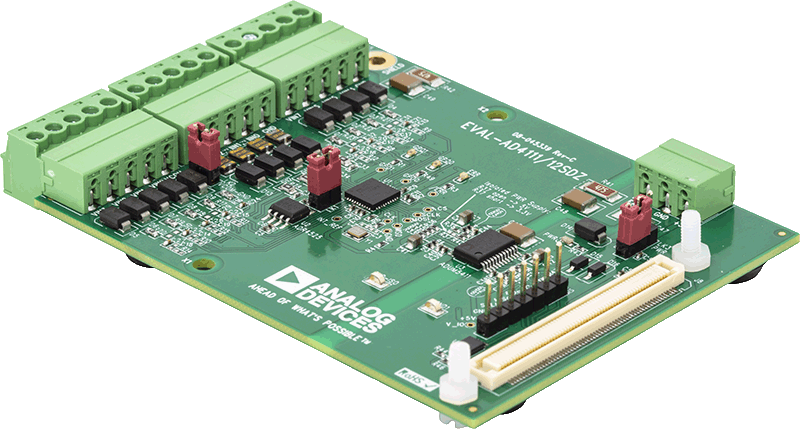

EVAL-AD4112SDZ ANGLE EVAL-AD4112SDZ BOTTOM EVAL-AD4112SDZ TOP
