概览
优势和特点
- 16位分辨率
- 快速模式下33 MUPS的单路速率
- 精确模式下22 MUPS的速率
- 小信号建立时间65ns,精确度0.1%
- 大信号建立时间100ns,精确度0.1%
- 超小毛刺:<50 pV×s
- 超低时延5 ns
- 总谐波失真:1 kHz时为−105 dB
- 配置度高的输出电压跨度和失调
- 1.2V和1.8V逻辑电平兼容
- 单频段(经典)、双频段和四频段SPI模式
- 多个误差检测器,包括模拟和数字域
- 2.5V内部电压基准,10 ppm/°C最大温度系数
- 5 mm × 5 mm LFCSP
产品详情
AD3551R是一款低漂移、单通道、超快速、16位精度、电流输出数模转换器(DAC),可在多个电压范围内配置。AD3551R采用2.5V固定基准电压源。
每个DAC包含3个漂移补偿反馈电阻,用于调节输出电压所需的外部跨阻放大器(TIA)。失调和增益调整寄存器允许生成多个输出范围,如0V至2.5V、0V至5V、0V至10V、-5V至+5V和-10V至+10V,以及具有完整16位分辨率的自定义中间范围。
DAC可在快速模式下运行以实现更高速度,或在精确模式下运行以实现更高精度。
串行外设接口(SPI)可配置为四通道SPI模式、双通道SPI模式、具有单倍数据速率(SDR)或双倍数据速率(DDR)的单通道SPI(经典SPI)模式,逻辑电平为1.2V至1.8V。
AD3551R的额定温度范围为–40°C至+105°C扩展工业级温度范围)。
应用
- 仪器仪表
- HIL
- 过程控制设备
- 医疗设备
- 自动测试设备
- 数据采集系统
- 可编程电压源
- 光通信
产品生命周期
推荐新设计使用
本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

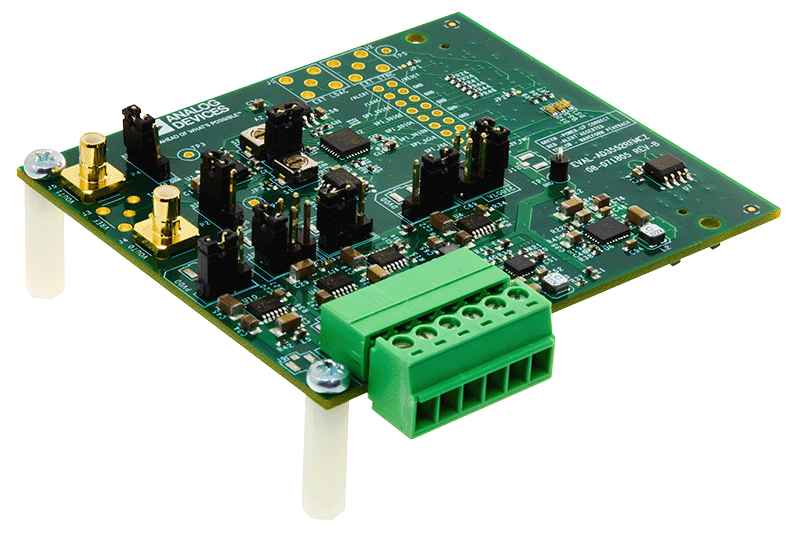

评估套件 (1)
参考资料
-
EVAL-AD3552R User Guide1/21/2022WIKI
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
---|---|---|---|---|
AD3551RBCPZ16 | 材料声明 | 质量和可靠性 | 32-Lead LFCSP (5mm x 5mm x 0.95mm w/ EP) | |
AD3551RBCPZ16-RL7 | 材料声明 | 质量和可靠性 | 32-Lead LFCSP (5mm x 5mm x 0.95mm w/ EP) | |
Wafer Fabrication Data |
