概览

优势和特点

  • 适用于AD3552R的功能完备的评估板。
  • 两种跨阻放大器可选
  • 可选跨阻增益
  • 板载或外部电源
  • 板载或外部基准电压
  • 时钟和触发输入实现与外部时钟同步
  • 与控制器板SDP-H1匹配

产品详情

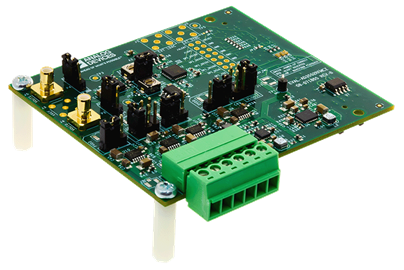

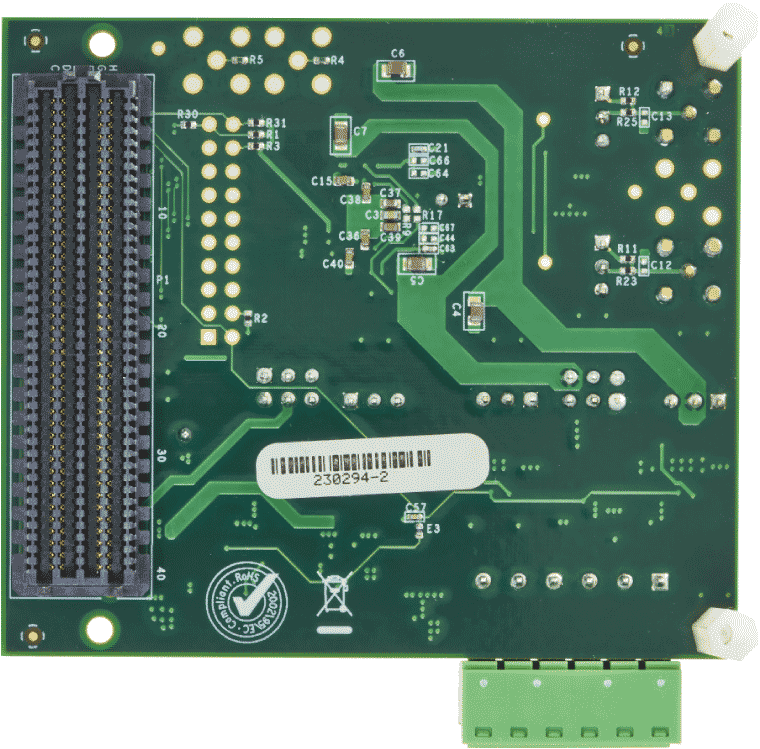

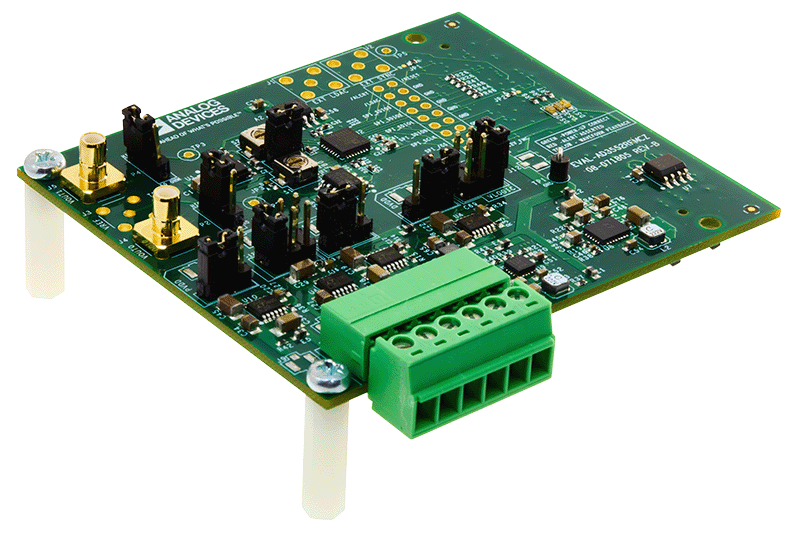

EVAL-AD3552RFMCxZ是一款用于AD3552R超快16位精密DAC的评估板。该评估板有两种变体版本：​实现更高速度的EDITOREVAL-AD3552RFMC1Z和实现更高精度的EVALAD3552RFMC2Z，唯一区别在于跨阻放大器及其对应的反馈电容器。

该评估板实现DAC所有输出范围的测试、波形生成、电源和基准选项。

EVAL-AD3552RFMCxZ通过系统演示平台（SDP- H1板）连接到PC的USB端口。也可通过P5位置的排针接头连接到不同的控制器板。

技术与领域

相关产品

使用入门

需要的设备

  • 示波器或数字转换器
  • USB线
  • SDP-H1板必须单独购买

所需软件

  • ACE软件
  • EVAL-AD35X2RFMCxZ ACE插件（ACE内自动下载）

文档

  • 查看全部 (5)
  • 用户手册 (2)
  • 数据手册 (1)
  • 评估设计文件 (2)
    • Document Type

    软件

    ACE软件

    ZIP
    1.3 MB
    ACE plug-in for Board.AD35X2R 1.2025.3011240 [8月 08 25]
    AD3542R, AD3552R, 16/18-Bit, 12.5/20 MUps, Multi-Span Output DAC evaluation software
    EXE
    157 MB
    ACE Installer Software 1.30.3369.1491 [7月 10 25]
    Analysis | Control | Evaluation (ACE) Software. Requires internet access. Run this executable to install ACE onto your computer. Required before installing the plug-in(s) above. Once ACE is installed, double-click on the plug-in package to install the plug-in.
    ACE 软件页面 >

    硬件 (3)

    控制器板

    参考电路
