概览
优势和特点
- 12/16 位分辨率
- 快速模式下 16 MUPS 的单路速率
- 精确模式下 11 MUPS 的单路速率
- 小信号建立时间 78 ns，精度为 0.1%
- 大信号建立时间 100 ns，精度为 0.1%
- 超小毛刺：<50 pV×s
- 超低时延：5 ns
- THD：AD3541R-16在1 kHz时为−105 dB，AD3541R-12在1 kHz下为−95 dB
- 5个可选输出电压范围
- 1.2 V 和 1.8 V 逻辑电平兼容
- 单频段（经典）、双频段 SPI 模式
- 多个误差检测器，包括模拟和数字域
- 2.5 V 内部电压基准，10 ppm/°C 最大温度系数
- 小型封装：4 mm × 4 mm LFCSP
产品详情
AD3541R是一款低漂移、单通道、超快速、16位精度、电压输出数模转换器(DAC)，可在多个电压范围内配置。AD3541R采用2.5V固定基准电压源。
该器件包含3个漂移补偿反馈电阻器，用于调节输出电压的内部跨阻放大器(TIA)。AD3541R具有五个预配置输出范围：0 V至2.5 V、0 V至5 V、0 V至10 V、−5 V至 +5 V和−2.5 V至 +7.5 V。
DAC可在快速模式下运行以实现更高速度，或在精确模式下运行以实现更高精度。
串行外设接口(SPI)可配置为单通道SPI（经典SPI）模式或具有单倍数据速率(SDR)或双倍数据速率(DDR)的双通道SPI模式，逻辑电平为1.2V至1.8V。为提高器件鲁棒性，可使能循环冗余校验(CRC)。还集成了多个错误校验器，以检测VREF故障或存储器映射损坏。
AD3541R的额定温度范围为-40℃至+105℃扩展工业温度范围。
应用
- 仪器仪表
- 硬件在环
- 过程控制设备
- 医疗设备
- 自动测试设备
- 数据采集系统
- 可编程电压源
- 光通信
产品生命周期
推荐新设计使用
本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

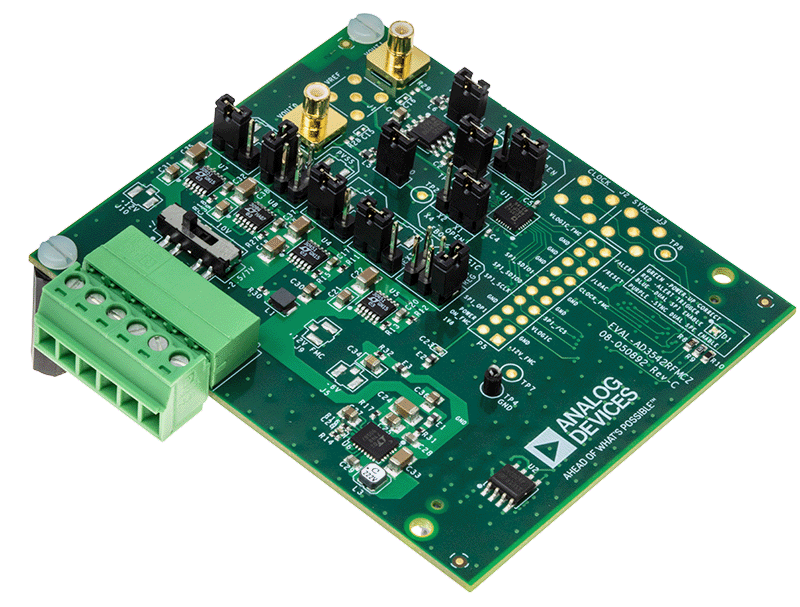

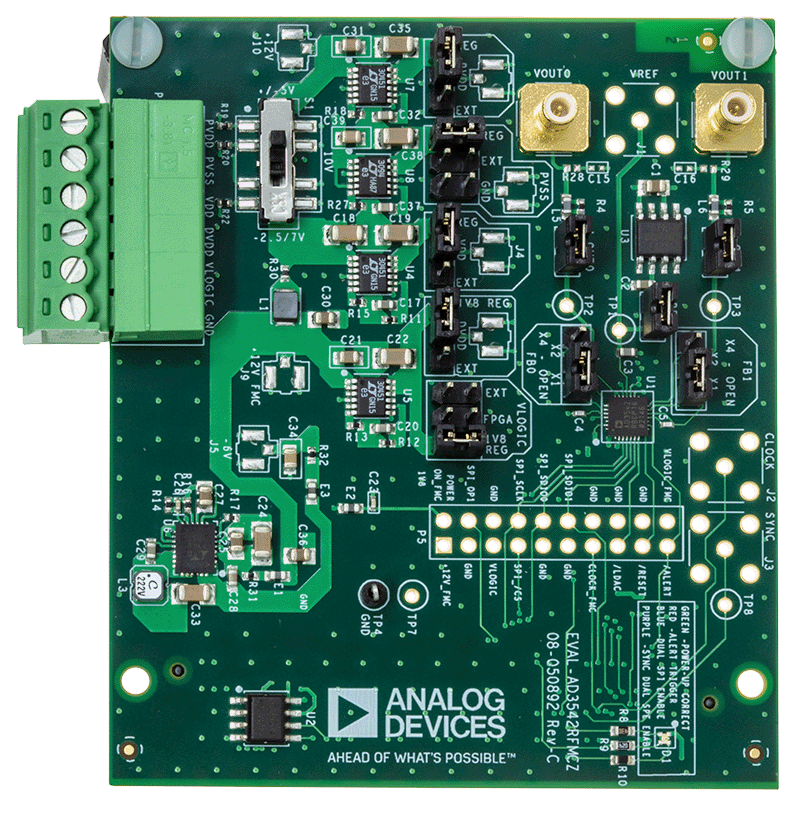

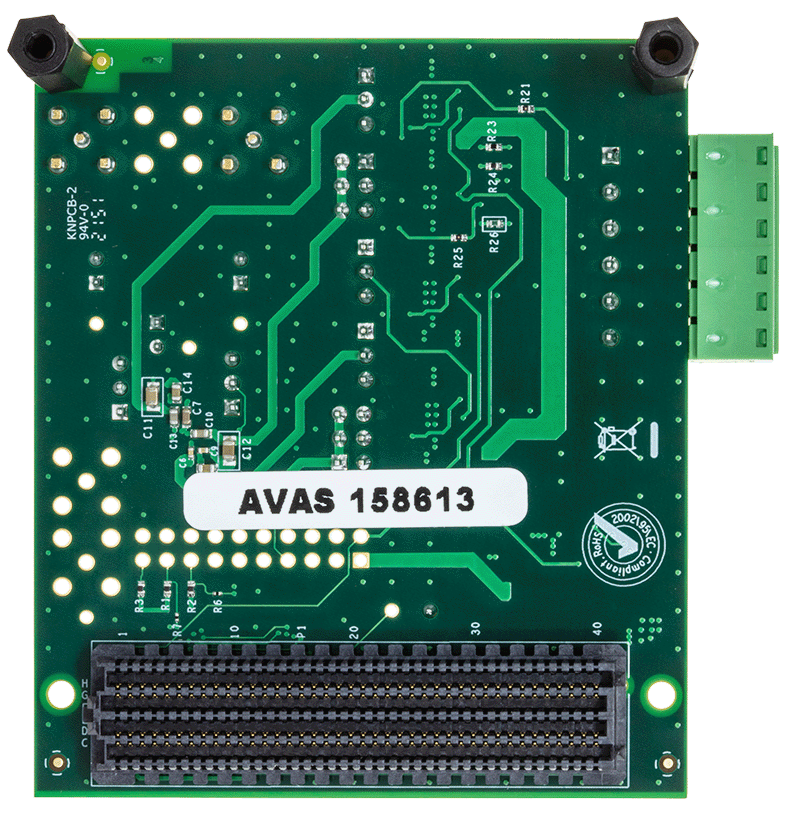

评估套件 (1)
参考资料
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| AD3541RBCPZ12-RL7 | 材料声明 | 质量和可靠性 | 28-Lead LFCSP (4mm x 4mm x 0.95 mm) | |
| AD3541RBCPZ16-RL7 | 材料声明 | 质量和可靠性 | 28-Lead LFCSP (4mm x 4mm x 0.95 mm) | |
| Wafer Fabrication Data |
