MAX98363

推荐用于新设计

小尺寸、高性价比、SoundWire、D 类放大器

数据手册 (Rev. 0) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • MAX98363A/B 采用单电源供电（2.5V 至 5.5V）
  • 为 4Ω 提供 3.2W 输出功率（5V 时），THD+N = 10%
  • 12.3mW 静态功耗，具有外部 DVDDIO
  • 兼容 MIPI SoundWire v1.2
  • SoundWire 数据输出上具有可编程压摆率，以便最大程度降低 EMI
  • 92% 效率（RL = 8Ω，THD+N = 10%）
  • 12.8μVRMS 输出噪声
  • 108.5dB 动态范围
  • 低 0.014% THD+N (1kHz)
  • 复杂的终端速率控制支持无滤波 D 类输出
  • 82dB PSRR (217Hz)
  • 低 RF 敏感度可抑制 GSM 无线电中的 TDMA 噪声
  • 将 D 类开关频率调整为 5% 以实现更好的 EMI 规划
  • 广泛的爆音与喀哒声降低电路
  • 可靠的短路和热保护
  • 内部信号音发生器，用于工厂内测试
  • 采用节省空间的封装：9 焊球 WLP（1.528mm x 1.528mm，0.4mm 间距）

MAX98363 是一款微型、低成本、SoundWire® 输入 D 类单声道放大器，提供业界领先的 AB 类音频性能，具有 D 类效率。该套件集成了内部信号音生成器、中断控制以及用于 SoundWire 数据输出 PHY 的可选压摆时间设置。通过新颖的引脚排列，客户可以使用具有高性价比的晶圆级封装 (WLP)，而无需昂贵的焊盘内过孔。

MAX98363 是一款 SoundWire 外围器件，支持用于音频和控制数据的 MIPI SoundWire v1.2 兼容数字接口。该数字接口高度灵活，支持各种输入时钟频率。同时，SoundWire 数据输出 PHY 上的可选压摆时间控制有助于最大程度降低各种电容性总线负载上的 EMI。数字接口采用可由外部提供或由内部 LDO 生成的 1.8V 标称电压电源工作。

当系统上电时，具有各种频率选项的内部信号音生成器支持工厂内测试或系统启动声音。对于每个套件产品型号，可外部配置的地址引脚支持最多五个独特的 SoundWire 地址。MAX98363A/B 采用内部 LDO 提供的 DVDDIO 工作，一个数据通道上支持多达 10 个 MAX98363 SoundWire 外围器件。MAX98363C/D 采用外部提供的 DVDDIO 工作，一个数据通道上支持多达 10 个 MAX98363 SoundWire 外围器件。

有源辐射限制、终端速率限制和过冲控制电路极大地降低了 EMI。无滤波扩频调制方案无需传统 D 类器件中具备的输出滤波，并且减少了解决方案的元件数。

该套件的额定温度范围在 -40°C 至 +85°C。

应用

  • 笔记本电脑
  • 平板电脑
  • 物联网设备
  • 游戏设备（音频和触觉）
  • 智能扬声器
  • 智能电话
  • 单个锂离子电池单元/5V 套件
MAX98363
小尺寸、高性价比、SoundWire、D 类放大器

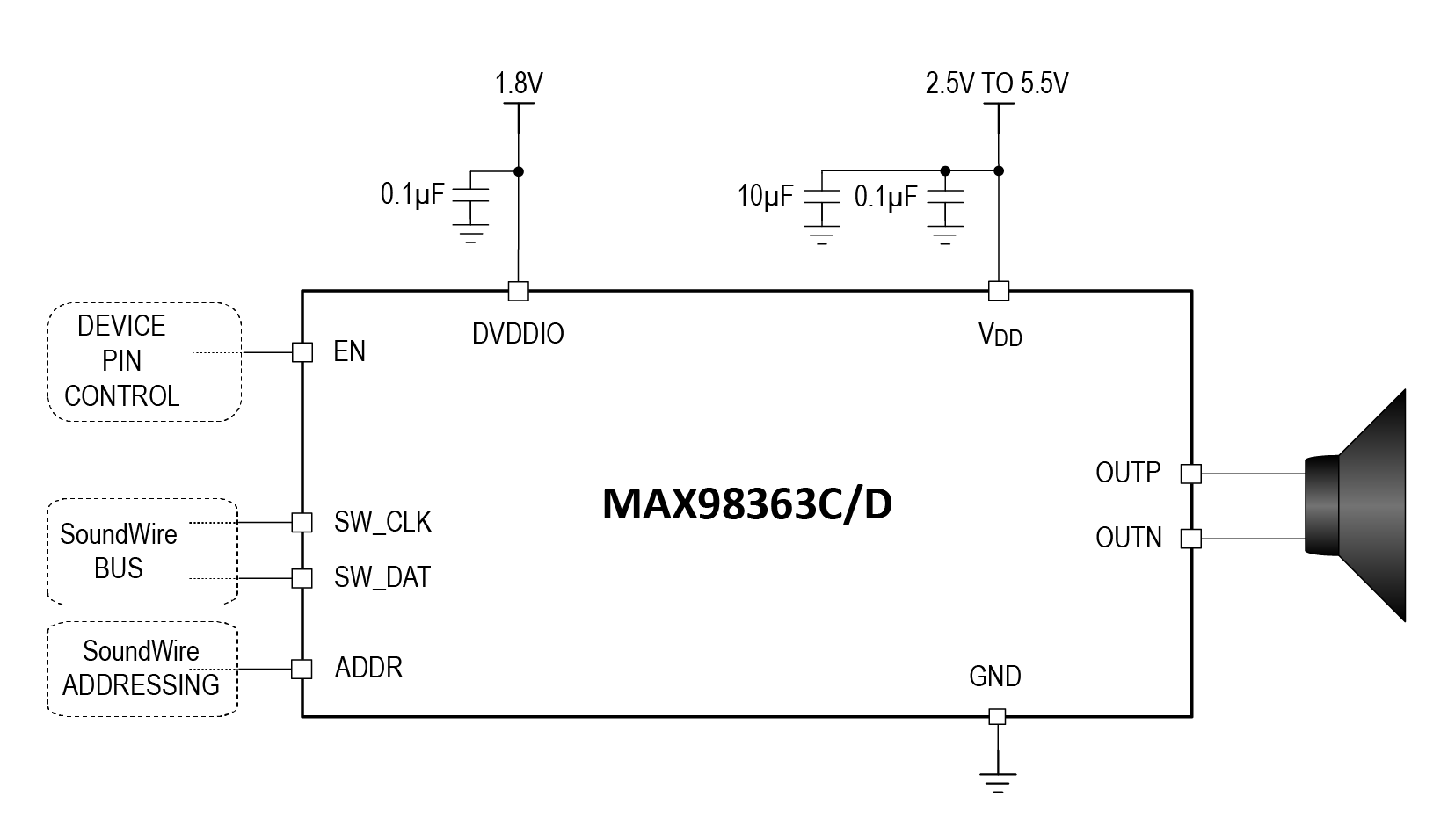

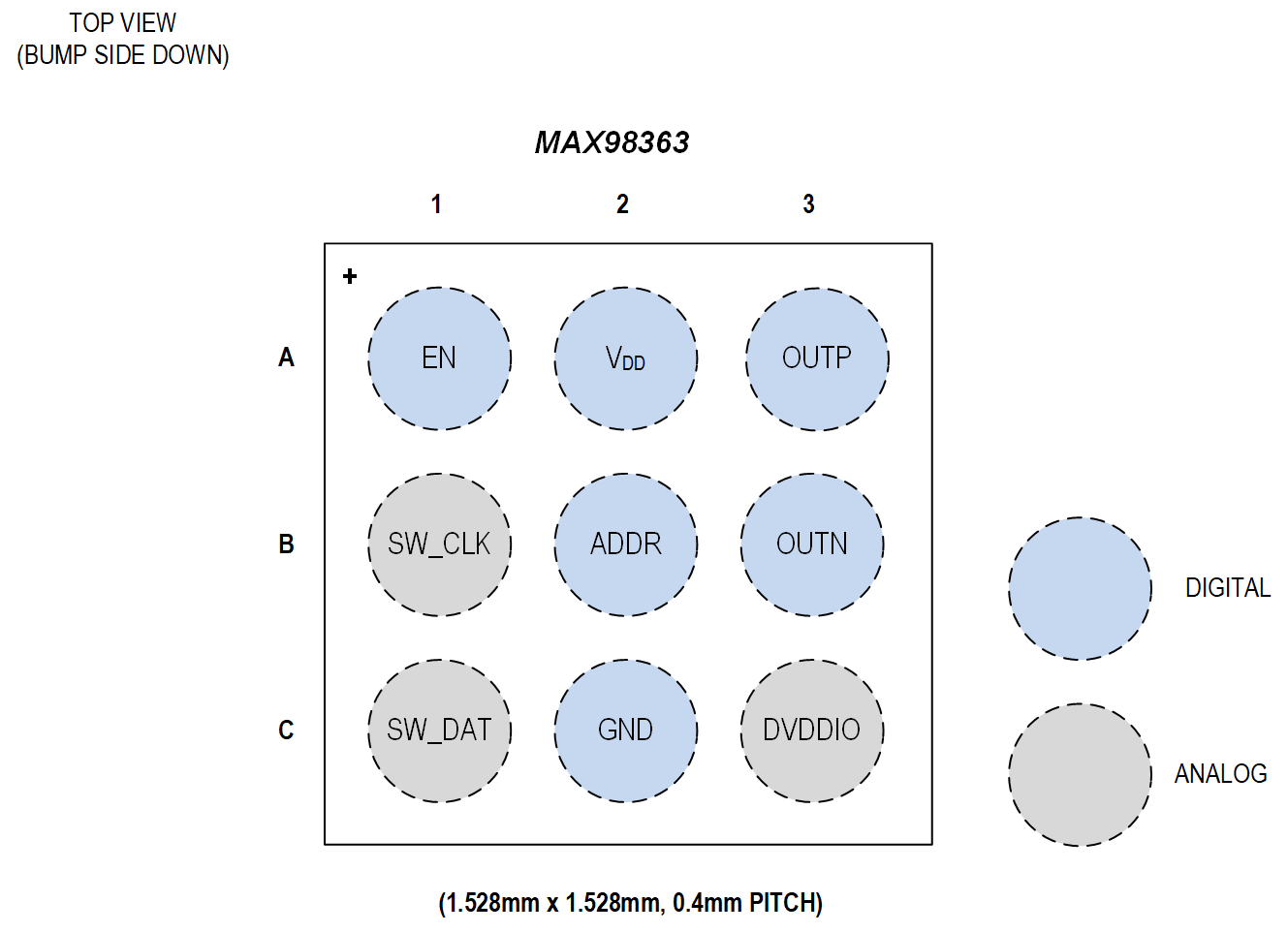

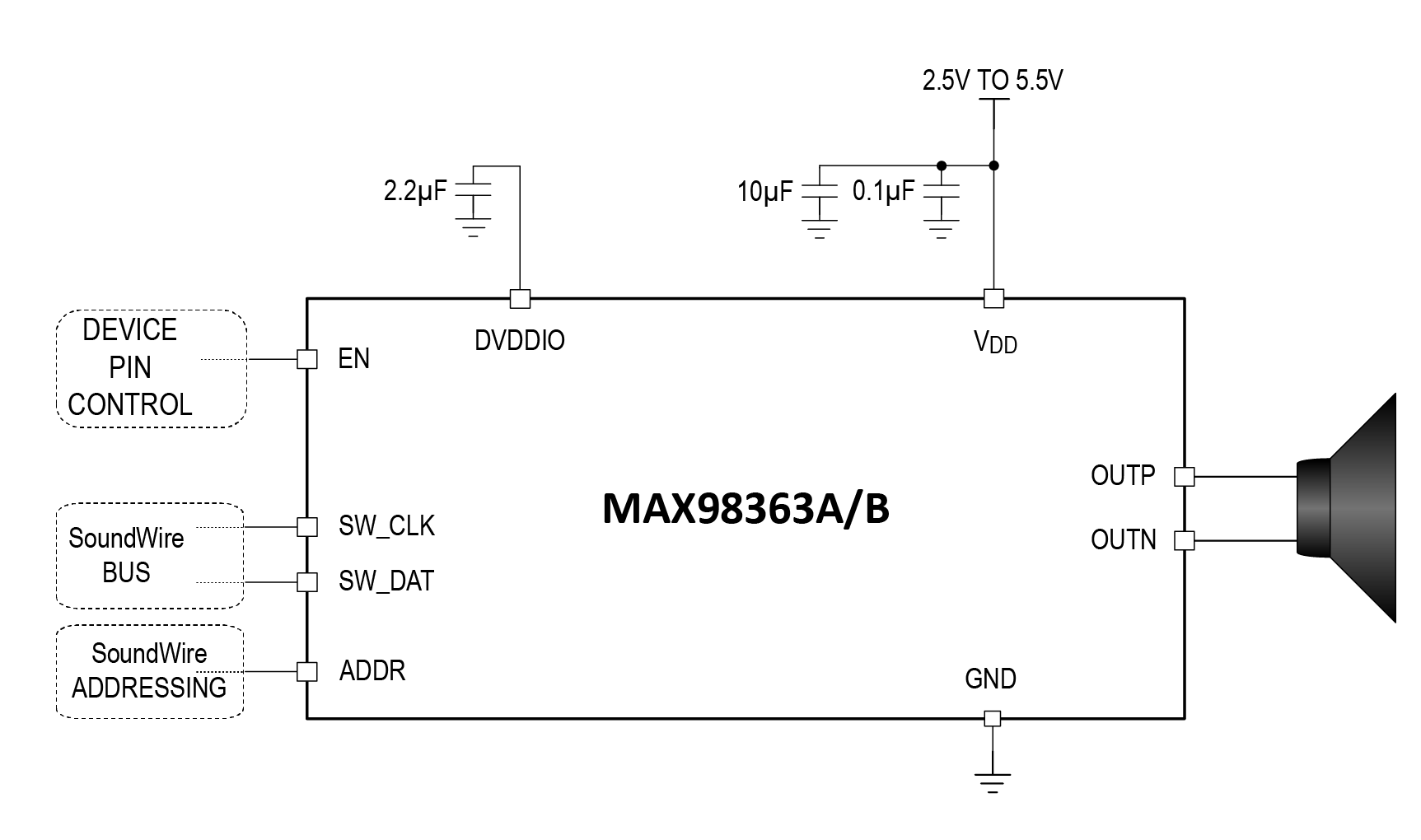

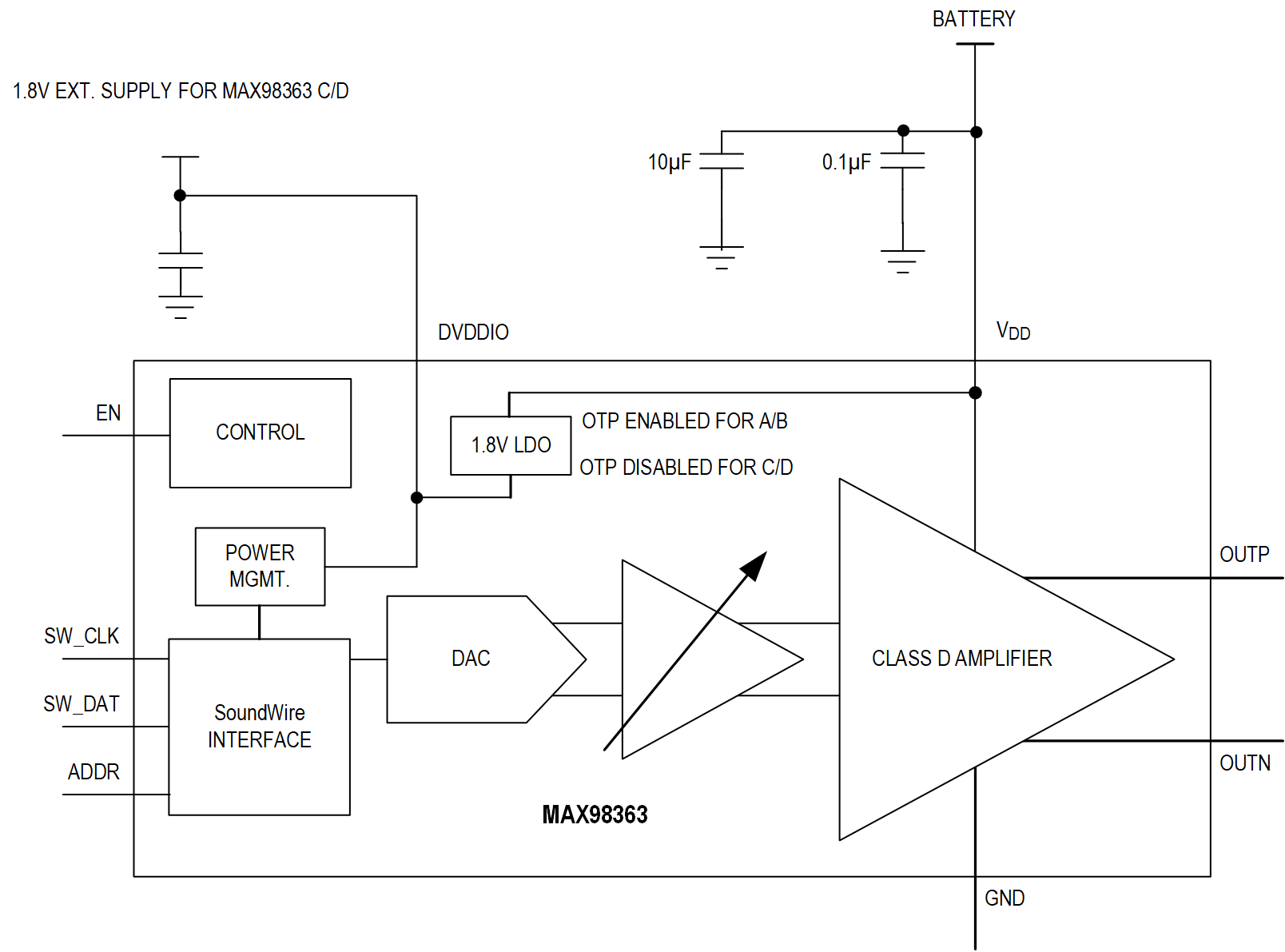

MAX98363 Simplified Block Diagram MAX98363 Detailed Block Diagram MAX98363 Typical Application Circuit External MAX98363 Typical Application Circuit Internal MAX98363 Pin Configuration
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

工具及仿真模型

IBIS 模型 1

评估套件

eval board
schematic 1
MAX98363 DEV Board

MAX98363 开发板

立即购买 更多内容

特性和优点

  •  兼容 MIPI SoundWire v1.2
  • 为 4Ω 提供 3.2W 输出功率（5V 时）
  • 单电源供电（2.5V 至 5.5V）
  • 12.3mW 静态功耗，具有外部 DVDDIO
  • 92% 效率（RL = 8Ω、THD+N = 10%）
  • 12.8μ VRMS 输出噪声
  • 108.5dB 动态范围
  • 低 0.014% THD+N (1kHz)
  • 复杂的终端速率控制支持无滤波 D 类输出
  • 广泛的爆音与喀哒声降低电路
  • 采用节省空间的封装：9 焊球，晶圆级封装 (WLP)
    • 1.528mm x 1.528mm，0.4mm 间距

产品详情

MAX98363 开发板（DEV 板）是一款完全装配且经过测试的应用板，可用于评估 MAX98363A/MAX98363B/MAX98363C/MAX98363D，这些是小型 SoundWire® v1.2 兼容输入 D 类单声道放大器。

MAX98363 开发板设计用于与外部 SoundWire 管理器配合使用，该管理器将提供 v1.2 SoundWire 时钟和数据。为 DEV 板供电只需要 VDD 的单个 2.5V 至 5.5V 电源输入。数据手册中的图 1 和图 2 详细说明了 DEV 板连接和跳线位置。

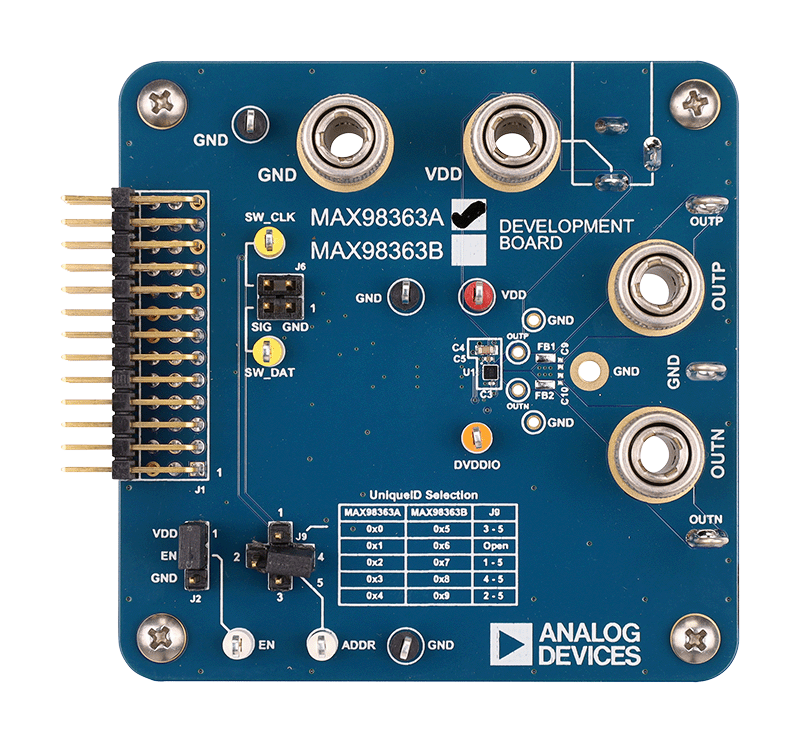

MAX98363 DEV Board
MAX98363 开发板
MAX98363 DEV Board Photo
