MAX49918

推荐用于新设计

具有宽测量范围的双向即时可编程增益电流检测放大器

数据手册 (Rev. 0) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 通过I2C的可编程增益选项范围：10V/V至200V/V（8个步进）
  • 输入失调电压：±1μV（典型值）(REF1 = REF2 = VDD/2)
  • 输入失调电压：±5μV（典型值）（增益 = 20V/V时，REF1 = VDD且REF2 = GND）
  • 增益误差：±0.01%（典型值）
  • 输入电压范围：-5V至+70V
  • -6V至+80V保护能力
  • -3dB带宽：70kHz（增益 = 20V/V）
  • 直流共模抑制比：145dB
  • 轨到轨输出
  • 采用3mm x 3mm、TDFN-10封装
  • 温度范围：-40°C至+125°C

MAX49918是一款高精度电流检测放大器(CSA)，I2C可编程增益选项范围为10V/V至200V/V，步进为8。多个可编程增益选项为用户动态更改增益提供了极大的灵活性。

该IC的工作输入共模范围为-5V至+70V，保护范围可扩展至-6V和高达+80V，可防止电池反接和高压尖峰。

该器件具有±1μV（典型值）的低输入失调和±0.01%（典型值）的低增益误差，非常适合高精度电流测量。

该IC采用+2.7V至+5.5V电源供电，典型静态电源电流为0.7mA。该器件的完整工作温度范围为-40°C至+125°C。该IC具有双向电流检测功能，采用3mm x 3mm、10引脚TDFN封装。

应用

  • 监控不同的电流电平
  • 跨多个系统变量使用相同的电流检测电阻
  • 由于检测电阻的限制，需要非典型增益值
  • H桥电机和电磁阀电流检测
  • 电池电流监测
  • 高侧和低侧精密电流检测
MAX49918
具有宽测量范围的双向即时可编程增益电流检测放大器

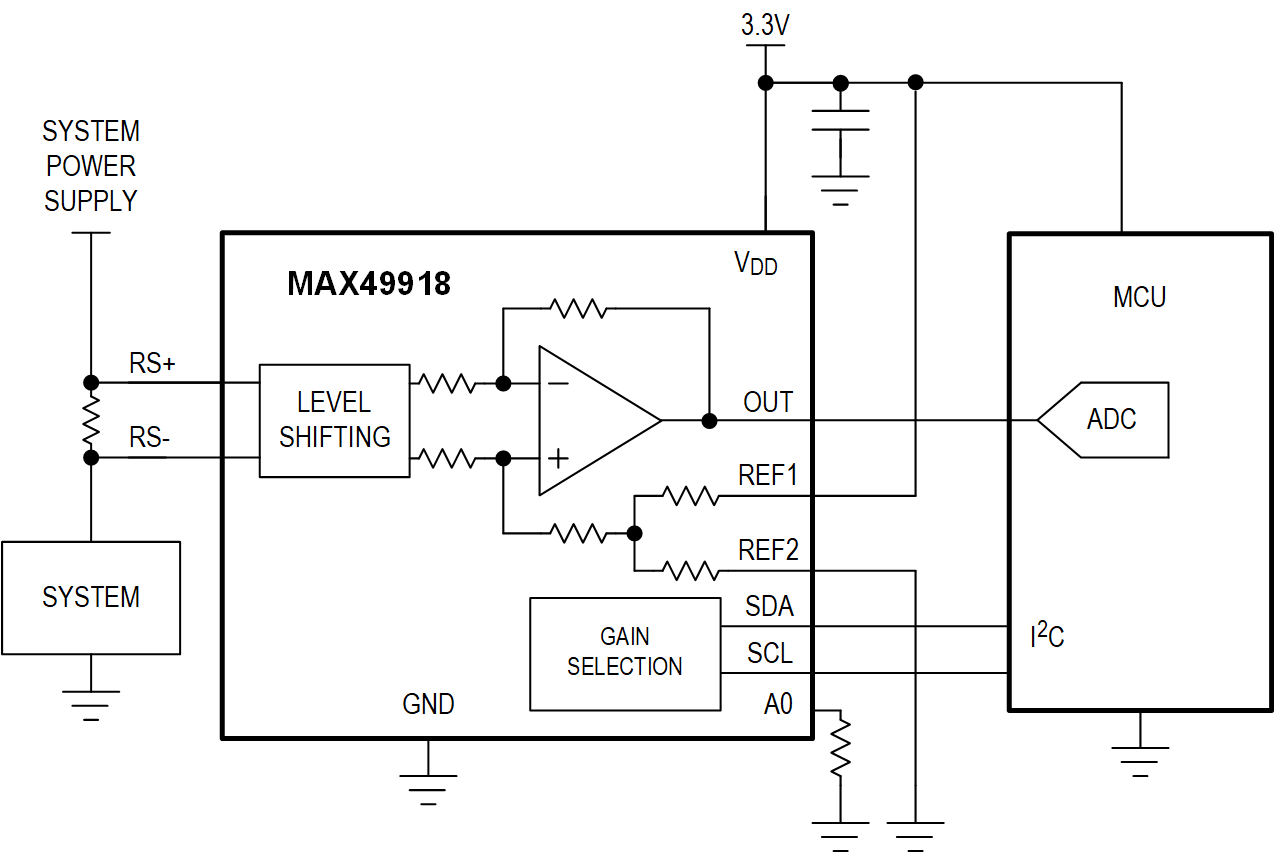

MAX49918 Simplified Block Diagram MAX49918 Pin Configuration
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

工具及仿真模型

LTspice

LTspice中提供以下器件型号：

  • MAX49918
LTspice

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

评估套件

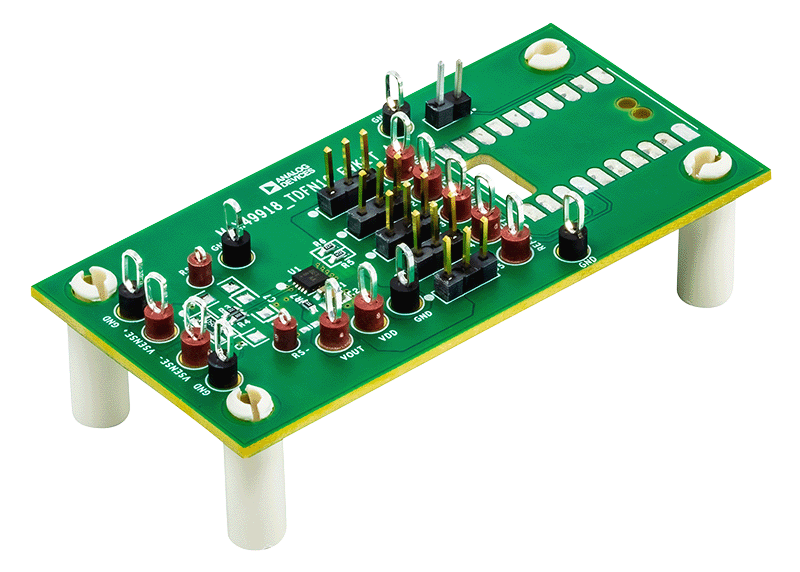

eval board
schematic 1
schematic 2
schematic 3
MAX49918EVKIT

MAX49918评估套件

立即购买 更多内容

特性和优点

  • 通过I2C的可编程增益选项范围：10V/V至200V/V（8个步进）
  • 输入失调电压：±1μV（典型值）(REF1 = REF2 = VDD/2)
  • 输入失调电压：±5μV（典型值）（增益 = 20V/V时，REF1 = VDD且REF2 = GND）
  • 增益误差：±0.01%（典型值）
  • 输入电压范围：-5V至+70V
  • -6V至+80V保护能力
  • -3dB带宽：70kHz（增益 = 20V/V）
  • 直流共模抑制比：145dB
  • 轨到轨输出
  • 采用3mm x 3mm TDFN-10封装
  • 温度范围：-40°C至+125°C

产品详情

MAX49918评估套件（EV套件）是一个经过全面测试且已装配完成的电路，用于演示MAX49918的功能。MAX49918是一款高精度、宽测量范围、可编程增益、双向电流检测放大器，可监控两个不同的电流电平。

MAX49918的增益通过I2C通信进行编程。

MAX49918评估套件的工作温度范围为-40°C至+125°C汽车温度范围。

该评估套件预留了PCB尺寸，以便在其上焊接MAX32625PICO板。借助MAX32625PICO板，用户可以通过GUI软件方便地控制增益。
MAX49918EVKIT
MAX49918评估套件

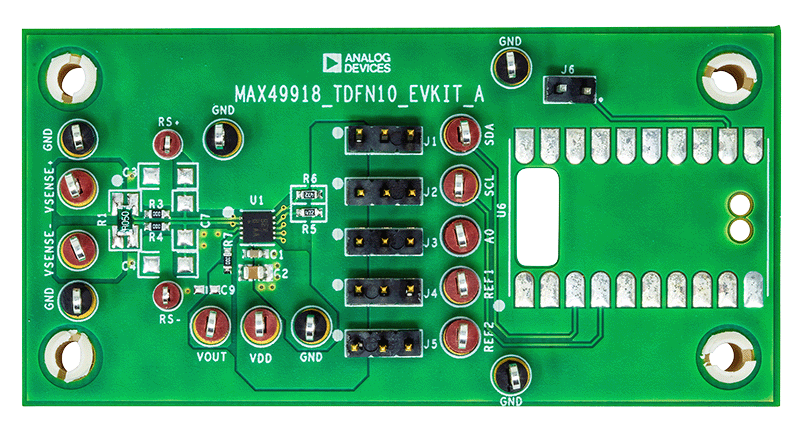

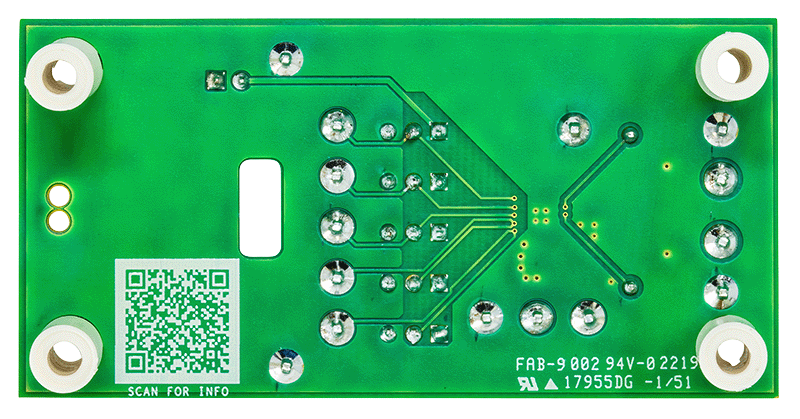

MAX49918-TDF10-EVKIT-ANGLE MAX49918-TDF10-EVKIT-TOP MAX49918-TDF10-EVKIT-BOTTOM
