LTC2662

推荐用于新设计

5 通道、300mA 电流源输出 16 位 SoftSpan DAC

数据手册 (Rev. B) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 每个通道可编程输出范围：
    300mA, 200mA, 100mA, 50mA, 25mA, 12.5mA, 6.25mA 和 3.125mA
  • 灵活的2.85V至33V电源电压
  • 保证的 1V 压差
  • 每个输出通道具有单独的电压电源
  • 连接至任选负电源的内部开关
  • 所有范围内均具有全16位分辨率
  • 保证工作温度范围 −40°C 至 125°C
  • 精准的 (10ppm/°C 最大值) 内部基准或外部基准输入
  • 模拟多路复用器监视电压和电流
  • 通过 SPI 或专用引脚实现 A/B 转换
  • 1.8V 到 5V SPI 串行接口
  • 5mm × 5mm 32 引脚 QFN 封装

LTC®2662 是一个 5 通道、16位电流源数模转换器系列，可提供 5 个高合规性电流源输出，保证在 200mA时的压差为 1V。该器件支持高达 32V 的负载电压。有 8 个电流范围，每个通道均可编程，全标度输出高达 300mA；而且通道可并联，以便对大电流进行超精细调节，或者提供高达 1.5A 的组合输出。

为每个输出通道提供了一个专用电源引脚。每个通道都可以在 2.85V 至 33V 的电压范围内工作，内部开关允许将任何输出拉至可选的负电源。

LTC2662 内置一个精准的集成化 1.25V 基准 (最大值为 10ppm/°C)，可选择使用一个外部基准。

可兼容 SPI / Microwire 标准的3线式串行接口可依靠低至 1.71V 的逻辑电平工作，时钟频率高达 50MHz。

应用

  • 可调谐激光器
  • 半导体光学放大器
  • 阻抗式加热器
  • 电流模式偏置
  • 比例螺线管驱动器
LTC2662
5 通道、300mA 电流源输出 16 位 SoftSpan DAC
LTC2662 Application Circuit LTC2662 Pin Configuration LTC2662 Performance Graph
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 2

用户手册 1

应用笔记 2

技术文章 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

器件驱动器 2

工具及仿真模型

IBIS 模型 1

评估套件

eval board
schematic 1
DC2692A-A

LTC2662演示板 | 五通道，16位/12位，300mA、SoftSpan电流源DAC

立即购买 更多内容

产品详情

演示电路2692A-A 纳入了采用 5mm × 5mm QFN 封装并具 10ppm/°C 基准的 LTC2662 5 通道、16位、300mA、电流源 DAC。该器件具有 3.125mA 至 300mA 的每通道 SoftSpan™ 配置、用于每个输出的单独电源、和一个可将任何输出引脚连接至 V− 的内部开关。

可提供兼容引脚的 12 位版本以满足 DC2692A-B 的低分辨率要求。

eval board
schematic 2
schematic 3
schematic 4
EVAL-LTC2662

用于 LTC2662-16 5 通道、300mA 电流源输出 16 位 SoftSpan DAC 的评估板

立即购买 更多内容

特性和优点

  • 适用于 LTC2662-16 的功能完备的评估板
  • PC 控制配合 EVAL-SDP-CK1Z 板一起使用

产品详情

本用户指南解释了 LTC2662 16 位、5 通道、电流输出 DAC 的 EVAL-LTC2662-ARDZ 的操作，从而实现快速原型制作和缩短设计时间。该设备具有每通道 3.125mA 至 300mA 的 SoftSpan™ 配置，每个输出都有独立的电源，并且有一个内部开关，允许将任何输出引脚连接到 V−。LTC2662 可在 2.8V 至 33V VDD 电源下工作，并包含一个 1.25V 内部低噪声基准电压源。使用 EVAL-LTC2662-ARDZ 时，必须结合本用户指南参考 LTC2662 数据表。

评估板可通过 SDP-K1 板连接到 PC，或通过 PMOD 连接直接连接到微控制器（需要断开 SDP-K1）。
DC2692A-A
LTC2662演示板 | 五通道，16位/12位，300mA、SoftSpan电流源DAC

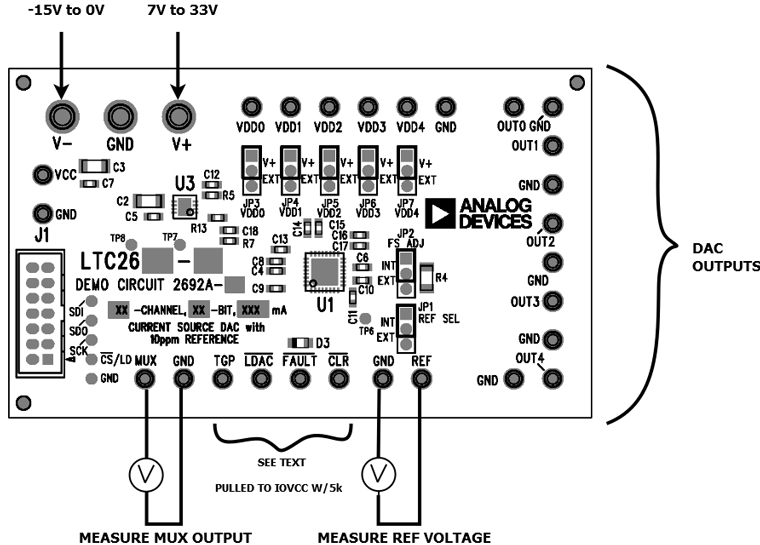

DC2692A Application Circuit
EVAL-LTC2662
用于 LTC2662-16 5 通道、300mA 电流源输出 16 位 SoftSpan DAC 的评估板
EVAL-LTC2662 Board Photo Angle View EVAL-LTC2662 Board Photo Top View EVAL-LTC2662 Board Photo Bottom View
