LT5401

适用于精密放大器的匹配电阻器网络

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
查看： 产品详情
arrow-icon

不是您想寻找的产品？

viewall 去产品选项表
file 查看数据手册 (Rev.0)
Documentation 查看所有文档
LTspice LTC6363 - Differential Amplifiers and ADC Drivers, LT5401 - Analog Functions Download 1.18 KB
产品模型 10
特性
  • 已针对与全差分和差动放大器配合使用而进行优化
  • 完美匹配
    • 电阻比匹配 ±0.003%（最大值）
    • 96.5dB CMRR（最小值）
    • 增益误差 ±25ppm（最大值）
    • 匹配温度漂移 ±0.5ppm/°C（最大值）
  • 工作电压 ±35V（±36V 绝对最大值）
  • 绝对电阻值温度漂移 8ppm/°C
  • 长期稳定性：<8ppm（6500 小时）
  • 具有 ESD 保护的输入
  • 工作温度 –55°C 至 150°C
  • 10 引脚 MSOP 封装
更多细节
show more Icon

LT5401 是一款超精密匹配电阻器网络，已针对与全差分和差动放大器配合使用而进行优化，在整个温度范围内具有完美的匹配规格。LT5401 包含两串匹配电阻器，每串提供三个分接点。由此得到的匹配率非常适合精密设置差分放大器的增益或衰减。

当用于配置差分或差动增益时，LT5401 的完美比率匹配可确保实现离散无源组件难以实现的高 CMRR、低增益误差和低增益漂移水平。这种高精密度可在许多应用中降低校准要求，并可提供比 ±0.01% 离散解决方案高 10 倍的性能。

LT5401 采用紧凑的 10 引脚 MSOP 封装，该封装具有裸焊盘，可在 –55°C 至 150°C 的温度范围内提升热性能。

应用

  • 全差分放大器
  • 差动放大器
  • 基准分频器
  • 精密加法/减法
Show More Arrow image
file 查看数据手册 (Rev.0)
Documentation 查看所有文档
LTspice LTC6363 - Differential Amplifiers and ADC Drivers, LT5401 - Analog Functions Download 1.18 KB
产品模型 10
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

LT5401

文档

3
overlayclose

筛查

1 应用

mobileoverlaydownarrow
  • 全部
    TickIcon
  • 数据手册
  • 用户手册
  • 全部
    TickIcon
  • 英文
  • 日文
resetfilter

重置过滤器

数据手册

2

PDF Vector

PDF

更新 11/07/2019
英文

LT5401: Matched Resistor Network for Precision Amplifiers Data Sheet (Rev.0)

打开PDF文件

redirect
932.76 K
download

下载 PDF

PDF Vector

PDF

更新 11/07/2019
日文

LT5401: 高精度アンプのための整合した抵抗ネットワーク データシート

打开PDF文件

redirect
932.76 K
download

下载 PDF

用户手册

1

PDF Vector

PDF

更新 11/08/2019
英文
UG-1467: EVAL-LT5401 User Guide (Rev.0) redirect icon

317.38 K

download

下载 PDF

没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号 引脚/封装图-中文版 文档 CAD 符号，脚注和 3D模型
LT5401AHMSE#PBF 10-Lead MSOP w/ EP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT5401AHMSE#TRPBF 10-Lead MSOP w/ EP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT5401AIMSE#PBF 10-Lead MSOP w/ EP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT5401AIMSE#TRPBF 10-Lead MSOP w/ EP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT5401HMSE#PBF 10-Lead MSOP w/ EP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT5401HMSE#TRPBF 10-Lead MSOP w/ EP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT5401IMSE#PBF 10-Lead MSOP w/ EP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT5401IMSE#TRPBF 10-Lead MSOP w/ EP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT5401MPMSE#PBF 10-Lead MSOP w/ EP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT5401MPMSE#TRPBF 10-Lead MSOP w/ EP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

2月 4, 2020

- 20_0130

Laser Top Mark Conversion for 10-Lead MSOP Packages Assembled in ADPG and UTAC

LT5401AHMSE#PBF

量产

LT5401AHMSE#TRPBF

量产

LT5401AIMSE#PBF

量产

LT5401AIMSE#TRPBF

量产

LT5401HMSE#PBF

量产

LT5401HMSE#TRPBF

量产

LT5401IMSE#PBF

量产

LT5401IMSE#TRPBF

量产

LT5401MPMSE#PBF

量产

LT5401MPMSE#TRPBF

量产

pdf

PCN20_0130_Form

external-icon

xls

Material_Report

Download

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

2月 4, 2020

- 20_0130

arrow down

Laser Top Mark Conversion for 10-Lead MSOP Packages Assembled in ADPG and UTAC

LT5401AHMSE#PBF

量产

LT5401AHMSE#TRPBF

量产

LT5401AIMSE#PBF

量产

LT5401AIMSE#TRPBF

量产

LT5401HMSE#PBF

量产

LT5401HMSE#TRPBF

量产

LT5401IMSE#PBF

量产

LT5401IMSE#TRPBF

量产

LT5401MPMSE#PBF

量产

LT5401MPMSE#TRPBF

量产

pdf

PCN20_0130_Form

external-icon

xls

Material_Report

Download

软件和型号相关生态系统

评估套件 1

reference details image

EVAL-LT5401

LT5401 评估板

zoom

EVAL-LT5401

LT5401 评估板

download icon

下载

 print icon

打印

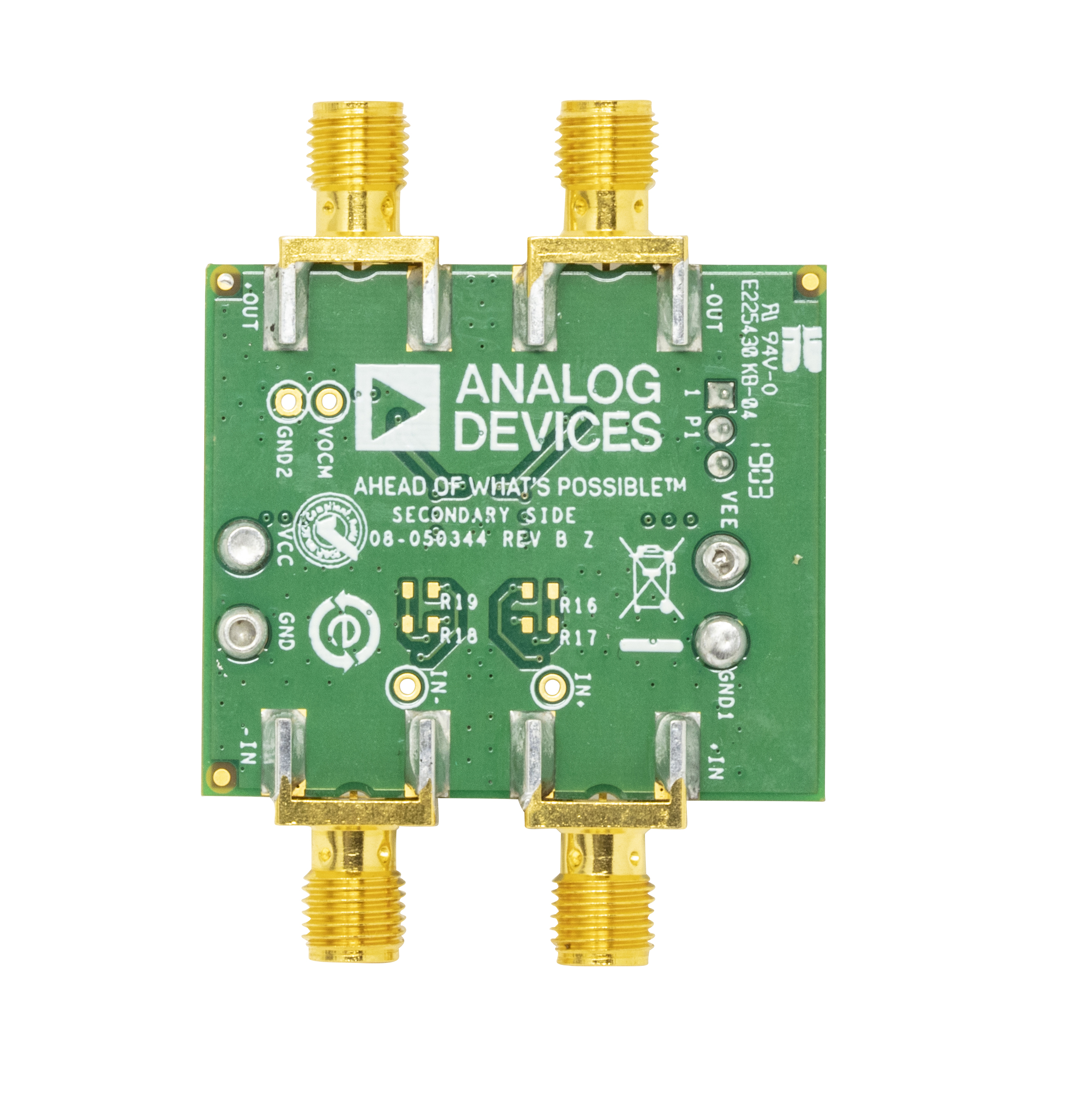

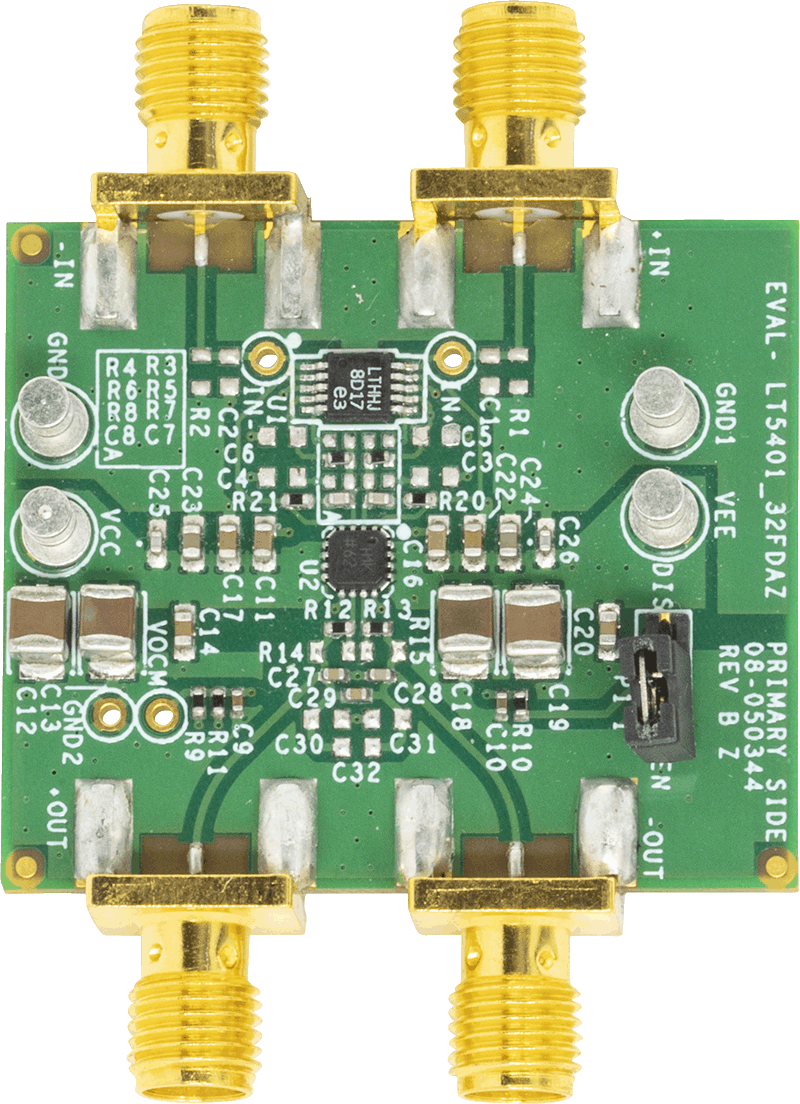

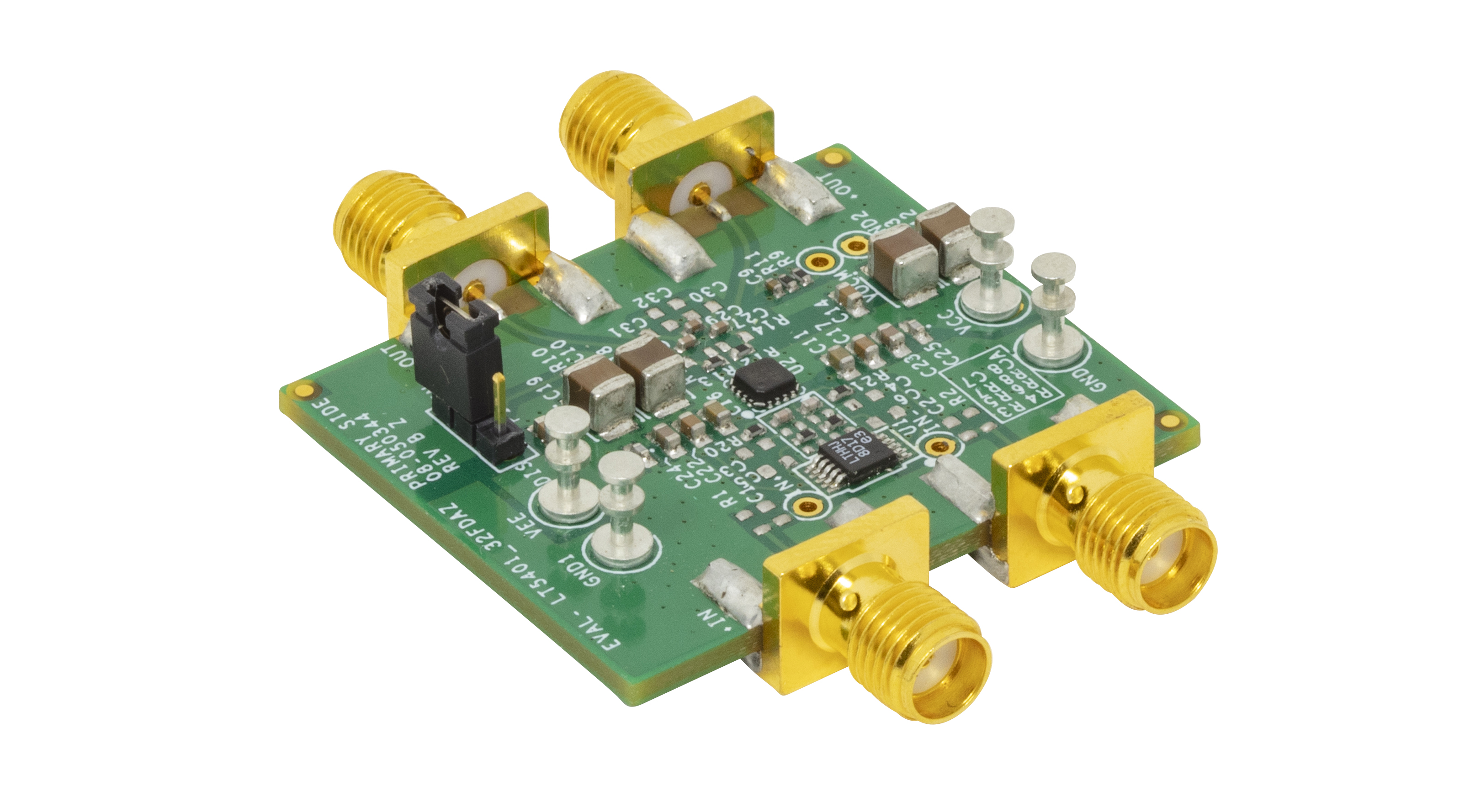

EVAL-LT5401
LT5401 评估板

特性和优点

  • 支持利用全差分放大器对 LT5401 进行快速评估
  • 具有高 CMRR 与频率（1 MHz 时为 82 dB）的独立全差分评估板
  • 在整个工作温度范围内具有高增益精度 (0.01%)
立即购买 更多内容

产品详情

ADI 公司的 EVAL-LT5401_32FDAZ 可让用户评估 LT5401 的性能。LT5401 是一款超精密匹配电阻器网络，用于配置全差分放大器的增益。板载 LT5401 与 300 MHz 全差分放大器电路 (ADA4932-1) 配对使用。

EVAL-LT5401_32FDAZ 接受单端或差分输入信号。

经过优化的电源层和接地层确保了低噪声和高速运行。组件布置和电源旁路可实现高电路灵活性和较佳性能。

LT5401 和 ADA4932-1 数据手册中分别提供了 LT5401 和 ADA4932-1 的完整规格说明。使用 EVAL-LT5401_32FDAZ 时，应参阅这些数据手册，同时参阅本用户指南。

应用

  • 全差分放大器

资料

pdf icon

PDF

UG-1467: EVAL-LT5401 User Guide (Rev.0) Download

317.38 K

更多 Arrow image

评估套件1

evaluation kit item images

EVAL-LT5401

LT5401 评估板

工具及仿真模型 1

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

启动此部分的现成LTspice演示电路：

第1步：下载并在计算机上安装LTspice。

第2步：单击下面的链接，下载演示电路。

第3步：如果在单击以下链接之后LTspice未自动打开，可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后，请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。

spice tool Lt Spice

LTC6363 - Differential Amplifiers and ADC Drivers, LT5401 - Analog Functions Download

1.18 K
