HMC479
过期
HMC479MP86 / HMC479ST89
SiGe、HBT增益模块放大器，采用SMT封装，dc至5 GHz
- 产品模型
- 5
Viewing:
产品详情
- P1dB输出功率： 18 dBm
- 增益： 15 dB
- 输出三阶交调截点(IP3)： 33 dBm或34 dBm
- 可级联50 Ω输入/输出
- 单电源： 5 V至12 V
- 业界标准SOT89封装
HMC479器件为SiGe、异质结双极性晶体管(HBT)增益模块MMIC、SMT放大器，工作频率范围为dc至5 GHz。 这些放大器可用作可级联50 Ω RF/IF增益级以及LO或PA驱动器，输出功率高达21 dBm。 HMC479放大器提供15 dB增益，33 dBm或34 dBm输出IP3 (850 MHz)，同时在单正电源下功耗仅为72 mA。 达林顿反馈拓扑结构可降低对正常工艺变化的敏感度，提供出色的温度增益稳定性，只需极少的外部偏置元件。
应用
- 蜂窝/PCS/3G
- 固定无线和WLAN
- CATV、电缆调制解调器和直播卫星(DBS)
- 微波无线电和测试设备
参考资料
质量文档 4
磁带和卷轴规格 2
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|

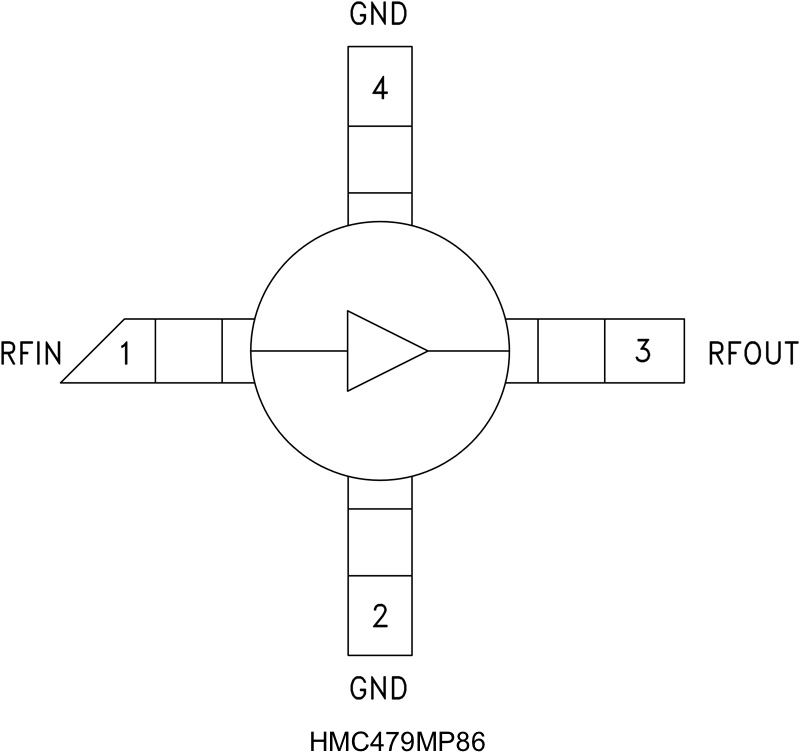

| HMC479MP86E | 4-Lead MP86 | ||
| HMC479MP86ETR | 4-Lead MP86 | ||

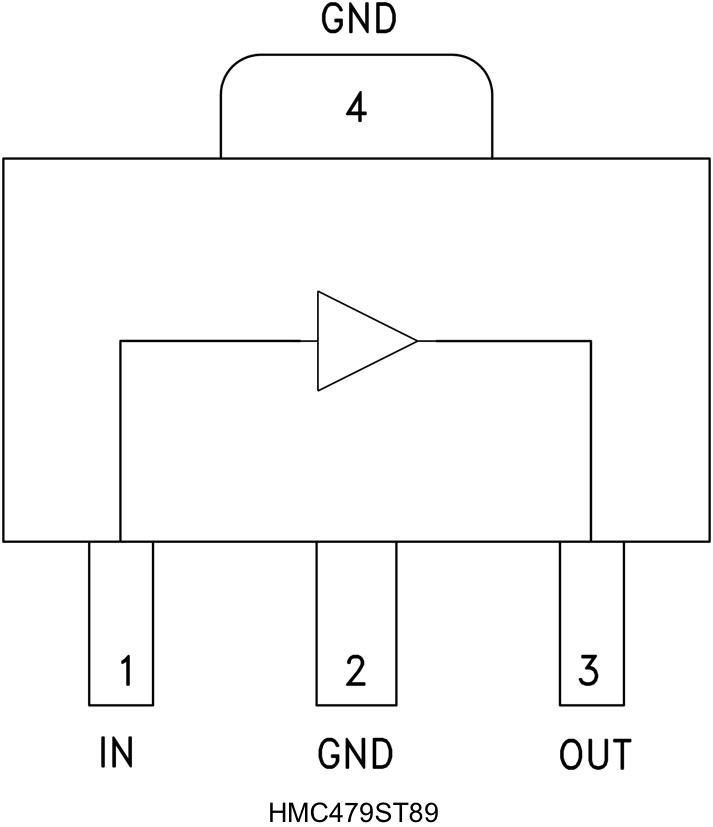

| HMC479ST89E | 3-Lead SOT-89 | ||
| HMC479ST89ETR | 3-Lead SOT-89 | ||
| HMC479ST89TR | 3-Lead SOT-89 |
| 产品型号 | 产品生命周期 | PCN |
|---|---|---|
|
12月 14, 2015 - 15_0026 Discontinuance of Select Hittite Microwave Products (HMC) from Analog Devices |
||
| HMC479MP86E | 过期 | |
| HMC479MP86ETR | ||
| HMC479ST89E | ||
| HMC479ST89ETR | ||
| HMC479ST89TR | 过期 | |
这是最新版本的数据手册
软件资源
找不到您所需的软件或驱动?
申请驱动/软件硬件生态系统
| 部分模型 | 产品周期 | 描述 |
|---|---|---|
| HMC311ST89 | InGaP HBT增益模块放大器，采用SMT封装，DC - 6 GHz |
工具及仿真模型
评估套件
HMC479ST89 评估板
