HMC380

过期

PCS/UMTS高IP3下变频器,采用SMT封装,1.7 - 2.2 GHz

Viewing:

概述

  • +19 dBm输入IP3
  • 低LO驱动: -5 dBm
  • 转换增益: 11 dB
  • 噪声系数: 9 dB
  • 单正电源: +5V、165 mA

HMC380QS16G(E)是一款高线性度下变频器接收机IC,适合1.7 - 2.2 GHz范围内的PCS/UMTS基础设施应用。 该接收机IC用于支持需要高三阶交调截点的UMTS应用。 无源混频器与高动态范围IF放大器进行耦合,可实现+19 dBm的输入IP3。 该变频器提供11.5 dB增益和9 dB典型单边带噪声系数。 IC采用+5V正电源轨供电,功耗为165 mA,同时仅需-5 dBm的LO驱动。 该设计无需外部巴伦。 该混频器支持50 MHz至300 MHz范围内的IF频率。


应用

  • GSM、GPRS和EDGE基础设施
  • CDMA、WCDMA基础设施
  • PHS基础设施

HMC380

PCS/UMTS高IP3下变频器,采用SMT封装,1.7 - 2.2 GHz

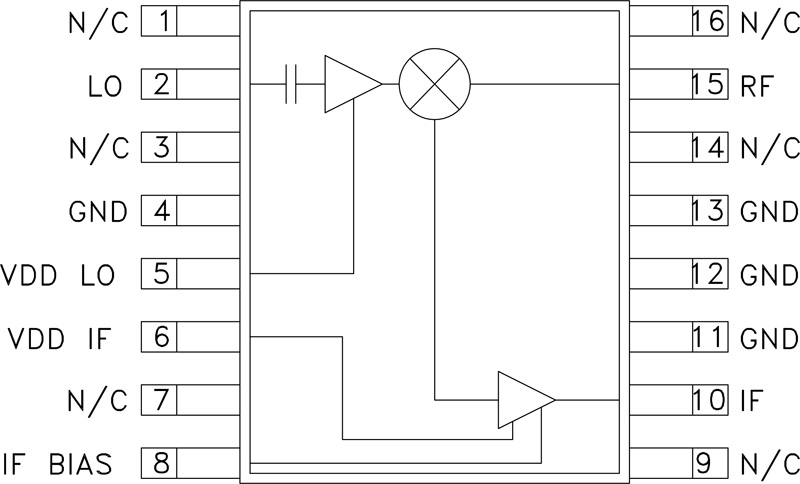

hmc380qs16g_fbl
