概览
优势和特点
- 集成isoPower的隔离式DC/DC转换器
- 最高150 mW输出功率
- 四个DC至150 Mbps信号隔离通道

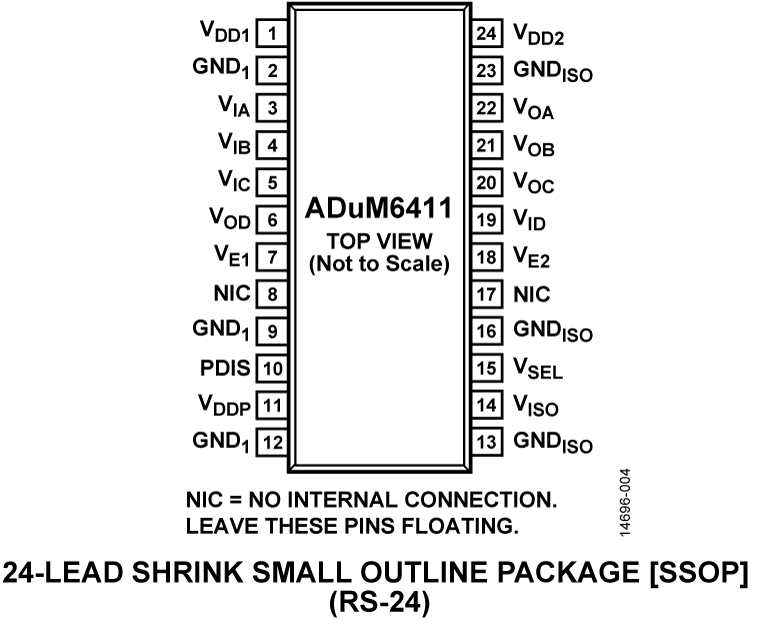

- 24引脚SSOP封装，爬电距离为5.3 mm
- 工作温度最高可达：105°C
- 高共模瞬变抗扰度：100 kV/μs
- 安全和法规认证
- UL认证（申请中）
– 1分钟3750 V rms，符合UL 1577 - CSA元件验收通知5A（申请中）
- 符合VDE标准证书（申请中）
– DIN V VDE V 0884-10 (VDE V 0884-10):2006-12
– VIORM = 565 V峰值
产品详情
ADuM6410/ADuM6411/ADuM6412均为集成isoPower®隔离式DC/DC转换器的四通道数字隔离器。该DC/DC转换器采用ADI公司的iCoupler®技术，能够提供可在3.15 V和5.25 V之间调节的稳压隔离电源。
在低功耗隔离设计中，ADuM6410/ADuM6411/ADuM6412无需使用单独的隔离式DC/DC转换器。利用iCoupler芯片级变压器技术，能够隔离逻辑信号和DC/DC转换器的磁性元件。因此可提供小尺寸、完全隔离的解决方案。
ADuM6410/ADuM6411/ADuM6412隔离器提供四个独立的隔离通道，支持多种通道配置和数据速率（更多信息请参考订购指南）。
应用
- RS-232收发器
- 电源启动偏置和栅极驱动
- 隔离传感器接口
- 工业PLC
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。

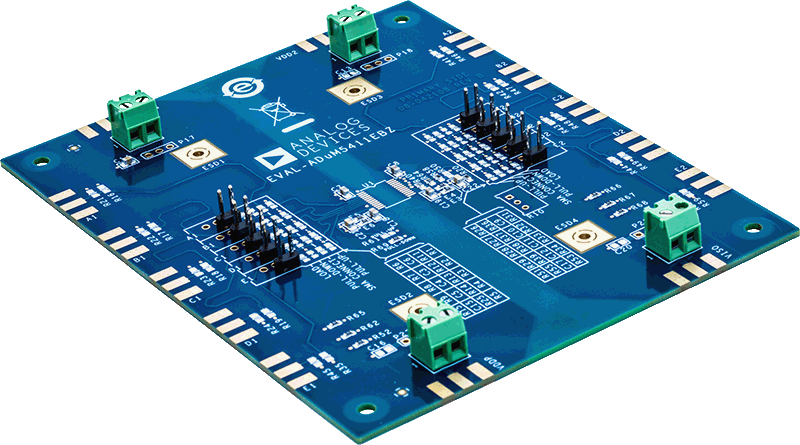

评估套件 (1)
参考资料
-
数字隔离器产品选型与资源指南2/7/2020PDF4 M
-
Enhanced Protection with the Latest iCoupler® Digital Isolation2/7/2020PDF2 M
工具及仿真模型
IBIS模型
IBS
ADuM5411/ADuM6411 IBIS Model
729.96 K
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| ADUM6411BRSZ | 材料声明 | 质量和可靠性 | 24-Lead SSOP | |
| ADUM6411BRSZ-RL7 | 材料声明 | 质量和可靠性 | 24-Lead SSOP | |
| Wafer Fabrication Data |
