ADXL366
推荐用于新设计微功率、3 轴、±2g/±4g/±8g 数字输出 MEMS 加速度计
- 产品模型
- 2
概述
- 电源输出电压范围
- 1.1V 至 3.6V，允许单节电池供电
- 内部电源调节以实现高 PSRR
- 超低功耗
- 100Hz ODR（50Hz 带宽）、2.0V 电源时为 0.96μA
- 唤醒模式下电流消耗为 191nA
- 待机模式下电流消耗为 47nA
- 高灵敏度：0.25毫克/LSB
- 内置系统级节能功能
- 仅需 120nA 附加电流的计步器
- 仅增加 35 nA 电流的单击和双击检测
- 可调节阈值睡眠和唤醒模式，用于运动激活
- 自主中断处理
- 深度 512 样本嵌入式 FIFO 可最大程度地减少主机处理器负载
- 唤醒状态输出可实现运动激活开关
- 超低噪声模式、2g 范围和 100Hz ODR 下的噪声密度为 130μg/√Hz
- 通过外部触发器实现加速度样本同步
- 片上温度传感器
- 内部两极抗混叠滤波器
- SPI（4 线）和 I2C 数字接口
- 小巧纤薄，2.2 mm × 2.3 mm × 0.87 mm，12 端子 LGA 封装

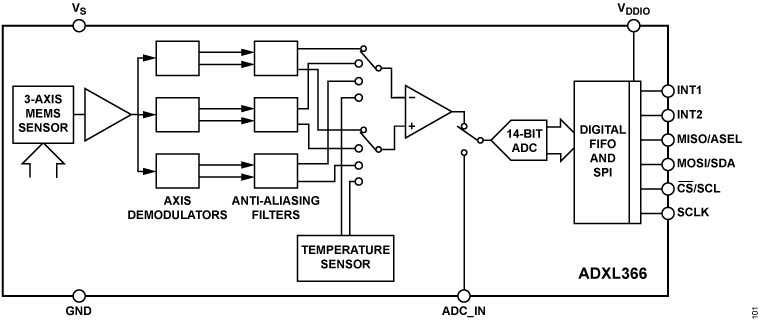

ADXL366 是一款超低功耗、3 轴微机电系统 (MEMS) 加速度计，在 100Hz 输出数据速率 (ODR) 下仅消耗 0.96μA，在运动触发唤醒模式下仅消耗 191nA。与使用功率占空比来实现低功耗的加速度计不同，ADXL366 不会通过欠采样来混叠输入信号，而是以所有数据速率对传感器的全带宽进行采样。
ADXL366 提供 14 位输出分辨率。当较低的分辨率足够时，还提供 8 位格式的数据以实现更高效的单字节传输。此外，为了 ADXL362 设计兼容性，还提供了 12 位格式化数据。测量范围为 ±2g、 ±4g 和 ±8g， ±2g 范围内的分辨率为 0.25mg/LSB。
除了超低功耗之外，ADXL366 还具有许多可实现真正系统级功耗降低的功能。该套件包括一个可配置的计步器、一个深度多模输出先进先出 (FIFO)、一个内置微功耗温度传感器，一个具有中断功能的、用于附加模拟输入同步转换的内部模数转换器 (ADC)，可以任何输出数据速率运行的单击和双击检测（只需增加 35 nA 的电流），以及防止误触发的状态机。此外，ADXL366 还提供对采样时间和/或外部时钟的外部控制。
ADXL366 的工作电源电压范围为 1.1V 至 3.6V，必要时可以与采用单独电源电压的主机接口。ADXL366 采用 2.2mm × 2.3mm × 0.87mm 尺寸、12 端子 LGA 封装，并且与 ADXL367引脚兼容。
应用
- 全天候传感
- 助听器
- 生命体征监测设备
- 运动节能开关
- 动作激活计量套件
- 单电池操作的智能手表
- 智能家居
参考资料
数据手册 1
用户手册 1
视频 2
器件驱动器 1
模拟对话 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

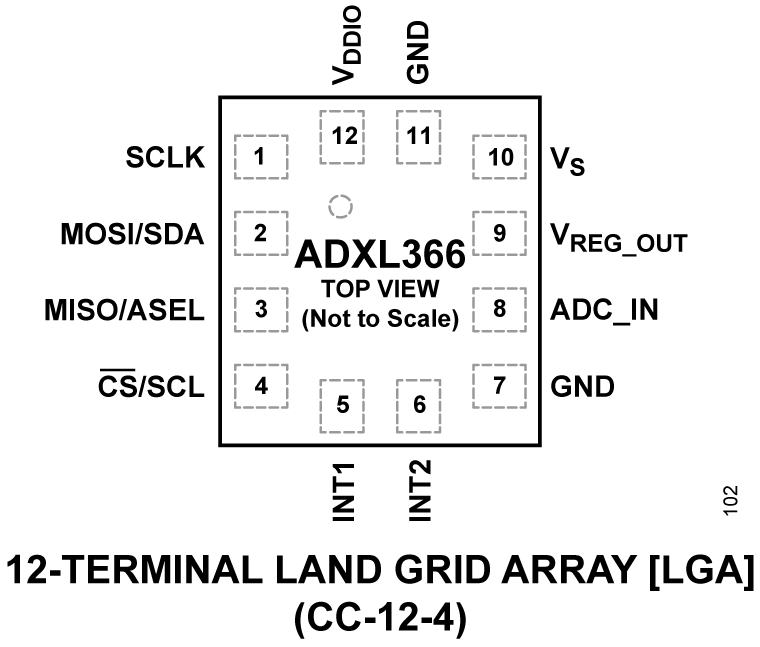

| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| ADXL366BCCZ-RL | LGA/CASON/CH ARRY SO NO LD | ||
| ADXL366BCCZ-RL7 | 12-terminal LGA (2.2 mm x 2.3 mm x 0.87 mm) |
软件资源
器件驱动器 1
Evaluation Software 0
找不到您所需的软件或驱动?
硬件生态系统
| 部分模型 | 产品周期 | 描述 |
|---|---|---|
| 保护开关和控制器 1 | ||
| ADP195 | 量产 | 采用反向电流阻挡的逻辑控制型高端电源开关 |
评估套件

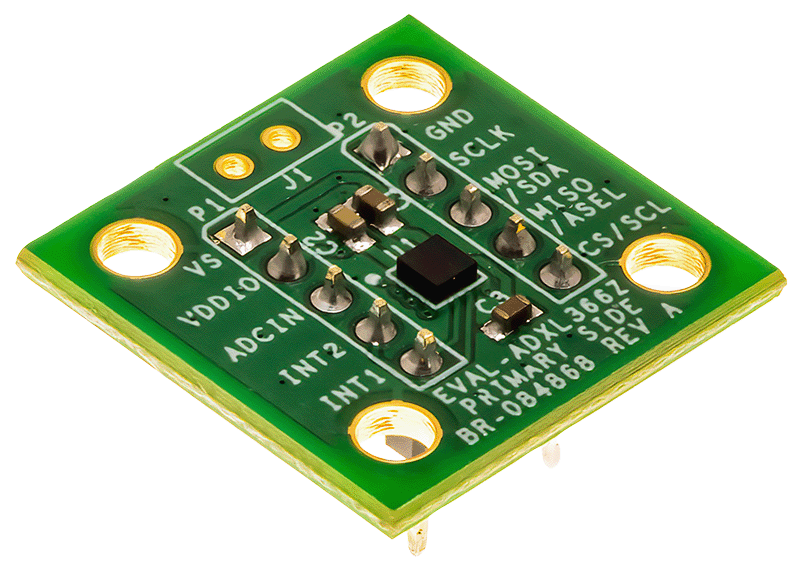

评估 ADXL366 超低功耗、±2g/±4g/±8g 数字加速度计分线板
