特性
- 7.05 V稳定型分流基准电压源
- 低温度系数：0.2 ppm/℃
- 提供4引脚TO-46和8引脚LCC封装
- 典型的参考噪声(10 Hz < f < 1 kHz)：1.84 μV rms
- 初始精度范围：–300 mV至+250 mV
- 低动态阻抗：采用TO-46封装为0.04 Ω，采用LCC封装为0.011 Ω
- 为TO-46提供外部热绝缘体
- 支持传统LM399升级，现在也适用于表贴技术(SMT)
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=zh&h=24&w=24&hash=7CDDC996281D9E966D391D97E93C6727){kind=icon}
ADR1399精密分流基准电压源在较宽的电压、温度和静态电流条件下具有出色的温度稳定性。温度稳定环路与单片衬底上的有源齐纳管相结合，几乎消除了电压随温度的变化。次表面齐纳电路的静态电流IREF为3 mA，并具有低噪声(1.44 μV p-p，0.1 Hz至10 Hz)和出色的长期稳定性(7 ppm/√kHr)。ADR1399提供比LM399更低的输出动态阻抗(0.08 Ω)，从而降低了分流电阻(RSHUNT)和电源电压变化对基准电压输出的影响。
ADR1399适用于稳定型数字电压表、精密校准设备和可重复模数转换器(ADC)。简单的基本引脚配置如图1所示。8引脚LCC版本提供驱动和检测引脚，以实现较低的动态阻抗和开尔文检测。
| 型号 | 输出电压 (V) | 初始精度范围 (mV) |
| ADR1399 | 7.05 | –300 至 +250 |
| LTZ1000 | 7.2 | –200 至 +300 |
| LM399 | 6.95 | –200 至 +350 |
| LT1236 | 5 和 10 | –2.5 至 +2.5 |
应用
- 万用表精密基准电压源
- 校准设备电压标准
- 实验室测量设备
- 工业监控仪器仪表
- 稳定型数据转换器
提问
在下面提交您的问题，我们将从 ADI 的知识库中给出最佳答案:
搜索
您可以在其他地方找到帮助
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
ADR1399
文档
筛查
1 应用
-
全部
-
用户手册
-
数据手册
-
全部
-
英文
-
日文
数据手册
2
用户手册
2
WIKI
WIKI
产品技术资料帮助
ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
参考资料
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| ADR1399KEZ |
8-Lead LCC (5mm x 5mm)
|
|
|
| ADR1399KHZ |
4-Lead TO-46
|
|
- ADR1399KEZ
- 引脚/封装图-中文版
-
8-Lead LCC (5mm x 5mm)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- ADR1399KHZ
- 引脚/封装图-中文版
-
4-Lead TO-46
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
根据型号筛选
产品型号
产品生命周期
PCN
3月 4, 2022
- 22_0025
Implement Laser Top Mark for TO Metal Can Packages Assembled in Team Pacific Corporation.
ADR1399KEZ
量产
ADR1399KHZ
量产
根据型号筛选
产品型号
产品生命周期
PCN
3月 4, 2022
- 22_0025
Implement Laser Top Mark for TO Metal Can Packages Assembled in Team Pacific Corporation.
软件和型号相关生态系统
评估套件 1
EVAL-ADR1399
ADR1399高度稳定分流基准电压源评估板
产品详情

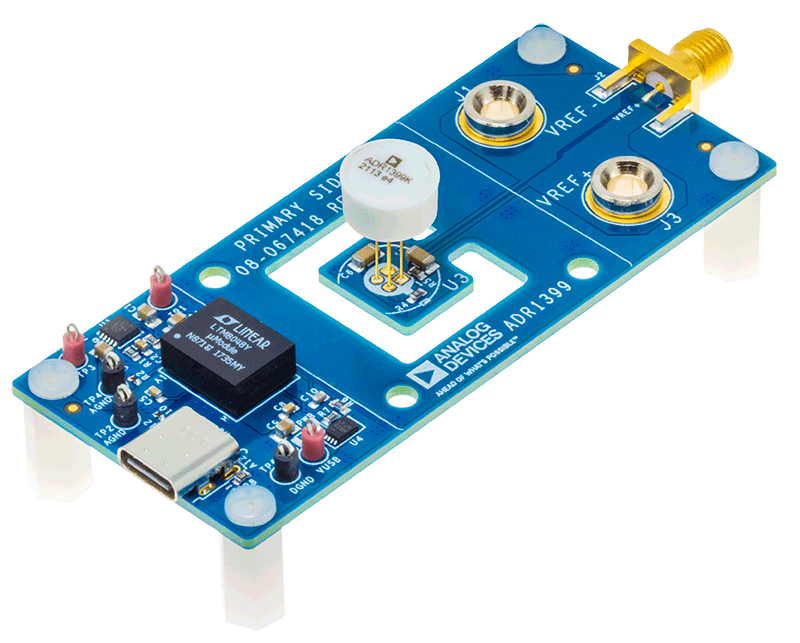

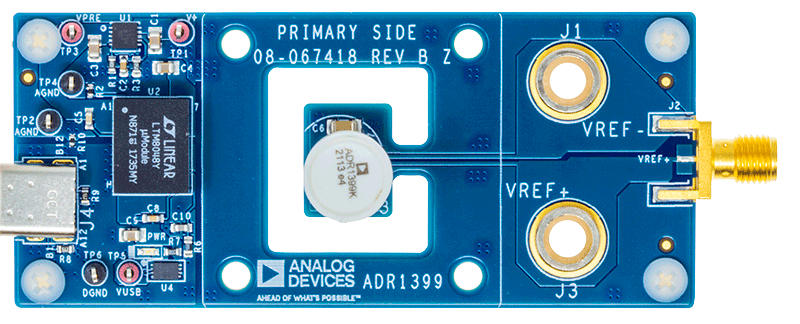

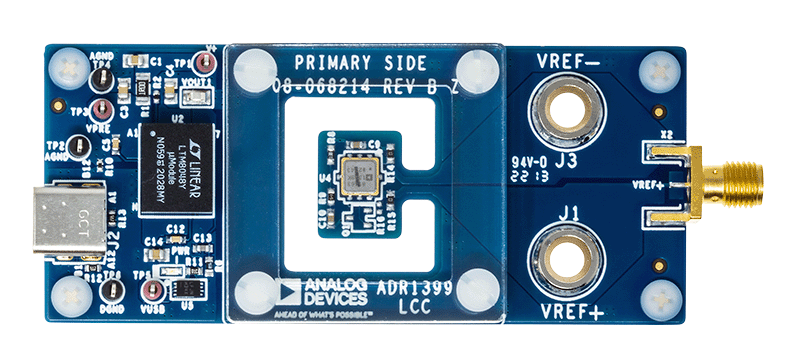

ADR1399E-EBZ和ADR1399H-EBZ可用于评估高度稳定的7.05V分流基准电压源ADR1399KEZ。ADR1399E-EBZ采用8引脚LCC封装，ADR1399H-EBZ采用4引脚TO-46封装。

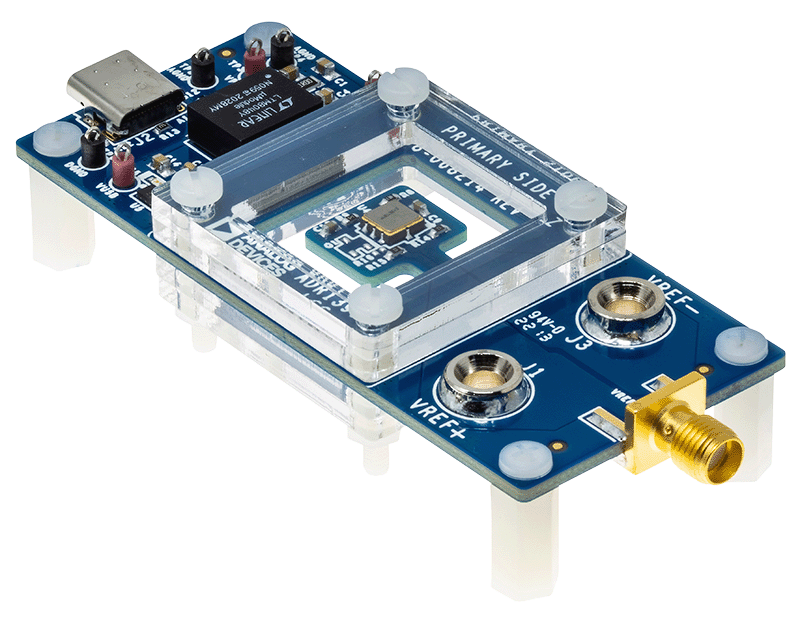

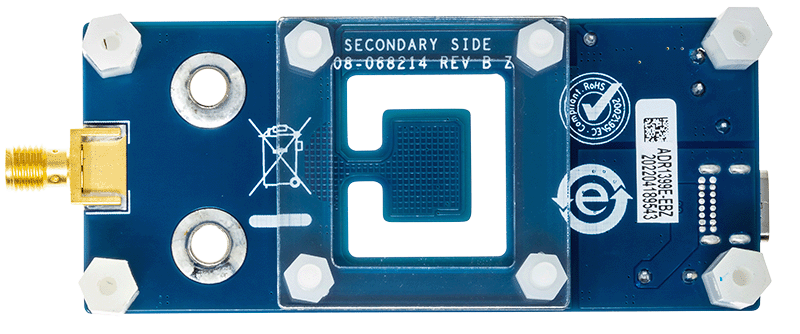

ADR1399E-EBZ上的DUT位于PCB上形似船桨的“凸起”区域，以减少板挠曲产生的应力，也可进行隔热。它在丙烯酸外壳内部，用于减少气流，并进一步提升隔热性能。PCB底层采用网格状铺地，而将PCB顶层DUT下方的地平面去除，这样做还是为了防止采用电子加热器的基准源产生过多的热传导。L2上有一小块实心铜，位于基准电压引脚下方，用于确保实现隔热环境。

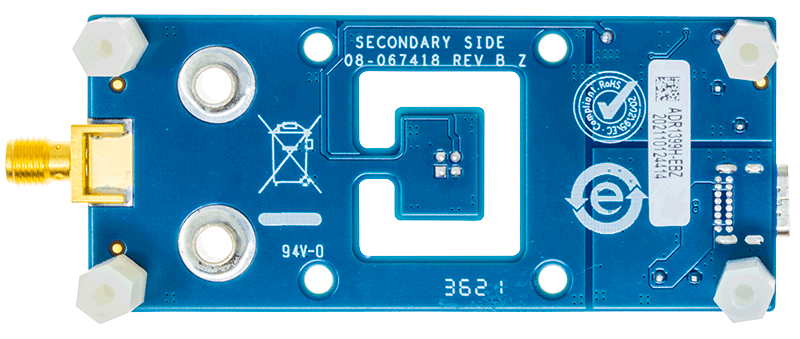

ADR1399H-EBZ上的DUT通过引线抬高以便借助4层板接地层增强隔热性能。
