EVAL-ADR1399

产品详情

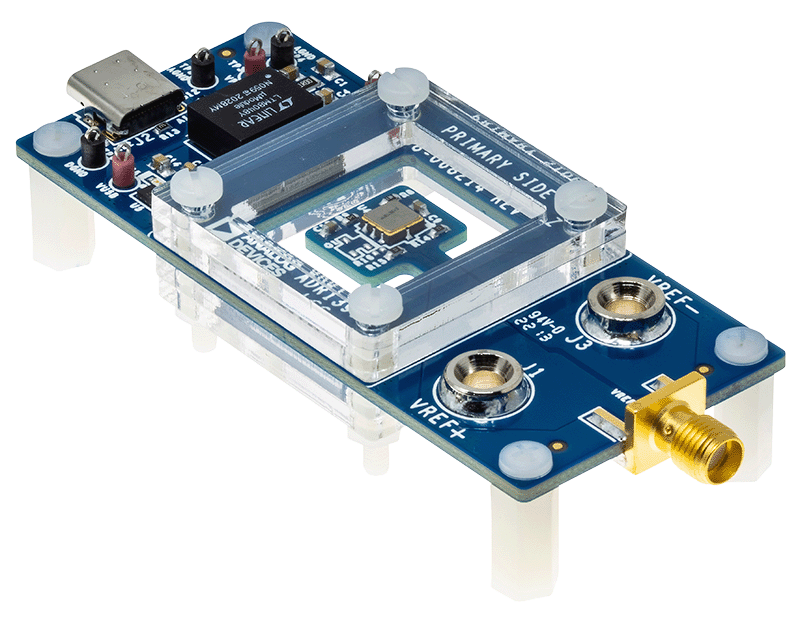

ADR1399E-EBZ和ADR1399H-EBZ可用于评估高度稳定的7.05V分流基准电压源ADR1399KEZ。ADR1399E-EBZ采用8引脚LCC封装，ADR1399H-EBZ采用4引脚TO-46封装。

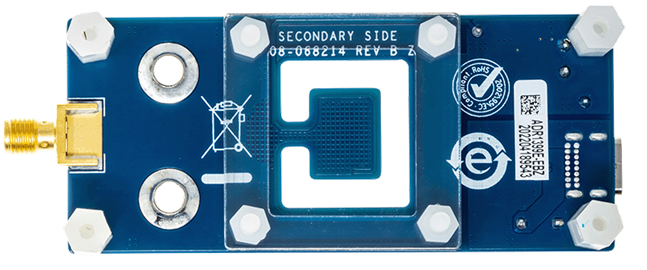

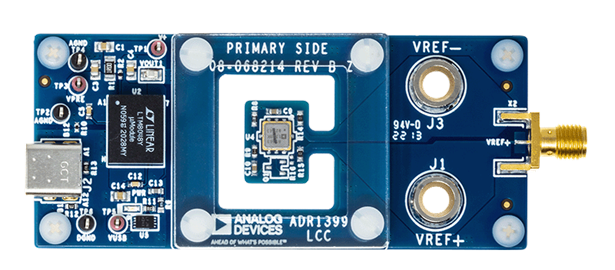

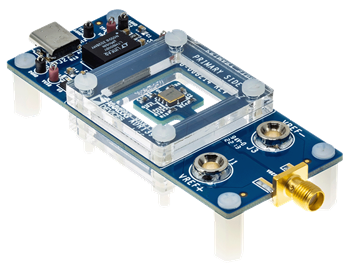

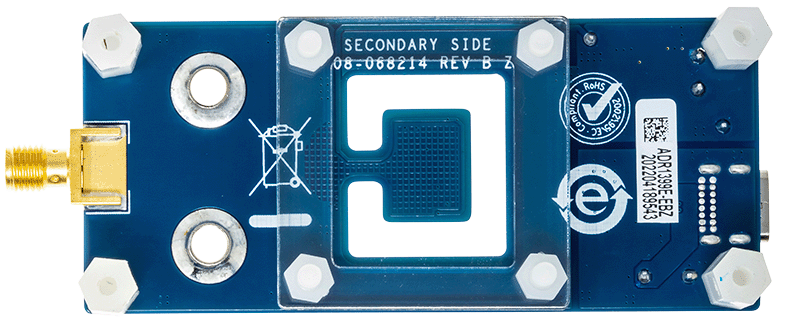

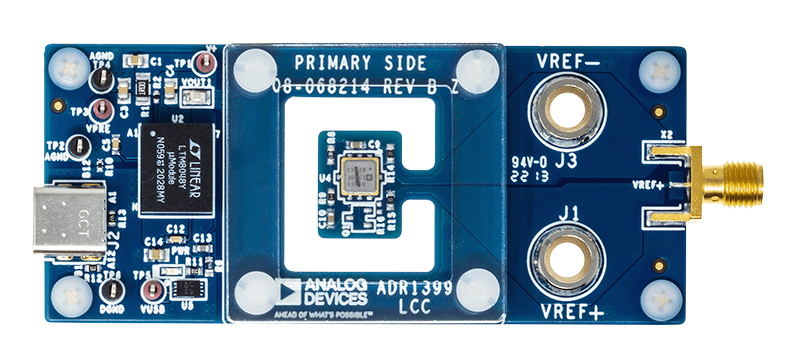

ADR1399E-EBZ上的DUT位于PCB上形似船桨的“凸起”区域，以减少板挠曲产生的应力，也可进行隔热。它在丙烯酸外壳内部，用于减少气流，并进一步提升隔热性能。PCB底层采用网格状铺地，而将PCB顶层DUT下方的地平面去除，这样做还是为了防止采用电子加热器的基准源产生过多的热传导。L2上有一小块实心铜，位于基准电压引脚下方，用于确保实现隔热环境。

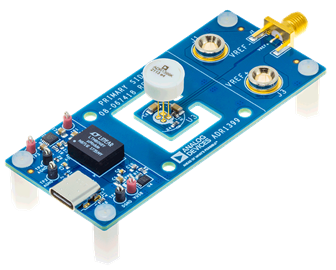

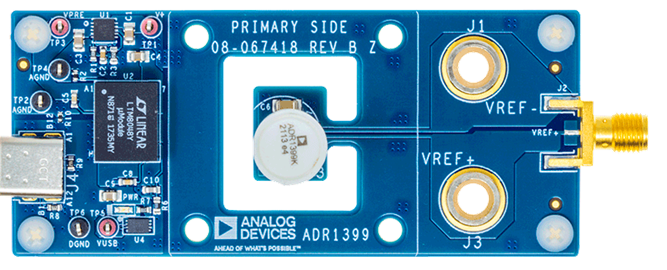

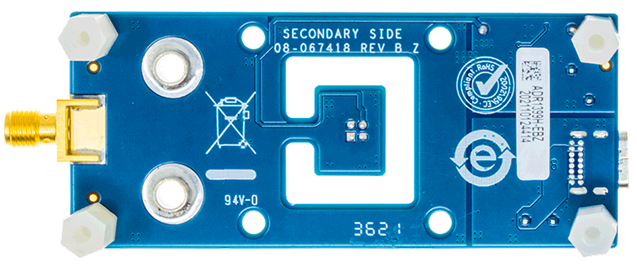

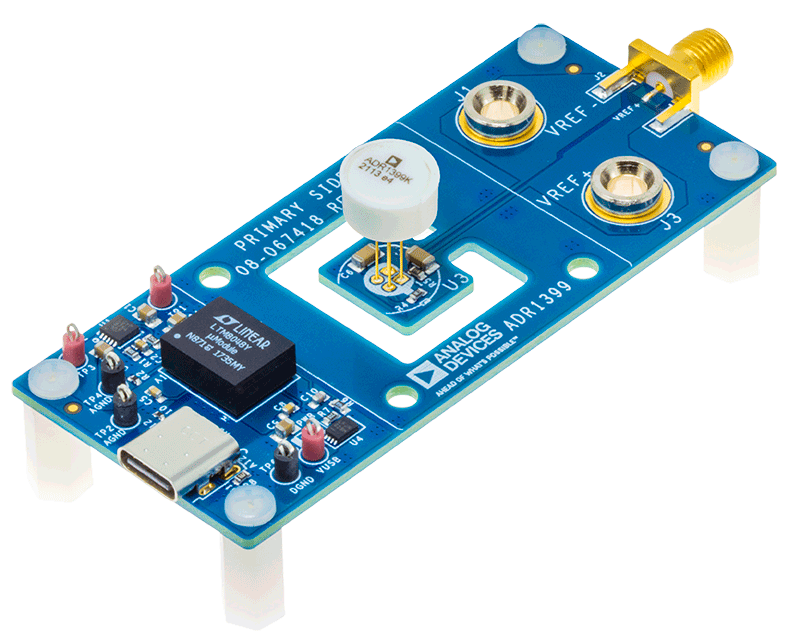

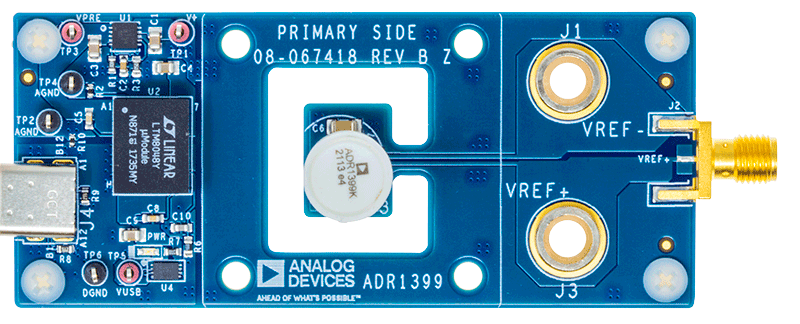

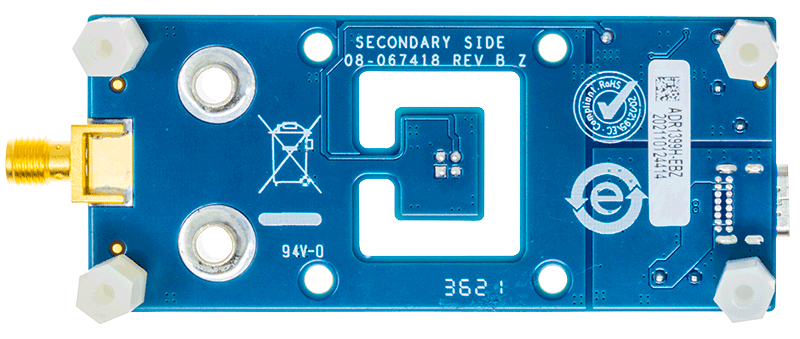

ADR1399H-EBZ上的DUT通过引线抬高以便借助4层板接地层增强隔热性能。

隔离电源意味着基准输出可以有效浮空，从而消除形成接地环路的可能性。隔离仅通过1Meg电阻桥接。可通过USB-C电缆供电，或可将5V施加于“VUSB”，或可将电源反向驱动至LTM8048稳压器的“VPRE”或“V+”输出。高度稳定7.05V输出至香蕉插座和边缘安装型SMA连接器。
