概览
优势和特点
- 1.2μVP-P 噪声

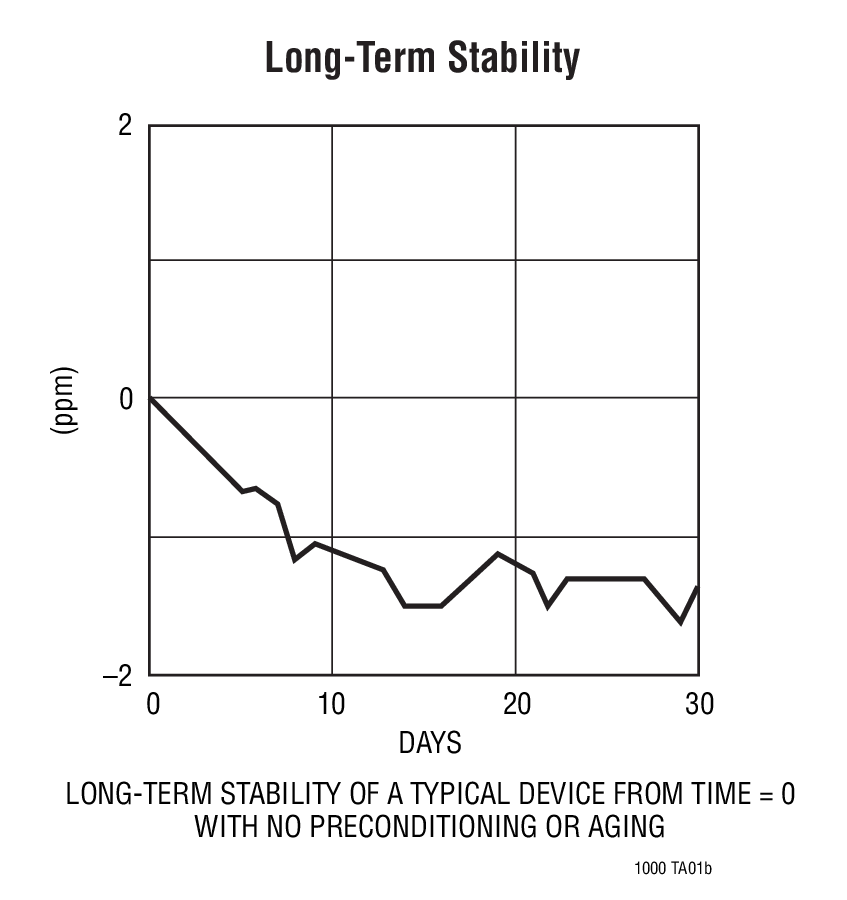

- 2μV/√kHr 的长期稳定性
- 非常低的迟滞
- 0.05ppm/ºC 的漂移
- 温度稳定
- LTZ1000A 的 400ºC/W 热阻降低了热绝缘要求
- 具 –55ºC 至 125ºC 的规定温度范围

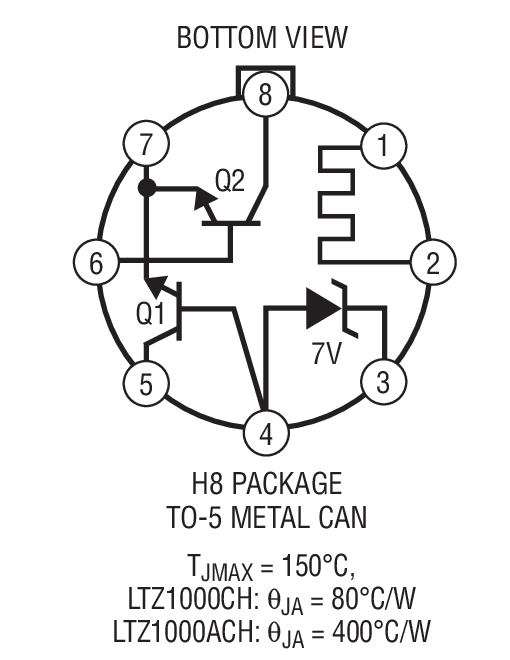

- 采用 TO-99 封装

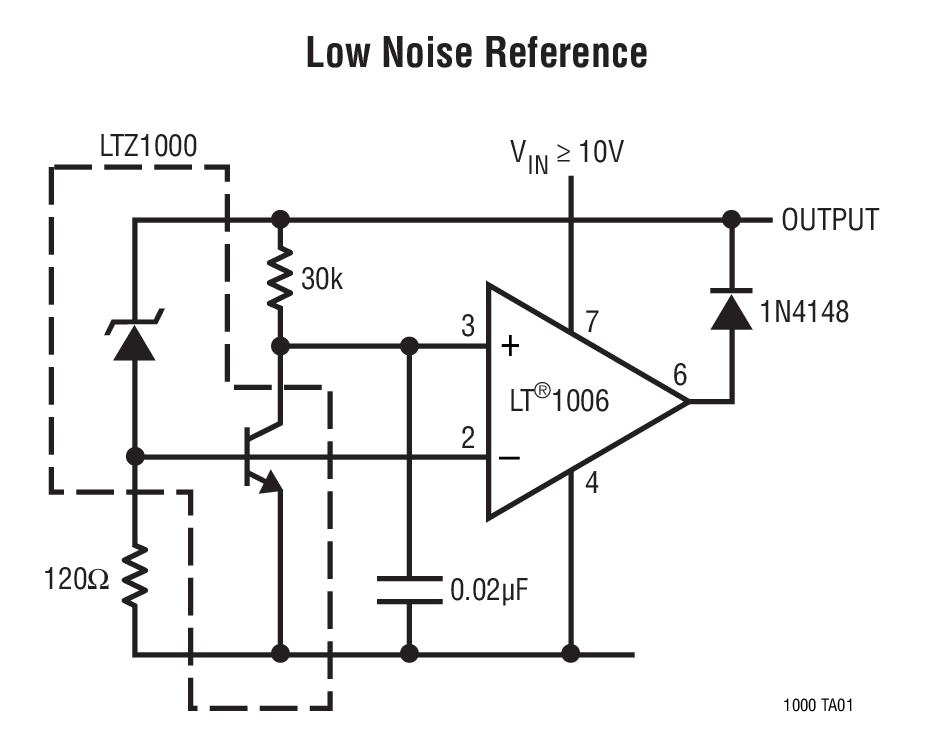

产品详情
LTZ1000 和 LTZ1000A 是超稳定温度可控型基准。它们专为提供具 0.05ppm/ºC 温度漂移的 7V 输出、约 1.2μVP-P 的噪声和 2μV/√kHr 的长期稳定性而设计。
在芯片上集成了一个近表面齐纳基准、一个用于实现温度稳定性的加热电阻器和一个温度检测晶体管。外部电路用于设定工作电流，并对基准进行温度稳定处理。这提供了较大的灵活性以及较佳的长期稳定性和噪声性能。
与较旧款的器件 (比如：LM199) 相比，LTZ1000 和 LTZ1000A 基准能够提供更加出色的性能 (前提是用户实施了加热器控制，并对热布局进行了正确的管理)。为了简化热绝缘，LTZ1000A 采用了一种专有的芯片连接方法，旨在提供明显高于 LTZ1000 的热阻。
应用
- 伏特计
- 校准器
- 标准电池
- 衡器
- 低噪声 RF 振荡器
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
参考资料
-
R023 Reliability Data3/26/2018
-
AN82 - 理解并使用基准电压源2/3/2011
-
AN42 - Voltage Reference Circuit Collection2/3/2011
-
DN229 - 不要被电压基准长期漂移和迟滞所蒙蔽8/9/2004
-
精密窄带宽信号链平台介绍4/28/2022
工具及仿真模型
LTspice中提供以下器件型号：
LTZ1000
LTZ1000A
