EVAL-AD400x-FMCZ
製品概要
機能と利点
- 10ピン高精度ADC用のフル機能評価用ボード
- 汎用アナログ・シグナル・コンディショニング回路
- 内蔵のリファレンス、リファレンス・バッファ、およびADCドライバ
- 時間領域および周波数領域の制御およびデータ解析のためのPCソフトウェア
- システム・デモンストレーション・プラットフォーム互換（SDP-H1）
製品概要

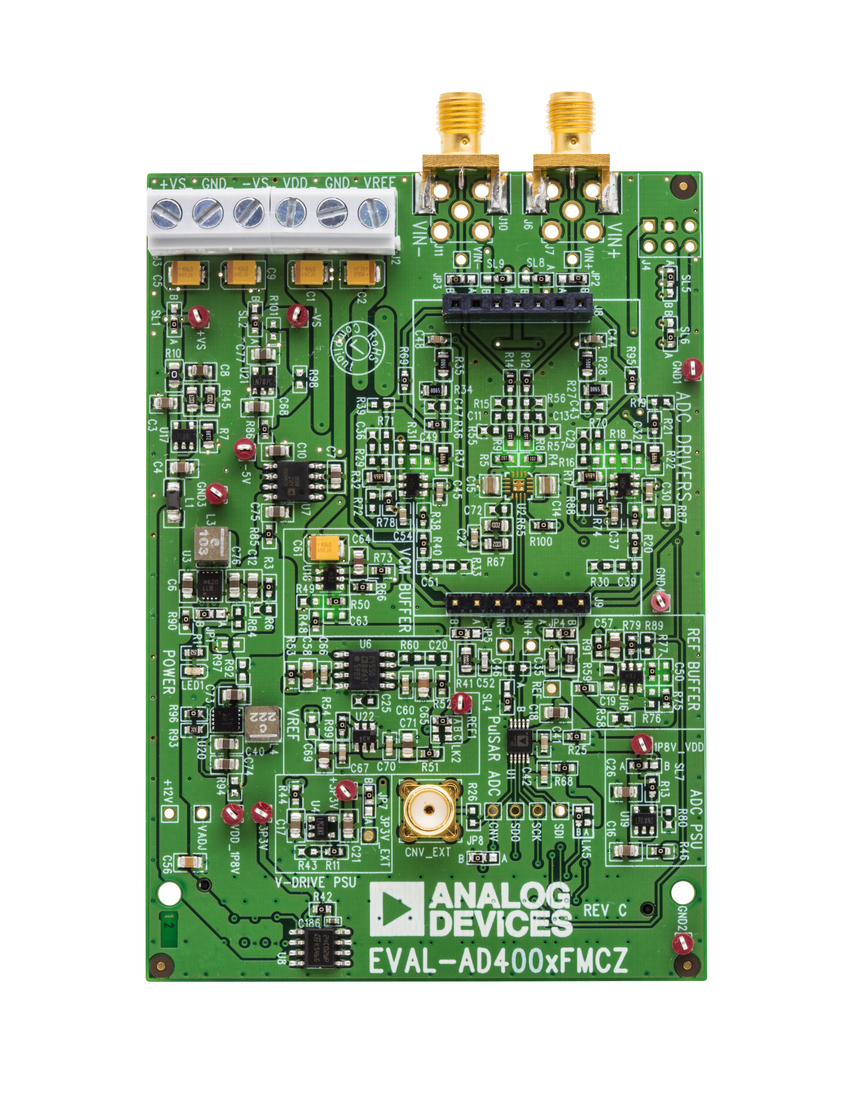

AD4000/AD4001/AD4002/AD4003/AD4020ファミリの評価用ボードにより、AD4000ファミリの16/18/20ビットの高精度逐次比較型（SAR）A/Dコンバータ（ADC）の迅速で簡略化された評価が可能です。AD4000 / AD4001 / AD4002 / AD4003 / AD4020 は、スループットが最大 2 MSPS（AD4020 の場合は 1.8 MSPS）の高い性能を発揮する 16/18/20 ビットの高精度のロー・パワー SAR ADC です。この評価用ボードは、AD4000/AD4001/AD4002/AD4003/AD4020 ADCファミリの性能を実証し、各種システム・アプリケーション向けに分かりやすいインターフェースを提供します。

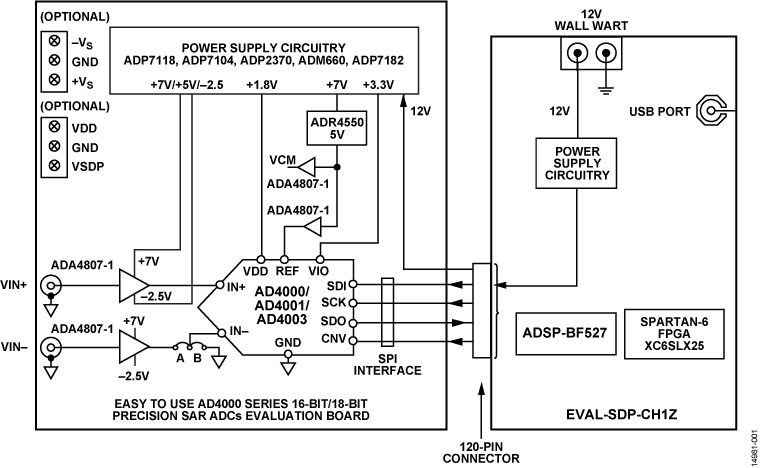

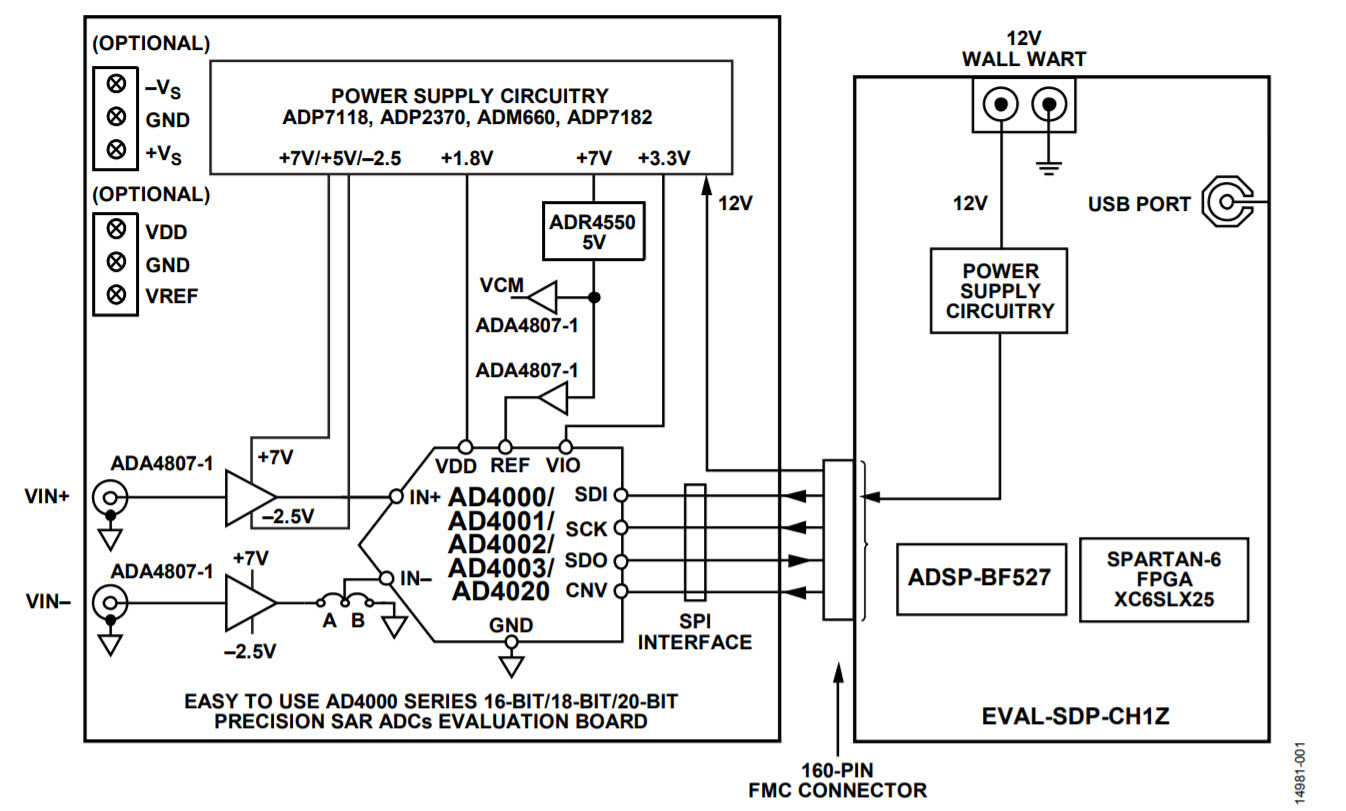

EVAL-AD4000FMCZ/EVAL-AD4001FMCZ/EVAL-AD4002FMCZ/EVAL-AD4003FMCZ/EVAL-AD4020FMCZ 評価用ボード（EVAL-AD400x-FMCZの製品ページからアクセス可能）は、アナログ・デバイスの高速システム・デモンストレーション・プラットフォーム(SDP-H1)との併用に最適です。これらの評価用ボードは、FPGAメザニン・カード（FMC）のピン数の少ない（LPC）コネクタを介してSDP-H1ボードにインターフェースします。
内蔵部品には、バッファ付き高精度5.0Vバンドギャップ・リファレンス（ADR4550）、リファレンス・バッファ（ADA4807-1）、コモンモード・バッファ（ADA4807-1）、2個のオペアンプ（ADA4807-1）によるシグナル・コンディショニング回路、および必要とされるすべての電圧レベルを供給する電源が含まれています。
EVAL-AD4000FMCZ、EVAL-AD4001FMCZ、EVAL-AD4002FMCZ、EVAL-AD4003FMCZには、それぞれAD4000、AD4001、AD4002、AD4003が搭載されています。ただし、これらのボードを使用して、評価用ソフトウェアのサンプル・レートを特定のADCの最大サンプル・レートに制限することにより、AD4004、AD4005、AD4006、AD4007、AD4008、AD4010、AD4011の性能を評価することができます。例えば、サンプル・レートが1MSPSに制限されている場合、EVAL-AD4000FMCZのAD4000を使用してAD4004の性能を評価することができます。対応する評価用ボードについては、各製品のデータシートを参照してください。
これらの製品の詳細な説明は各データシートに記載されていますので、対応する評価用ボードを使用する際は必ず参照してください。表7には、AD4000/AD4001/AD4002/AD4003/AD4020評価用ボードのモデルが記載されています。
関連資料
-
UG-1042: AD4000/AD4003 16/18 ビット高精度 SAR ADC 用評価ボード (Rev. A)2016/10/28PDF2M
