AD-FREQCVT1-EBZ

TX/RXチャンネル、1～100MHzから最大400MHzへの周波数変換

トップへ

製品概要

製品概要

製品概要

AD-FREQCVT1-EBZは、AD9361を内蔵するFMCOMMS3/4/5ボードのアドオン・ボードです。完全なチップ・レベルの設計パッケージはADI製品ページにありますが、カード上の情報、カードの使用方法、周りのデザイン・パッケージ、動作に必要なソフトウェアは、アナログwikiサイトにあります。

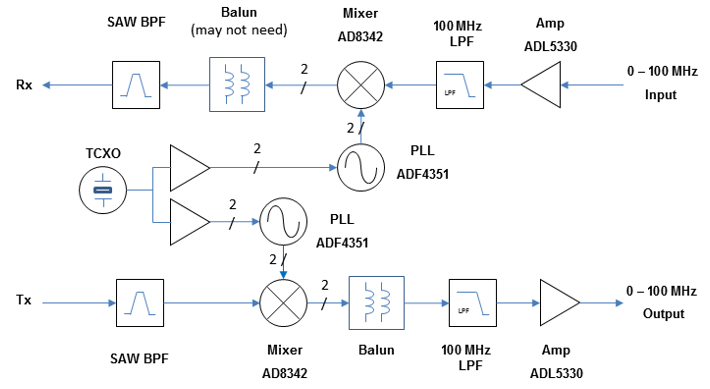

AD-FREQCVT1-EBZの目的は、周波数の上下変換を行い、1MHzまで下げてAD9361が動作できるようにすることです。

マーケット＆テクノロジー

対象となる製品

パッケージの内容

AD-FREQCVT1-EBZ
電源ケーブルx1
pmodケーブルx1
（3ピン）キー付きヘッダーx1

はじめに

AD-FREQCVT1-EBZを使い始めるには、既にAD-FMCOMMS3-EBZ［またはAD-FMCOMMS4-EBZ、AD-FMCOMMS5-EBZ］をセットアップして実行している必要があります。重要なこととして、まずwikiページに示されているように3ピン・キー付きヘッダーをAD-FMCOMMS3-EBZビードに接続します。次に、wikiの図にあるように、FMCOMMS3の電源ケーブルをFREQCVT1に差し込み、FPGAボード・ポートのpmodケーブル（wikiを参照）をFREQCVT1に差し込みます。最後に、オス-オスSMAアダプタを使用してFMCOMMS3ボードとFREQCVT1ボードの間のSMAを接続すれば、準備完了です。

AD-FREQCVT1-EBZユーザ・ガイド（wiki）
