ADL5530: DC～1000MHzのIFゲイン・ブロック (Rev. 0)11/7/2006PDF1190 kB
製品概要
機能と利点
- 固定ゲイン： 16.5dB
- 動作周波数：1000MHz max
- 出力3次インターセプト(OIP3)：37dBm
- ノイズ指数：3dB
- 入／出力 は内部で50Ωにマッチング
- 温度と電源電圧に対して安定動作
- 電源：3～5Vの高
- 電源電流：110mA
製品概要
ADL5530は、最大周波数1000MHzで動作する広帯域、固定ゲインのリニア・アンプです。セルラ、広帯域、CATV、LMDS/MMDSアプリケーションなどの各種の有線／無線デバイスに適用できます。
ADL5530は16.5dBのゲインを提供し、周波数、温度、電源電圧の変化やデバイスごとのバラツキに関する安定性に対して非常に優れています。＋37dBmの高3次インターセプト・ポイント（OIP3）、＋21.8dBの出力圧縮ポイント、3dBのノイズ指数を達成しています。
このシングルエンドのアンプは内部で50Ωにマッチングされ、入力リターン損失は11dBとなります。動作に必要なものは、入出力ACカップリング・コンデンサ、電源デカップリング・コンデンサ、外付けのインダクタのみです。
ADL5530は電源電圧3V又は5Vで動作し、電源電流は110mAです。

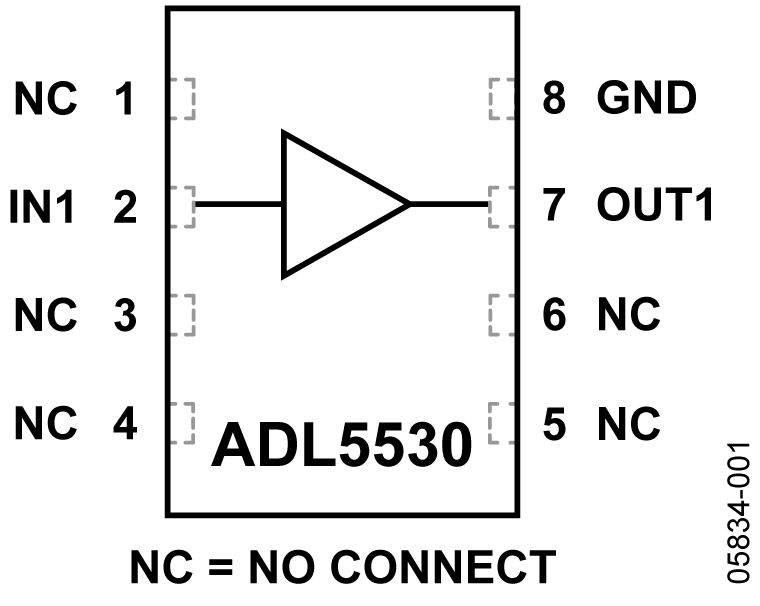

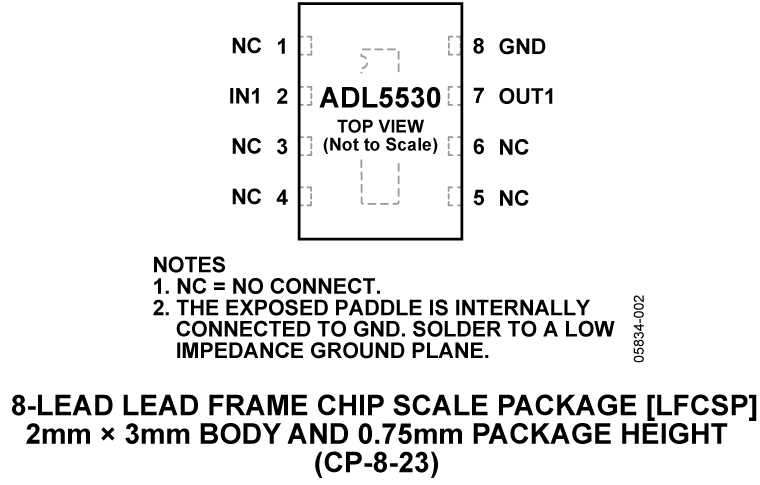

ADL5530はGaAs pHEMPTプロセスに基づいて製造され、優れた熱抵抗を示す露出パッドを備えた3mm×2mmのLFCSPパッケージで提供されます。動作温度範囲は－40℃～＋85℃です。本製品につきましては完全実装された評価用ボードが用意されています。
アプリケーション
- VCOバッファ
- 汎用Tx/Rx 増幅
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
