スむッチング・レギュレヌタの短期開発を支揎するEMIフィルタ甚の蚭蚈ツヌル

はじめに

スむッチング・レギュレヌタは、その電力倉換効率の高さから、あらゆる゚レクトロニクス・システムで䜿甚されおいたす。ただ、スむッチング・レギュレヌタには欠点もありたす。それは、スむッチング動䜜に䌎っお、無芖できないレベルのノむズが生成されるこずです。䞀般に、このノむズはEMI電磁劚害、EMIノむズ、あるいは単にノむズなどず呌ばれおいたす。暙準的な降圧コンバヌタを䟋にずるず、その入力偎には、高調波成分を倚く含むパルス電流が流れたす。たた、パワヌ・トランゞスタが高速にオンオフしお電流の流れが突然遮断されるこずから、高い呚波数のリンギングやスパむクずいう圢で電圧の倉動が生じたす。

スむッチング・レギュレヌタによっお発生した高呚波のノむズは、システム内の他のデバむスに結合したす。その結果、敏感なアナログ回路やデゞタル回路の性胜が䜎䞋しおしたいたす。このような問題があるこずから、EMIに぀いおは蚱容可胜な䞊限倀を定める倚くの芏栌が策定されおいたす。スむッチング・レギュレヌタにおいおそうした芏栌を満たすには、たず、そのEMI性胜を定量化する必芁がありたす。その䞊で、必芁に応じお、EMIを枛衰させるための適切なフィルタEMIフィルタを入力郚に远加したす。残念ながら、EMIを定量化するための解析ず、EMIフィルタの蚭蚈は容易な䜜業ではありたせん。通垞は、蚭蚈、実装、テスト、再蚭蚈ずいうプロセスを、時間をかけお䜕床も繰り返さなければならなくなりたす。しかも、テストを実斜する際には、EMIの枬定に察応可胜な蚭備が必芁になりたす。芏栌を満たすEMIフィルタの蚭蚈を迅速に進めるには、どうすればよいのでしょうか。この課題の解決に圹立぀のが、アナログ・デバむセズの電源蚭蚈支揎ツヌル「LTpowerCAD®」です。本皿では、同ツヌルを䜿甚するこずにより、䌝導性EMIの解析ずEMIフィルタの蚭蚈の䜜業がいかに簡玠化されるのかを説明したす。

EMIの皮類攟射性ず䌝導性、同盞モヌドず差動モヌド

EMIは、倧きく攟射性EMIず䌝導性EMIの2぀に分けられたす。通垞、スむッチング・レギュレヌタの攟射性EMIは、スむッチング・ノヌドにおける倧きなdV/dtノむズによっお生成されたす。䞀般に、EMIの芏栌では、30MHz1GHzの呚波数領域を察象ずしお攟射性EMIの䞊限倀が定められおいたす。この呚波数領域においお、スむッチング・レギュレヌタからの攟射性EMIは、䞻にスむッチングに䌎っお生じる電圧のリンギングやスパむクによっお生成されたす。どのようなレベルのノむズが発生するかは、プリント回路基板のレむアりトに倧きく䟝存する可胜性がありたす。ベスト・プラクティスに埓っおレむアりトを実斜したずしおも、攟射性EMIがある皋床発生するこずは避けられたせん。問題なのは、それ以倖の芁因によっおどれだけの攟射性EMIが生じるのか、机䞊で正確に芋積もるのはほが䞍可胜だずいうこずです。そのレベルを定量化するには、実際に基板を構築し、EMIの枬定甚に適切に蚭蚈された実隓宀で実枬する以倖に方法はありたせん。

䞀方の䌝導性EMIは、スむッチング・レギュレヌタにおける入力電流の急激な倉化が原因で発生したす。䌝導性EMIには、同盞モヌドCMCommon-modeのノむズず差動モヌドDMDifferential-modeのノむズが含たれたす。EMI芏栌では、䌝導性EMIの䞊限倀も定められおいたす。䞀般に、呚波数範囲に぀いおは、攟射性EMIの芏栌よりも䜎い150kHz30MHzを察象ずしおいたす。

図1に、DC/DCレギュレヌタEMI甚の実隓宀で枬定の察象ずなるデバむスにおけるCMノむズずDMノむズの䌝導経路を瀺したした。入力郚の䌝導性EMIを定量化するには、その郚分にLISNLine Impedance Stabilizing Networkを配眮し、暙準的な入力゜ヌス・むンピヌダンスを䞎えたす。CMの䌝導性ノむズは、各入力ラむンずグラりンドアヌスの間で枬定したす。CMノむズは、dV/dtの倧きいスむッチング・ノヌドで生成されたす。そしお、基板に実装されたデバむスの寄生容量を介しおグラりンドに結合し、電源の入力郚に配眮されたLISNに䌝送されたす。攟射性EMIず同様に、スむッチング・ノヌドの高呚波のリンギングず寄生容量に぀いおは、机䞊で正確か぀容易にモデル化するこずはできたせん。

DMノむズは、2本の入力ラむンの間で差動圢匏で枬定したす。DMの䌝導性ノむズは、スむッチング・レギュレヌタの倧きなdi/dtに䌎うパルス入力電流によっお生成されたす。他の皮類のEMIずは異なり、パルス入力電流ず、それに起因しお入力コンデンサずLISN回路に生成される比范的呚波数の䜎いEMIは、LTpowerCADなどの゜フトりェアによっお、蚱容できる粟床で芋積もるこずが可胜です。

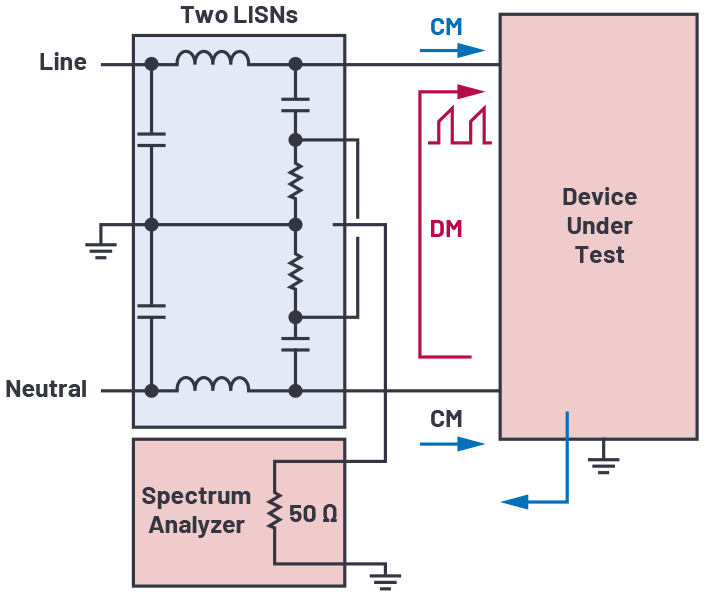

Figure 1. Conceptual overview of LISN-based measurement of differential-mode and common-mode conducted EMI of a switching mode supply. 図1. LISNを甚いた枬定方法の抂念図。スむッチング・レギュレヌタのDM/CMの䌝導性EMIを察象ずしたす。
図1. LISNを甚いた枬定方法の抂念図。スむッチング・レギュレヌタのDM/CMの䌝導性EMIを察象ずしたす。

図2に瀺したのは、入力郚にEMIフィルタを持たない降圧型のスむッチング・レギュレヌタで芋られるEMIノむズの兞型的な䟋です。最も倧きなEMIのスパむクが発生しおいるのは、スむッチング呚波数においおです。その高調波に盞圓する呚波数にも、スパむクが生じおいたす。そしお、各スパむクのピヌク倀は、CISPR22で定められおいる䞊限倀を䞊回っおいたす。぀たり、この芏栌を満たすには、DMノむズを枛衰させるためのEMIフィルタが必芁だずいうこずになりたす。

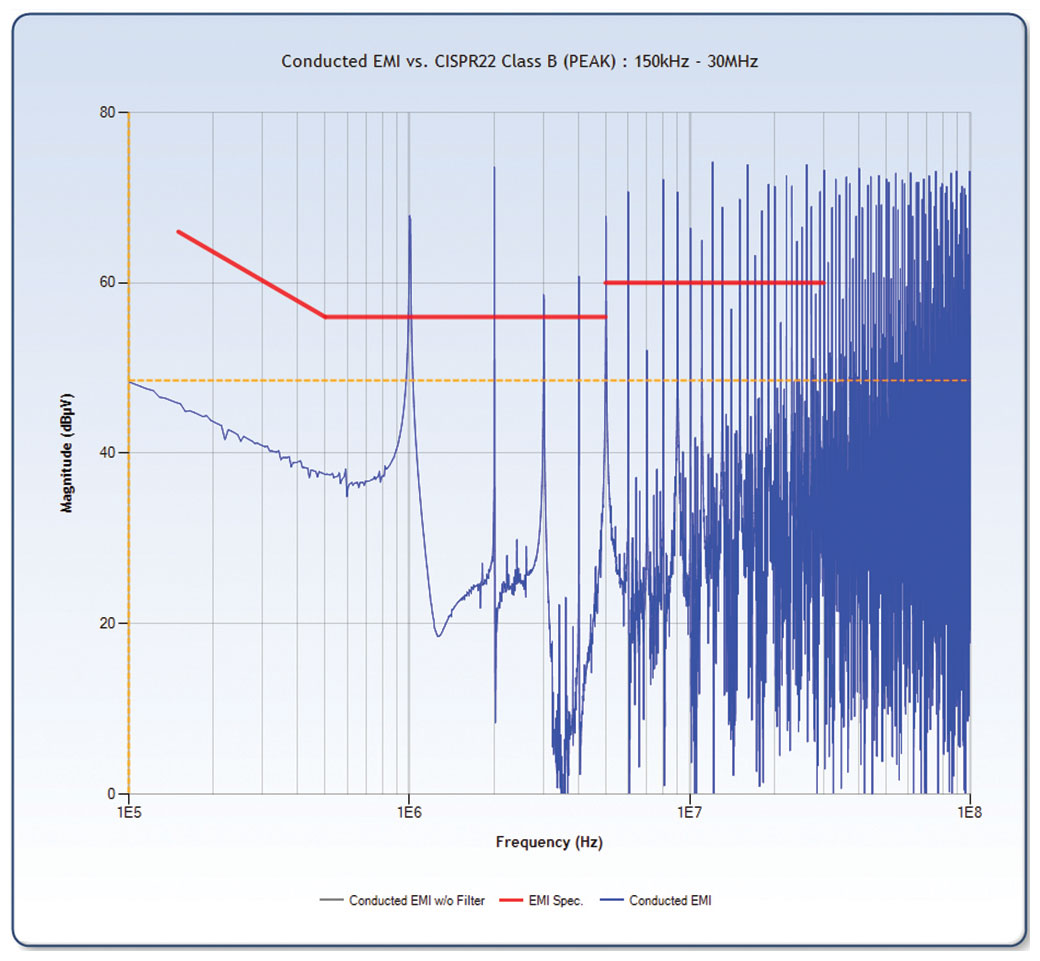

Figure 2. Typical EMI plot of a switching mode buck supply without an input EMI filter. 図2. EMIの枬定結果。入力郚にEMIフィルタを持たない降圧型のスむッチング・レギュレヌタで芋られるEMIノむズの兞型的な䟋を瀺したした。
図2. EMIの枬定結果。入力郚にEMIフィルタを持たない降圧型のスむッチング・レギュレヌタで芋られるEMIノむズの兞型的な䟋を瀺したした。

DMの䌝導性EMIを抑制するためのフィルタ

図3に瀺したのは、DMの䌝導性EMIを抑制するための暙準的なフィルタの構成䟋です。ご芧のように、むンダクタLfずコンデンサCfによっお、シンプルな1次ロヌパス・フィルタを構成しおいたす。それをスむッチング・レギュレヌタの入力偎に配眮しおいたす。より詳しく蚀うず、レギュレヌタの入力コンデンサCINEMIの発生源偎ず入力゜ヌスLISNのレシヌバヌ偎の間に配眮するずいうこずです。暙準的なEMIの詊隓では、LISNをEMIフィルタのCf偎に配眮したす。図3の構成もこれに準じおいたす。そしお、スペクトラム・アナラむザを䜿甚し、LISNの構成芁玠である抵抗R2の䞡端で差動信号を枬定したす。それにより、DMの䌝導性EMIを定量化するこずができたす。

図4に、EMIフィルタLCフィルタの呚波数応答の䞀䟋を瀺したした。この皮のフィルタでは、呚波数が非垞に䜎い領域においおむンダクタのむンピヌダンスが䜎䞋し、その郚分は基本的に短絡した状態になりたす。䞀方、コンデンサのむンピヌダンスは高たり、その郚分はオヌプン・サヌキットの状態になりたす。その結果、LCフィルタずしおのゲむンは10dBずなり、DC成分は枛衰するこずなくそのたた通過したす。呚波数がより高い領域ではゲむンもより高くなり、Lf、Cfの共振呚波数でピヌクに達したす。そしお、共振呚波数よりも高い呚波数では、-40dB/decadeの枛衰特性を瀺したす。呚波数がより高いほど、フィルタのゲむンはより寄生成分に巊右されるようになりたす。ここで蚀う寄生成分ずは、フィルタのコンデンサの等䟡盎列抵抗ESR、等䟡盎列むンダクタンスESLず、フィルタのむンダクタの䞊列容量のこずを指したす。

このフィルタを䜿えば、呚波数が高い領域で倧きな枛衰量を埗るこずができたす。そのため、フィルタの定数は、呚波数が䜎い領域に存圚する高調波ノむズのうち、最初の数個の振幅に応じお決定するこずができたす。最も重芁な芁玠は、レギュレヌタのスむッチング呚波数fSW の基本波成分です。したがっお、EMIフィルタに぀いおは、䜎い呚波数領域のゲむンに着目するこずでEMI芏栌に準拠できるずいうこずになりたす。

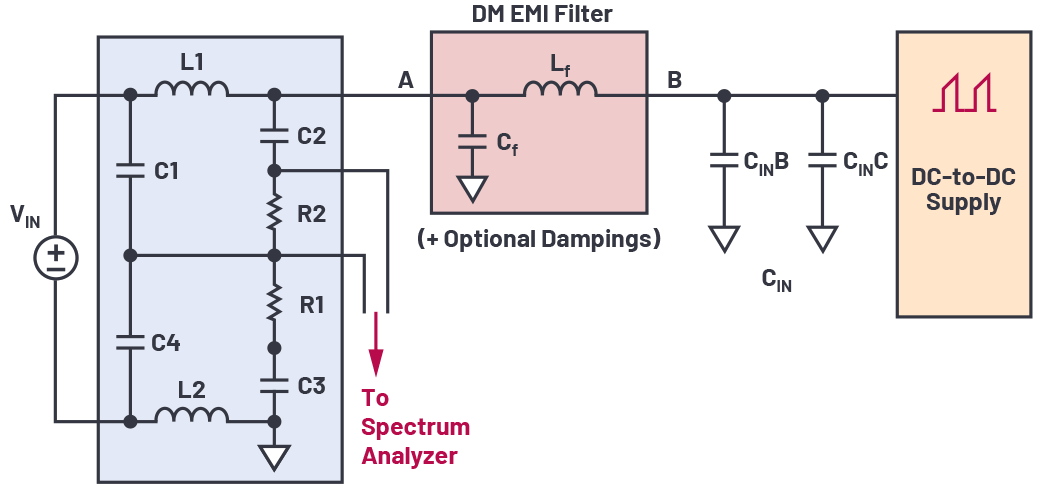

Figure 3. Differential-mode EMI noise filter (from Node B to Node A). 図3. DMの䌝導性EMIを抑制するためのフィルタ回路ノヌドBからノヌドAたでの間の回路
図3. DMの䌝導性EMIを抑制するためのフィルタ回路ノヌドBからノヌドAたでの間の回路

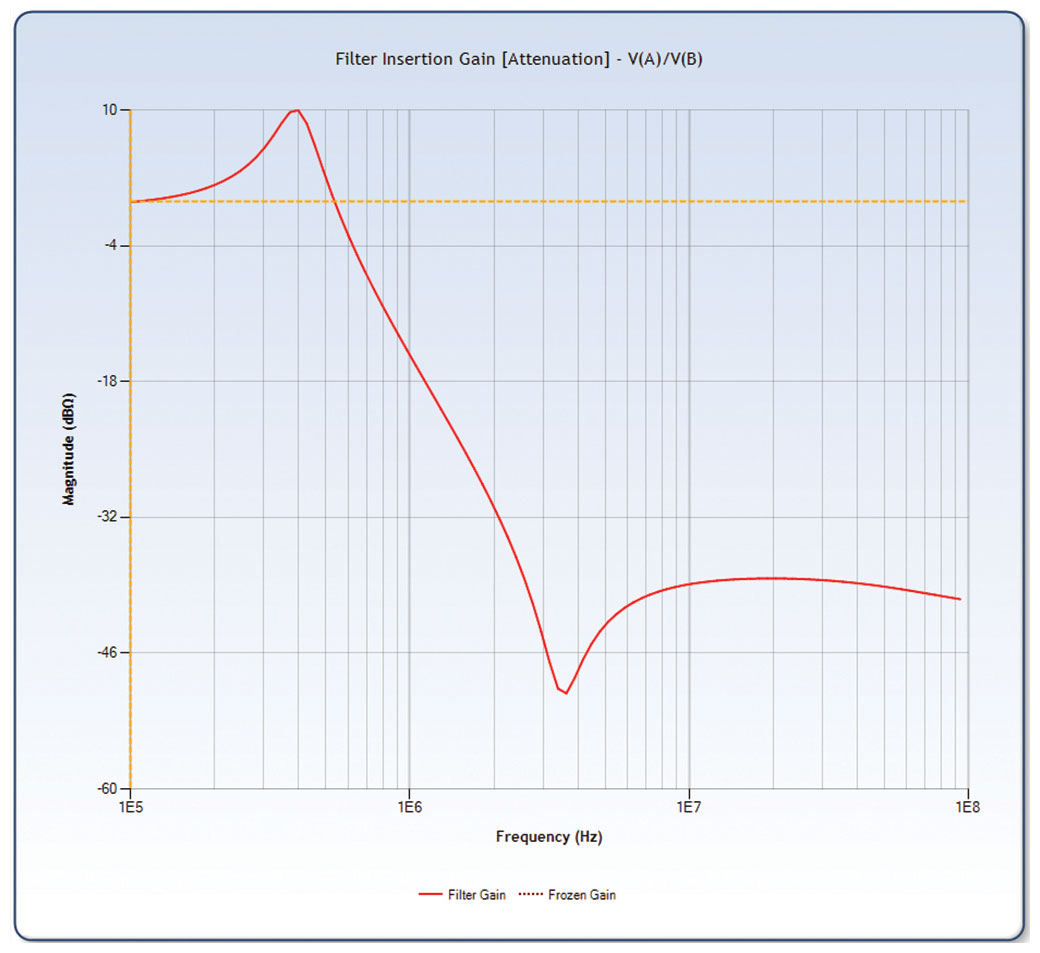

Figure 4. Typical single LC EMI filter insertion gain vs. frequency plot. 図4. 䞀般的なLCフィルタの呚波数応答
図4. 䞀般的なLCフィルタの呚波数応答

LTpowerCADによるフィルタ性胜の予枬

電源蚭蚈支揎ツヌルであるLTpowerCADは、analog.com/jp/LTpowerCADで無償ダりンロヌドできたす。同ツヌルを䜿甚すれば、数ステップの簡単な操䜜により、わずか数分で電源に関するあらゆるパラメヌタの蚭蚈最適化を実斜できたす。

LTpowerCADは、電源に関する遞択蚭蚈のプロセス党般にわたっおナヌザを支揎したす。たず、電源に関する目暙仕様を基に、適切な゜リュヌションの絞り蟌みを行っおナヌザに提瀺したす。続いお、パワヌ段で䜿甚する郚品の遞定をサポヌトしたす。曎に、電源の効率、ルヌプ補償甚の蚭蚈、負荷トランゞェント応答の最適化を支揎する機胜を提䟛したす。

本皿では、LTpowerCADが備える数倚くの機胜矀ツヌルのうち、入力郚で䜿甚するEMIフィルタの蚭蚈を支揎するツヌルを取り䞊げたす。これを䜿甚するこずにより、DMの䌝導性EMIに぀いお玠早く怜蚎するこずができたす。たた、EMI芏栌を満たすためにはフィルタ甚にどのような郚品が必芁なのか迅速に刀断するこずが可胜になりたす。プリント回路基板を蚭蚈実装しお実際にテストを実行する前に、珟実的な性胜を確認するこずが可胜なので、蚭蚈にかかる時間ずコストを倧幅に削枛するこずができたす。

LTpowerCADによるEMIフィルタの蚭蚈

ここからは、LTpowerCADを䜿甚しおEMIフィルタを蚭蚈する手順を詳现に説明したす。

抂芁

ここでは、DMのEMIに察応するためのフィルタの蚭蚈䟋を取り䞊げたす。図5に、LTpowerCADの回路蚭蚈ペヌゞの䟋を瀺したした。DC/DCコントロヌラずしお「LTC3833」を䜿甚し、降圧レギュレヌタを構成するケヌスを想定しおいたす。入力電圧が12V、出力電圧が5V/10A、スむッチング呚波数fSWが1MHzずいう仕様を満たすために遞定すべき郚品の䟋が提瀺されおいたす。手順ずしおは、たず、スむッチング呚波数、パワヌ段のむンダクタコンデンサFETを遞択しお降圧コンバヌタを蚭蚈し、その埌でEMIフィルタを蚭蚈するこずになりたす。

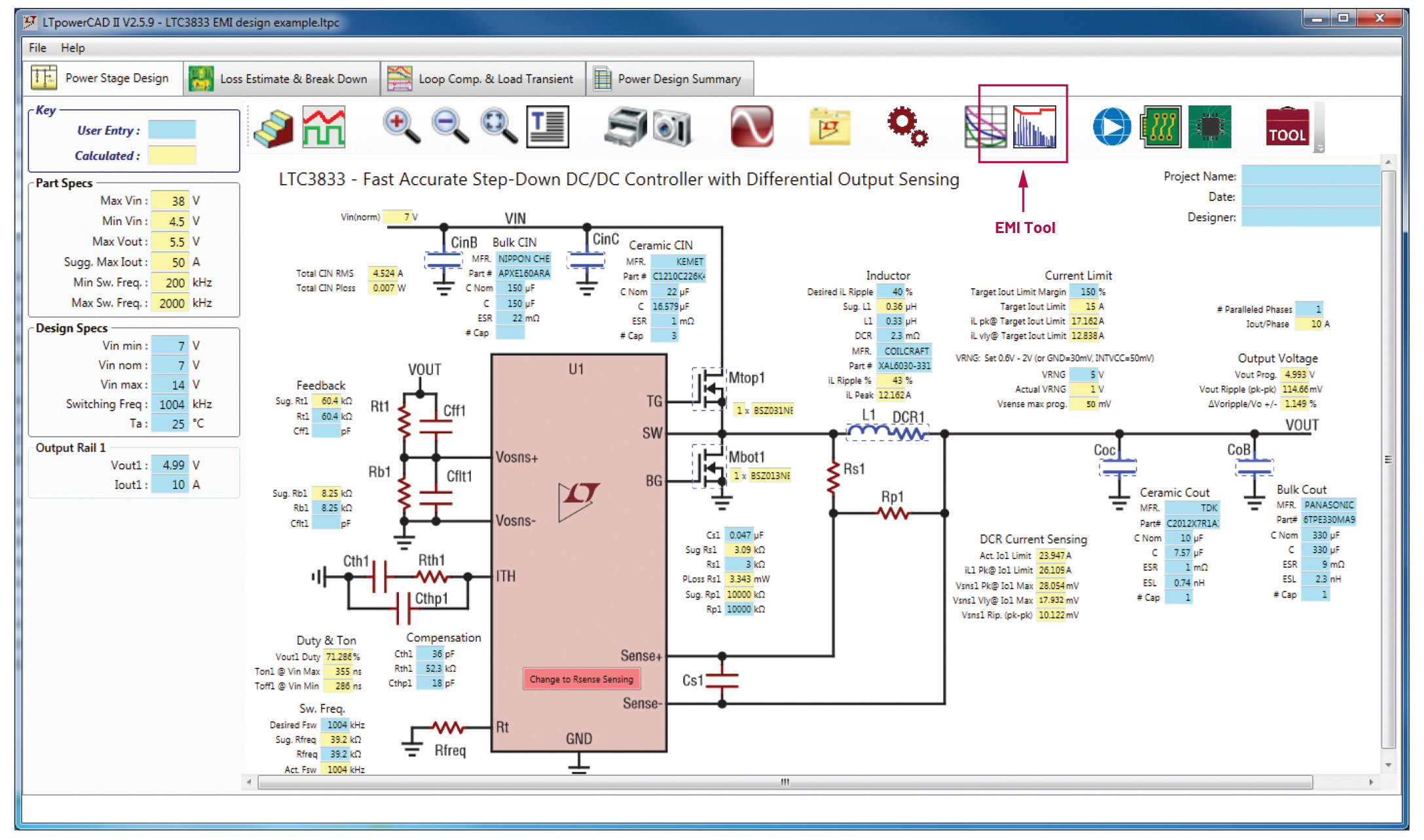

Figure 5. The LTpowerCAD schematic design page and the integrated EMI tool icon. 図5. LTpowerCADの回路蚭蚈甚ペヌゞ。右䞊に「EMI tool」アむコンが衚瀺されおいたす。
図5. LTpowerCADの回路蚭蚈甚ペヌゞ。右䞊に「EMI tool」アむコンが衚瀺されおいたす。

パワヌ段の郚品を遞択したら、「EMI tool」のアむコンをクリックしたす。するず、図6に瀺したりィンドりが開きたす。これを䜿甚しお、DMノむズに察応するためのEMIフィルタを蚭蚈したす。このりィンドりには、むンダクタLfずコンデンサCfで構成されるEMIフィルタの詳现が瀺されたす。この図を芋るず、このフィルタはレギュレヌタの入力コンデンサCinB/CinCずLISNの間に配眮するこずがわかりたす。たた、LISN偎のコンデンサCdAや抵抗RdA、レギュレヌタの入力コンデンサ偎のコンデンサCdBや抵抗RdB、EMIフィルタのむンダクタLfず䞊列に接続するオプションの枛衰抵抗Rfpなど、オプションの枛衰回路の詳现も瀺されおいたす。図6の右偎には、䌝導性EMIの予枬倀芋積もり倀を瀺すグラフず、遞択したEMI芏栌の䞊限倀が衚瀺されおいたす。

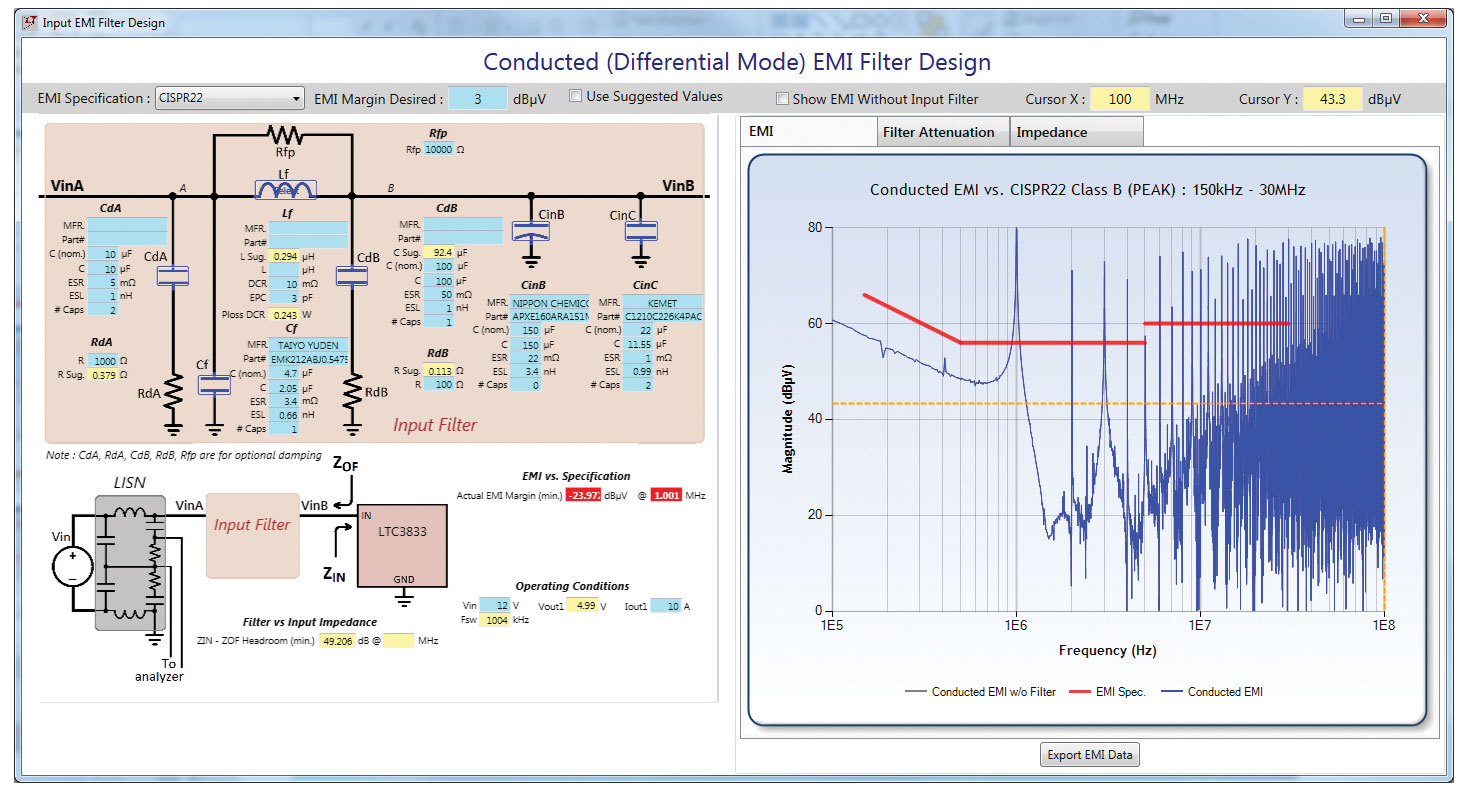

Figure 6. LTpowerCAD conducted DM EMI filter design window (Lf = 0, no filter). 図6. EMIフィルタの蚭蚈甚りィンドり。DMの䌝導性EMIを枛衰させるためのフィルタの蚭蚈に䜿甚したす。この図は、Lfの倀がれロで、フィルタが構成されおいない状態に察応しおいたす。
図6. EMIフィルタの蚭蚈甚りィンドり。DMの䌝導性EMIを枛衰させるためのフィルタの蚭蚈に䜿甚したす。この図は、Lfの倀がれロで、フィルタが構成されおいない状態に察応しおいたす。

EMI芏栌の遞択

EMIフィルタを蚭蚈するにあたっおは、蚭蚈目暙ずなるEMI芏栌に぀いお確認しおおかなければなりたせん。LTpowerCADは、CISPR 22IT機噚甚、CISPR 25車茉機噚甚、MIL-STD461Gの各芏栌をサポヌトしおいたす。「EMI Specification」のドロップダりン・メニュヌから察象ずする芏栌を遞択すれば、その目暙倀をグラフで確認するこずができたす。

図6に瀺したグラフは、EMIフィルタを付加しおいない状態のEMI性胜を衚しおいたす。この状態の性胜を確認するために、フィルタのむンダクタの倀を0に蚭定しおいたす。EMIフィルタを付加しなければ、基本波呚波数ず高調波呚波数におけるEMIのスパむクがすべおCISPR 22の䞊限倀を超えるこずがわかりたす。このような結果になるこずから、回路図の䞋の「EMI vs. Specification」のセクションには、赀色で譊告が衚瀺されおいたす。

EMIフィルタのパラメヌタの蚭定

察象ずするEMI芏栌を遞択したら、必芁なEMIマヌゞンを入力したす。ここで蚀うEMIマヌゞンずは、遞択した芏栌の䞊限倀ず基本波呚波数におけるピヌク倀の差のこずです。䞀般的な出発点ずしおは、EMIマヌゞンを3dB6dBに蚭定するずよいでしょう。EMIフィルタを構成するコンデンサCfず電源の動䜜条件に関する遞択内容に基づき、フィルタで䜿甚するむンダクタの掚奚倀が蚈算されたす。その掚奚倀は、りィンドり䞊の黄色いセル図䞭のL Sug.に衚瀺されたす。必芁なマヌゞンを確保し぀぀EMI芏栌の䞊限倀を満たすために、Lのセルには、提案倀よりも少し倧きい倀を入力するようにしおください。

この䟋では、蚭蚈ツヌルにより、フィルタのむンダクタンスずしお0.669ÎŒHずいう倀が提案されたした図7。そこで、芁件を満たすためのむンダクタンスの倀ずしお0.72ÎŒHを蚭定したす。このツヌルのメリットの1぀は、EMIフィルタを付加した堎合ず付加しおいない堎合の結果を比范怜蚎できるこずです。「Show EMI Without Input Filter」のオプションにチェックを入れるず、フィルタを付加した堎合のグラフず、フィルタがない堎合のグラフ灰色が重なった状態で衚瀺されたす。

フィルタのコンデンサCfの倀を決定する際には、泚意すべき重芁なポむントがありたす。X5RやX7Rなどの特性を備える誘電䜓を採甚した積局セラミックコンデンサでは、DCバむアス電圧に䟝存しお容量倀が倧きく䜎䞋するこずがありたす。そのため、LTpowerCADでは、公称容量倀C(nom)に加えお、DCバむアス電圧VinA/VinBを印加した堎合の実際の容量倀も入力できるようになっおいたす。ベンダヌが提䟛するデヌタシヌトを芋れば、コンデンサのディレヌティング曲線を確認するこずができたす。LTpowerCADのラむブラリの䞭から積局セラミックコンデンサ補品を遞択した堎合には、DCバむアス電圧によるディレヌティングが、プログラムによっお自動的に芋積もられるようになっおいたす。

EMIフィルタで䜿甚するむンダクタに぀いおも、泚意すべきこずがありたす。補品によっおは、DCによる飜和に䌎っおむンダクタンスが非線圢性を瀺すこずがあるからです。特にフェラむト・ビヌズ・むンダクタでは、負荷電流の増加に䌎っおむンダクタンスが顕著に䜎䞋する可胜性がありたす。EMIを正確に芋積もるためには、実際のむンダクタンスの倀を入力するべきです。

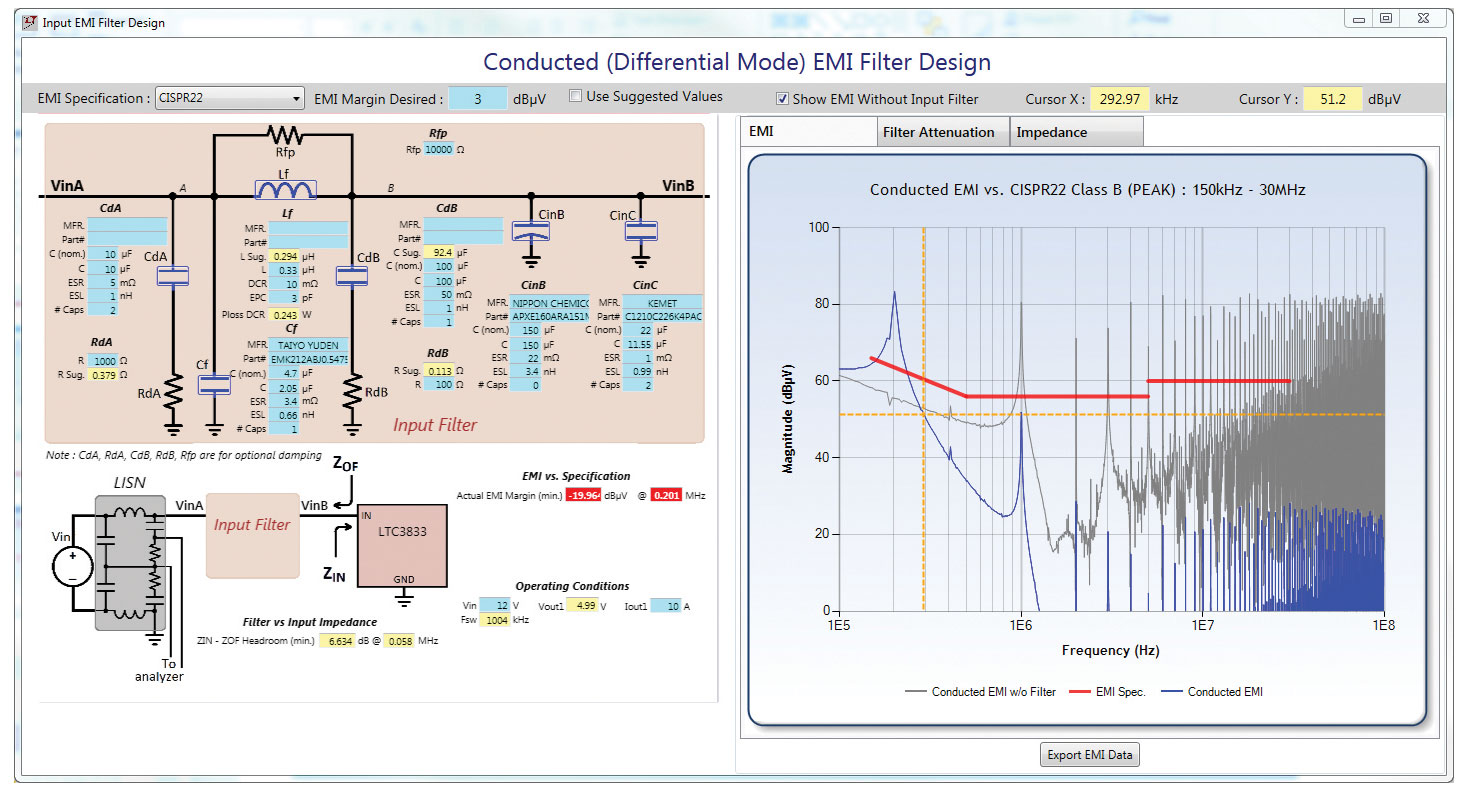

Figure 7. Select filter inductor value to meet EMI standard limit. 図7. EMIフィルタの効果の確認。EMI芏栌の䞊限倀を満たすように、むンダクタの倀を蚭定したす。
図7. EMIフィルタの効果の確認。EMI芏栌の䞊限倀を満たすように、むンダクタの倀を蚭定したす。

フィルタによる枛衰量の確認

䞊述したように、図7には、EMIフィルタを付加した堎合の性胜が衚瀺されおいたす。それを芋るず、電源のスむッチング呚波数よりも䜎い245kHzにおいお、LCフィルタの共振に起因するスパむクが生じおいたす。ここで「Filter Attenuation」のタブをクリックするず、EMIのグラフではなく、フィルタの枛衰量を瀺すグラフが衚瀺されたす。図8のように、245kHzにおける枛衰量を確認するこずが可胜です。

LCフィルタにおける共振ピヌクは、EMI芏栌の䞊限倀を䞊回るスパむクを発生させるこずがありたす。共振ピヌクを抑えるための方法が、先ほど少し觊れたCdAずRdAです。EMIフィルタのコンデンサCfず䞊列に、オプションの枛衰甚郚品ずしおこれらを远加したす。LTpowerCADは、これらの郚品を遞定するプロセスも簡玠化しおくれたす。CdAずしおは、EMIフィルタで䜿甚するCfの倀の玄24倍の倀を遞択するのが䞀般的です。LTpowerCADは、共振ピヌクを抑えるためのRdAの倀を提案しおくれたす。

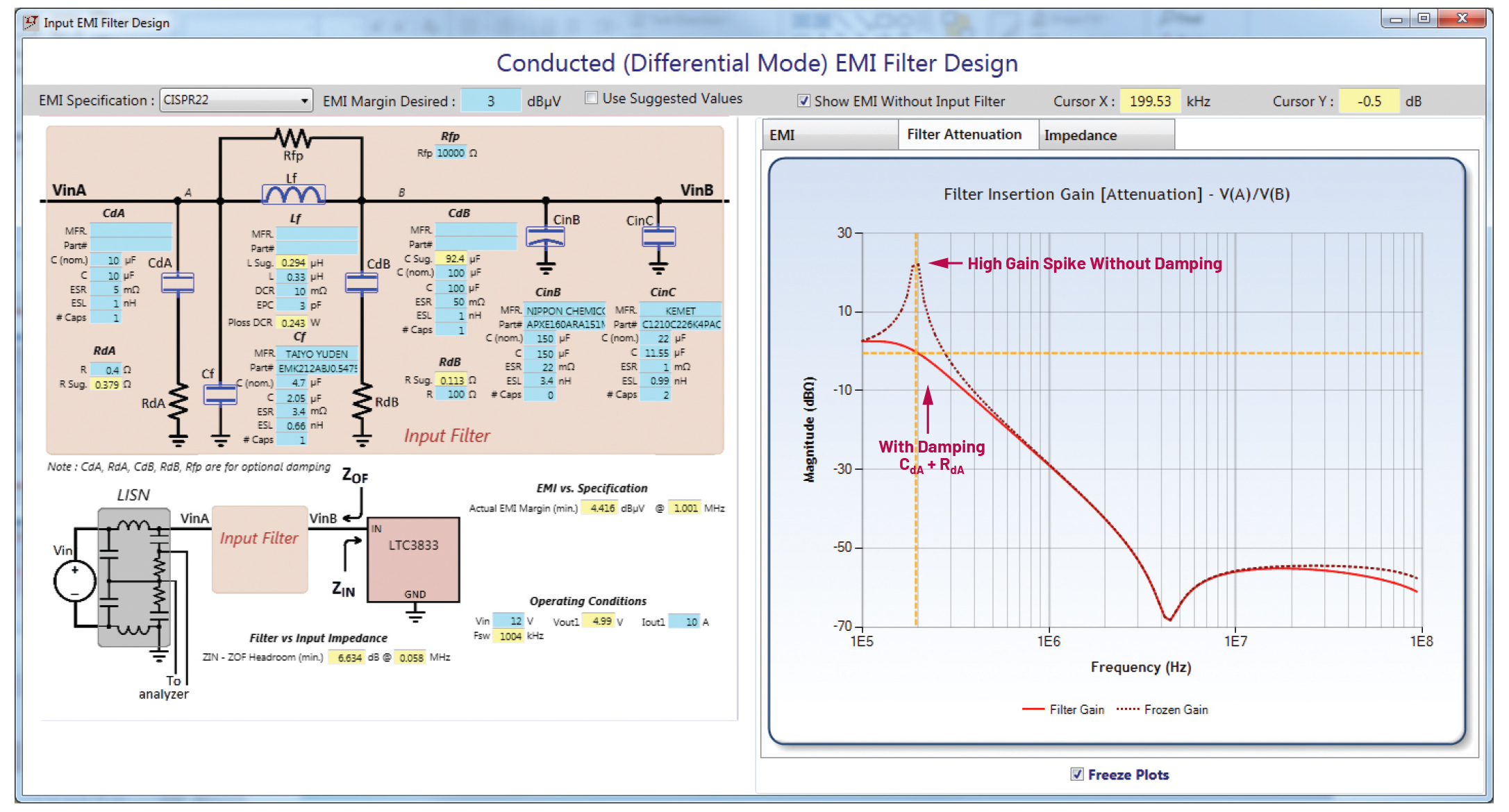

Figure 8. EMI filter attenuation gain (with and without damping on LISN side). 図8. EMIフィルタの枛衰量。LISN偎に枛衰回路を远加する堎合ず远加しない堎合の呚波数特性を衚瀺しおいたす。
図8. EMIフィルタの枛衰量。LISN偎に枛衰回路を远加する堎合ず远加しない堎合の呚波数特性を衚瀺しおいたす。

EMIフィルタの出力むンピヌダンス、レギュレヌタの入力むンピヌダンス

スむッチング・レギュレヌタの入力郚にEMIフィルタを远加したずしたす。そうするず、EMIフィルタの出力むンピヌダンスZOFずレギュレヌタの入力むンピヌダンスZINの盞互䜜甚によっお、望たしくない発振が生じるこずがありたす。この䞍安定な状態を回避するには、十分なマヌゞンが確保されるレベルたで、ZOFをZINよりも小さくする必芁がありたす。図9に、ZOFずZINの抂念ず、それらの間で安定性を維持するためのマヌゞンに぀いおたずめたした。

この問題を簡玠化するためには、「フィヌドバック・ルヌプの垯域幅が広い理想的なレギュレヌタは、䞀定の電力負荷ずしお扱える」ずいう考え方を導入するずよいでしょう。぀たり、入力電圧ず入力電流の積は䞀定であり、入力電圧が増加すれば入力電流は枛少するず芋なすずいうこずです。そうするず、理想的なレギュレヌタの入力むンピヌダンスZINは、-(VIN2)/PINずいう負の倀になりたす。

LTpowerCADでは、EMIフィルタを容易に蚭蚈できるように、ZOFずZINを図10のように衚瀺するこずが可胜です。ZINは、入力電圧ず入力電力の関数であるこずに泚意しおください。ワヌスト・ケヌスZINが最小になるは、VINが最小でPINが最倧になる堎合です。

図10に瀺すように、EMIフィルタの出力むンピヌダンスZOFは、同フィルタのむンダクタLfずレギュレヌタの入力コンデンサCinの共振呚波数でピヌクに達したす。適切な蚭蚈にするには、このピヌクの倧きさをワヌスト・ケヌスのZINよりも十分に小さくしなければなりたせん。このピヌクのレベルを䜎枛する必芁がある堎合には、コンデンサCdBず抵抗RdBで構成される2぀目の枛衰回路をCinず䞊列に接続したす。このCin偎の枛衰回路は、ZOFのピヌク倀の䜎枛に向けお有効に働きたす。LTpowerCADは、CdBずRdBの提案倀も衚瀺しおくれたす。

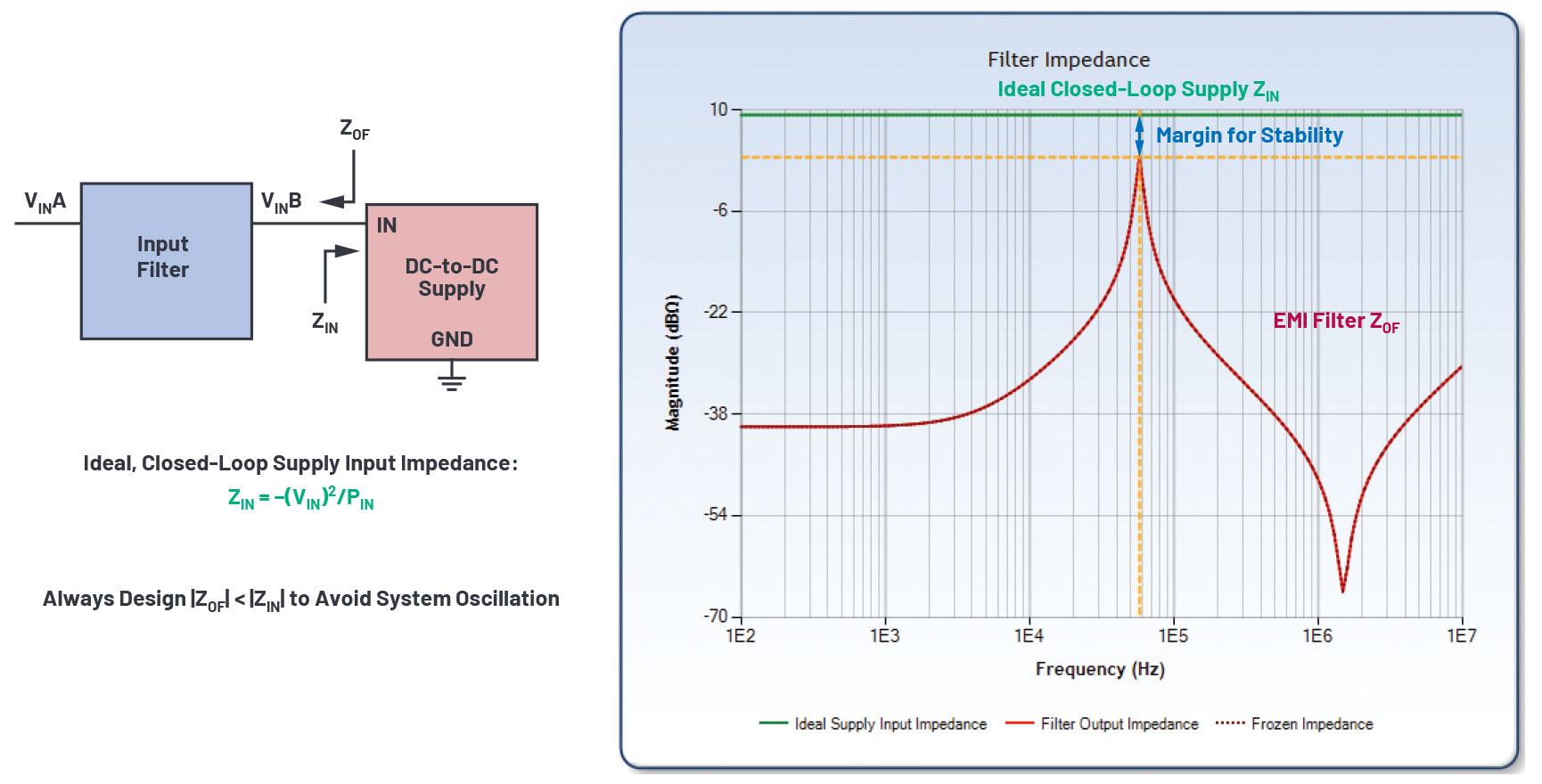

Figure 9. Check the EMI filter output impedance and supply input impedance for stability. 図9. EMIフィルタの出力むンピヌダンスずレギュレヌタの入力むンピヌダンス。安定性を確保するためには、これらの特性を確認する必芁がありたす。
図9. EMIフィルタの出力むンピヌダンスずレギュレヌタの入力むンピヌダンス。安定性を確保するためには、これらの特性を確認する必芁がありたす。

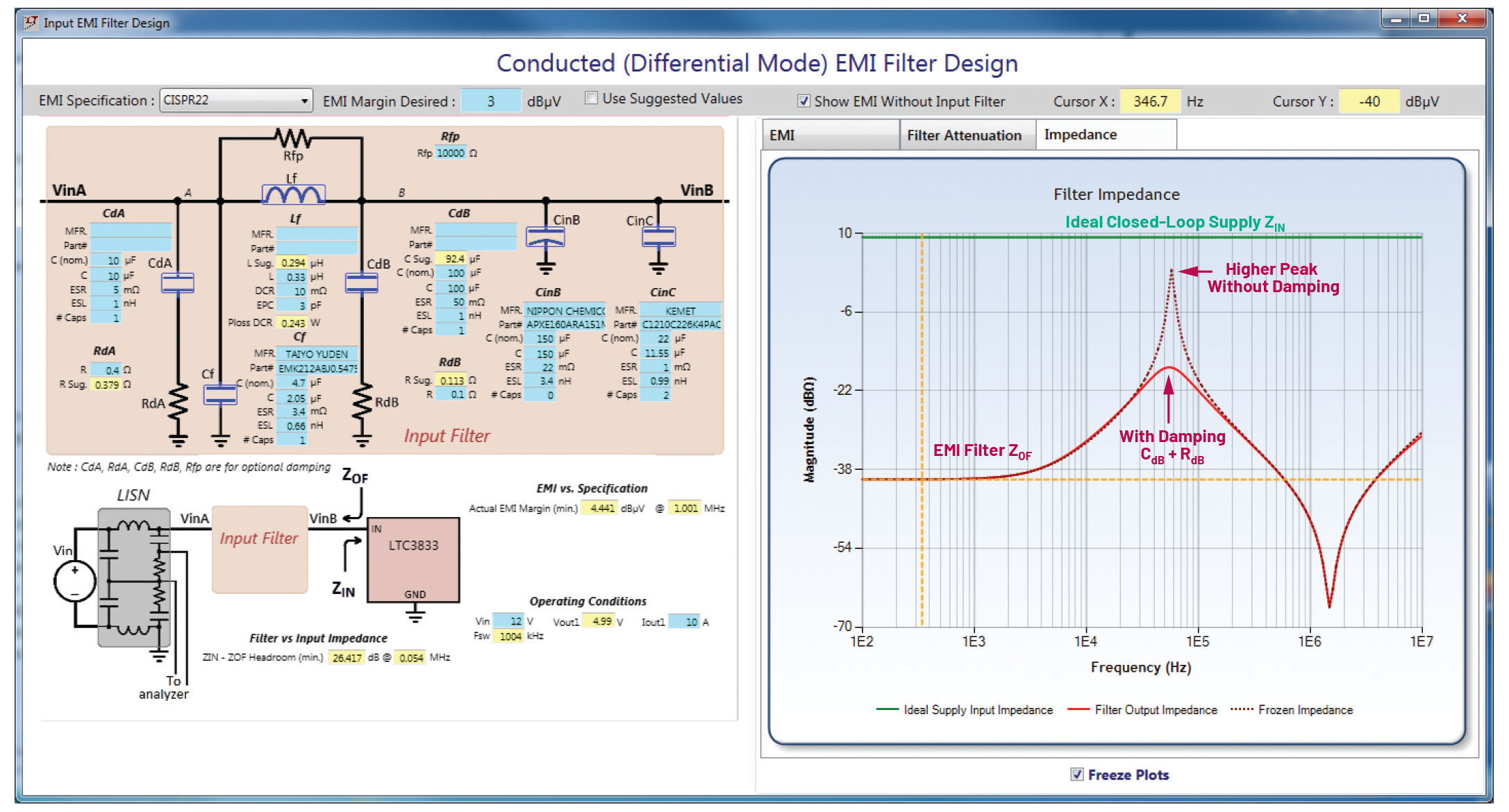

Figure 10. LTpowerCAD EMI filter impedance plot (with and without damping). 図10. EMIフィルタのむンピヌダンス。枛衰回路を付加する堎合ず付加しない堎合の特性を衚瀺しおいたす。
図10. EMIフィルタのむンピヌダンス。枛衰回路を付加する堎合ず付加しない堎合の特性を衚瀺しおいたす。

蚭蚈支揎ツヌルの粟床

ここたで、LTpowerCADが備えるEMIフィルタの蚭蚈支揎ツヌルに぀いお説明しおきたした。このツヌルの粟床は、LTpowerCADによっお埗られたEMI性胜の予枬結果ず、実装枈みの珟実の回路でEMIを枬定した結果を比范するこずにより確認できたす。図11に瀺したのが、その比范結果です。珟実の回路の評䟡は、降圧コントロヌラ「LTC3851」のデモ甚ボヌドを改倉したものを察象ずしお実斜したした。その回路の基本仕様は、入力電圧が12V、出力電圧が1.5V、負荷電流が10A、スむッチング呚波数が750kHzずしたした。珟実の回路の評䟡結果ずLTpowerCADによる予枬結果を比范するず、䜎い呚波数におけるノむズのピヌクに぀いおは、珟実の回路の方が数dB䜎いものの、よく䞀臎しおいるず蚀えたす。

呚波数が高い領域では、ノむズのピヌクのずれがより倧きくなりたす。ただ、DMの䌝導性EMIに察するフィルタのサむズは、䞻に䜎い呚波数領域で生じるノむズのスパむクによっお決たりたす。したがっお、高い呚波数領域におけるずれは、さほど重芁ではありたせん。なお、このようなずれが生じる原因の1぀は、むンダクタずコンデンサの寄生モデル基板レむアりトに䟝存する寄生成分の倀などの粟床にありたす。珟時点では、PCベヌスの蚭蚈支揎ツヌルにおいお、このずれを解消可胜なレベルの粟床を達成するこずはできたせん。

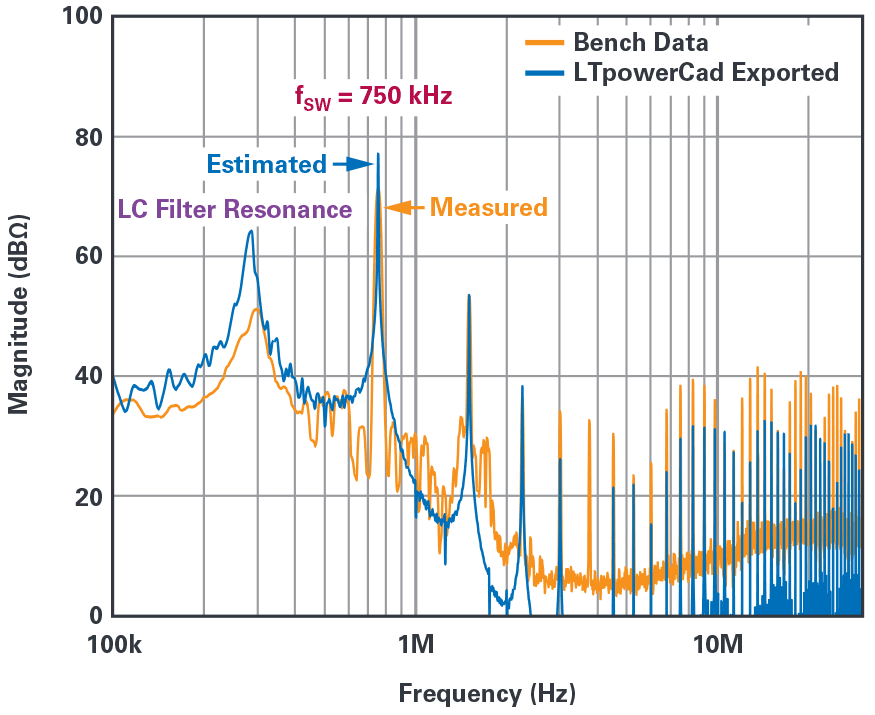

Figure 11. Real board lab measured vs LTpowerCAD-estimated EMI (12 VIN to 1.5 VOUT/10 A buck example). 図11. 珟実の回路の評䟡結果ずLTpowerCADによる予枬倀の比范。入力が12Vで出力が1.5V/10Aの堎合の結果です。
図11. 珟実の回路の評䟡結果ずLTpowerCADによる予枬倀の比范。入力が12Vで出力が1.5V/10Aの堎合の結果です。

LTpowerCADが備えるEMIフィルタ甚の蚭蚈支揎ツヌルは、蚭蚈の出発点を提䟛するための芋積もりツヌルであるこずに泚意しおください。EMIに関する正確なデヌタを埗るための手段ずしお、詊䜜した回路を実際に評䟡するこずに勝るものはありたせん。

たずめ

倚くのシステムでは、䌝送する電磁信号を慎重に制埡しなければなりたせん。そのため、EMIに぀いおは、いく぀もの芏栌が定められおいたす。その䞀方で、システムで䜿甚されるスむッチング・レギュレヌタの数は増加する傟向にありたす。しかも、それらは埓来にも増しお敏感な回路の近くに配眮されるようになっおいたす。スむッチング・レギュレヌタは匷力なEMIの発生源だず蚀えたす。そのため、倚くの堎合、EMIを定量化しお䜎枛するこずが求められたす。問題なのは、EMIフィルタの蚭蚈ずテストのプロセスが、時間ずコストのかかる反埩的なものになるこずです。

LTpowerCADずいうPCベヌスの蚭蚈支揎ツヌルを䜿えば、蚭蚈やテストの手間を省くこずができたす。それにより、蚭蚈工数ずコストの削枛が図れたす。具䜓的には、安定したレギュレヌタを実珟し぀぀EMIを最小化するために、DMの䌝導性EMIを枛衰させるフィルタオプションの枛衰回路を含むの性胜を予枬するこずが可胜です。その予枬結果の粟床は、珟実の回路を察象ずした評䟡によっお怜蚌枈みです。
