特長
- Standard compliant EtherCAT® Slave Controller
- 2x Integrated 100-MBit Ethernet PHY
- SPI Process Data Interface (PDI)
- Auxiliary IO Block with 24 configurable
- Multi-Function I/Os
- 4.75V to 35V Supply Voltage range
- 2x Integrated 3.3V and 5V-24V buck regulators
- 8 High Voltage I/Os (up to 35V, 100mA),
- -40°C to +85°C Temperature Range
- 9x9mm 121pin BGA package
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}
The TMC8462A is a complete EtherCAT® Slave Controller optimized for real time. It comprises all blocks required for an EtherCAT slave including two 100-MBit PHYs, a dual switch regulator power supply and 24V capable high voltage I/Os for industrial environments. Timer, watchdog, PWM and SPI/IIC master units allow for enhanced capabilities either in device emulation mode or in combination with an external CPU.
The TMC8462A can also be used in combination with EtherCAT P, allowing for both data and power to be supplied using one single cable.
TMC8462A-BA is the follow-up product for TMC8462-BA.
APPLICATIONS:
- Motor Drives
- Industrial Automation
- Communication Modules
- Industry 4.0
- Sensors & Encoders
- Robotics
- Building Automation
- Real-time control
- Connected Motion
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
データシート 1
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| TMC8462A-BA | 121-CSP_BGA-9X9X1.4 |
|
- TMC8462A-BA
- ピン／パッケージ図
- 121-CSP_BGA-9X9X1.4
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
ソフトウェアおよび製品のエコシステム
評価用キット 2
TMC8462A-BOB-ETH
Evaluation Board for TMC8462A
機能と利点
- TMC8462A-BA Advanced EtherCAT Slave Controller
- Supply and I/O voltage 3.3V (with blue LED indicator)
- 2x RJ45 TPC connector
- EtherCAT link activity, run, and error LEDs
- Configuration and control via Process Data Interface (PDI) SPI, ECAT, and SII-EEPROM
- Device emulation mode or controller mode via solder option (R5/R6)
- Board width 2.0", board height 1.5"
- 2x14 pin 0.1" header rows for pins/connectors, distance of rows 1.9"
製品の詳細

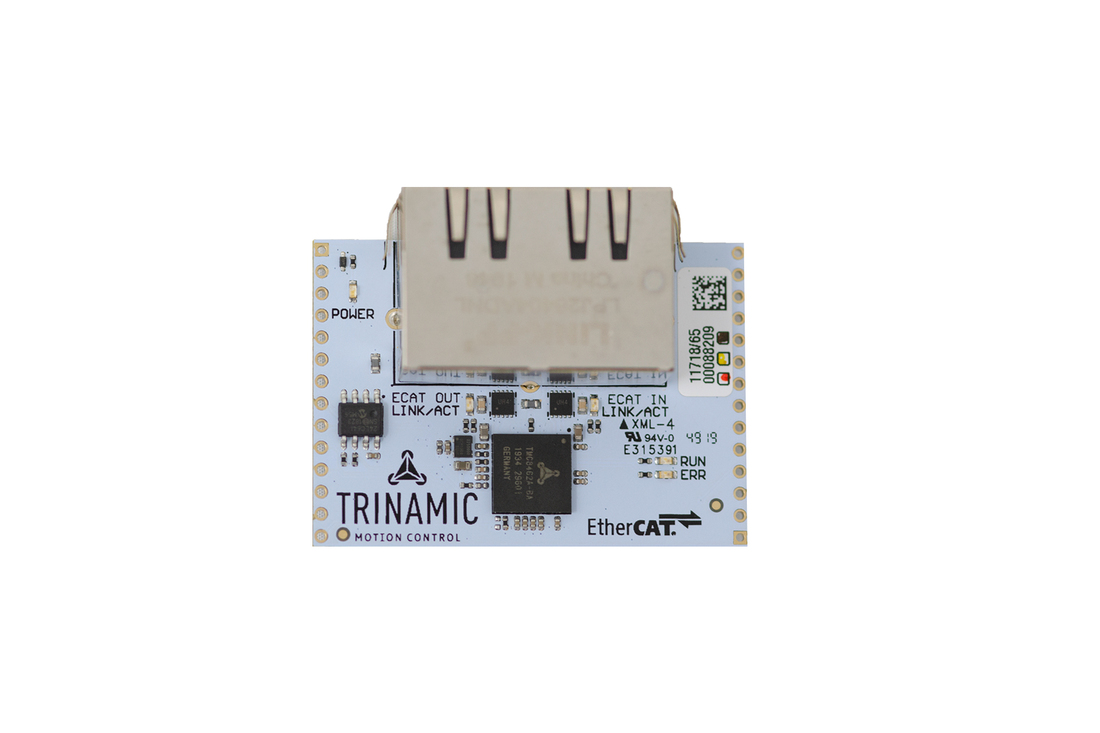

The TMC8462A breakout board is a development board with the dedicated TMC8462A-BA chip. It is designed to give users the chance to rapidly prototype their applications - making it possible to immediately check how the motor performs with TMC chips while developing the application's software.
資料
TMC8462A-EVAL
Evaluation Board for TMC8462A
機能と利点
- TMC8462A-BA EtherCAT Slave Controller
- Board supply voltage: 5V to 35V
- Dual RJ45 TPC connector
- SPI PDI interface
- SPI interface for ADI TRINAMIC’s MultiFunction and Control IO Block (MFC IO)
- Access to all chip functions via pin headers and connectors
- Interface to ADI TRINAMIC’s evaluation board concept
- CAD design files available for download
製品の詳細

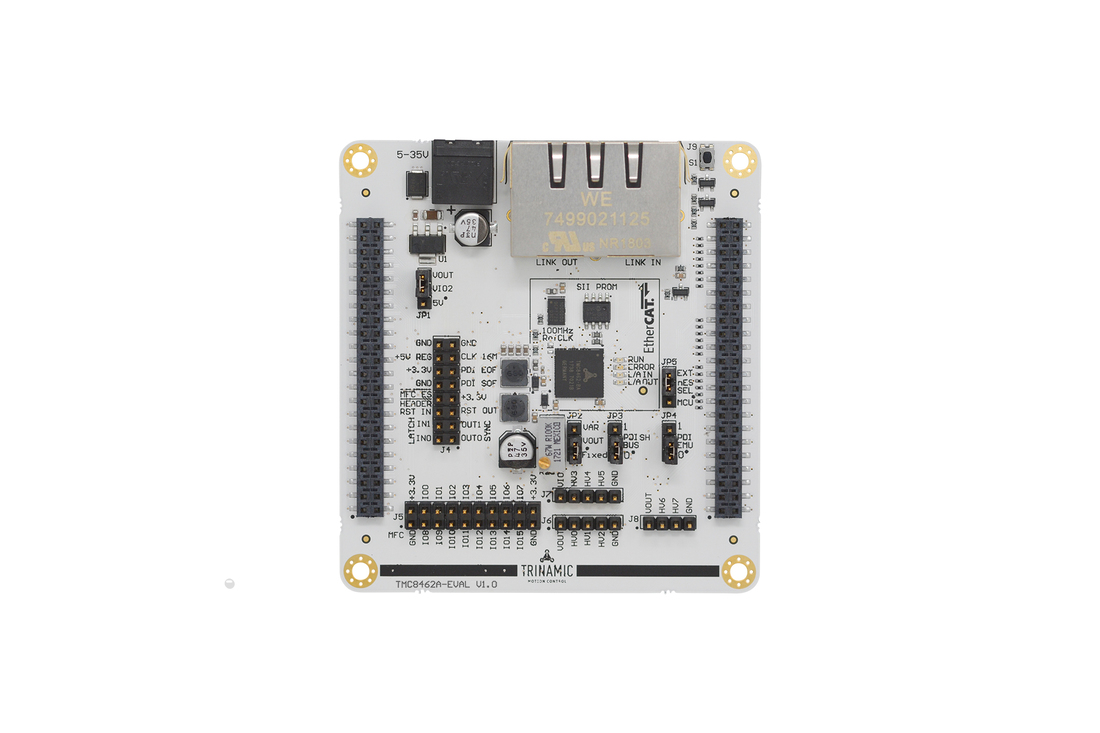

The TMC8462A-EVAL allows you to explore all functions of the TMC8462A-BA.
