TMC2100
Silent stepper motor driver 5 to 46V, up to 1.2A with S/D Interface, 256 µSteps, SpreadCycle and Stealthchop
すべて表示
お探しの製品ではありませんか
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
特長
- 2-phase stepper motors up to 2.0A coil current (2.5A peak)
- Standalone Driver
- Voltage Range 4.75to 46V DC
- Smooth Run 256 microsteps from 4 or 16 microsteps input (or from halfstepping, SpreadCycle only.
- Step/Dir Interface with microstep interpolation MicroPlyer™
- StealthChop™ for quiet operation and smooth motion
- SpreadCycle™ highly dynamic motor control chopper
- Integrated Current Sense Option
- Standstill Current Reduction
- Full Protection & Diagnostics (two outputs)
- Small Size 5x6mm2 QFN36 package or TQFP48 package
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}
The TMC2100 provides an integrated motor driver solution for 3D-Printing, Cameras, Scanners and other automated equipment applications. The device has an integrated microstepping indexer, the completely noiseless current control mode StealthChop™ and is intended to drive a bipolar stepper motor. The output driver block consists of low RDSon N-Channel power MOSFETs configured as full H-bridges to drive the motor windings. The TMC2100 is capable of driving up to 2.5A of current from each output (with proper heatsinking). TMC2100 is designed for a supply voltage of 5...46V. The device has a step and direction interface and can be configured with digital pins.
Applications
- 3D printers
- Textile, Sewing Machines
- Office Automation
- Consumer, Home
- CCTV, Security
- ATM, Cash recycler
- POS
- Printers & Scanners
Technical Details
| TMC2100-LA | TMC2100-TA | |
| Status | Active | Active |
| Axes | 1 | 1 |
| Motor Supply | 5 to 46V | 5 to 46V |
| Microsteps | 1 to 256 | 1 to 256 |
| Step/Dir | ✓ | ✓ |
| MicroPlyer™ | ✓ | ✓ |
| SpreadCycle™ | ✓ | ✓ |
| StealthChop™ | ✓ | ✓ |
| Phase Current, RMS | 1.2A | 1.4A |
| Package | QFN36 (5x6) | eTQFP48 (7x7) |
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
TMC2100
資料
Filters
1つが該当
-
すべて
-
データシート
-
外形図
-
アプリケーション・ノート
-
すべて
-
English
外形図
1
アプリケーション・ノート
3
HTML
HTML
HTML
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| TMC2100-LA |
36-LFCSP-5X6X0.9
|
|
|
| TMC2100-LA-T |
36-LFCSP-5X6X0.9
|
|
|
| TMC2100-TA |
48-TQFP-7X7X1.0
|
|
|
| TMC2100-TA-T |
48-TQFP-7X7X1.0
|
|
- TMC2100-LA
- ピン／パッケージ図
-
36-LFCSP-5X6X0.9
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- TMC2100-LA-T
- ピン／パッケージ図
-
36-LFCSP-5X6X0.9
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- TMC2100-TA
- ピン／パッケージ図
-
48-TQFP-7X7X1.0
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- TMC2100-TA-T
- ピン／パッケージ図
-
48-TQFP-7X7X1.0
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
ソフトウェアおよび製品のエコシステム
評価用キット 1

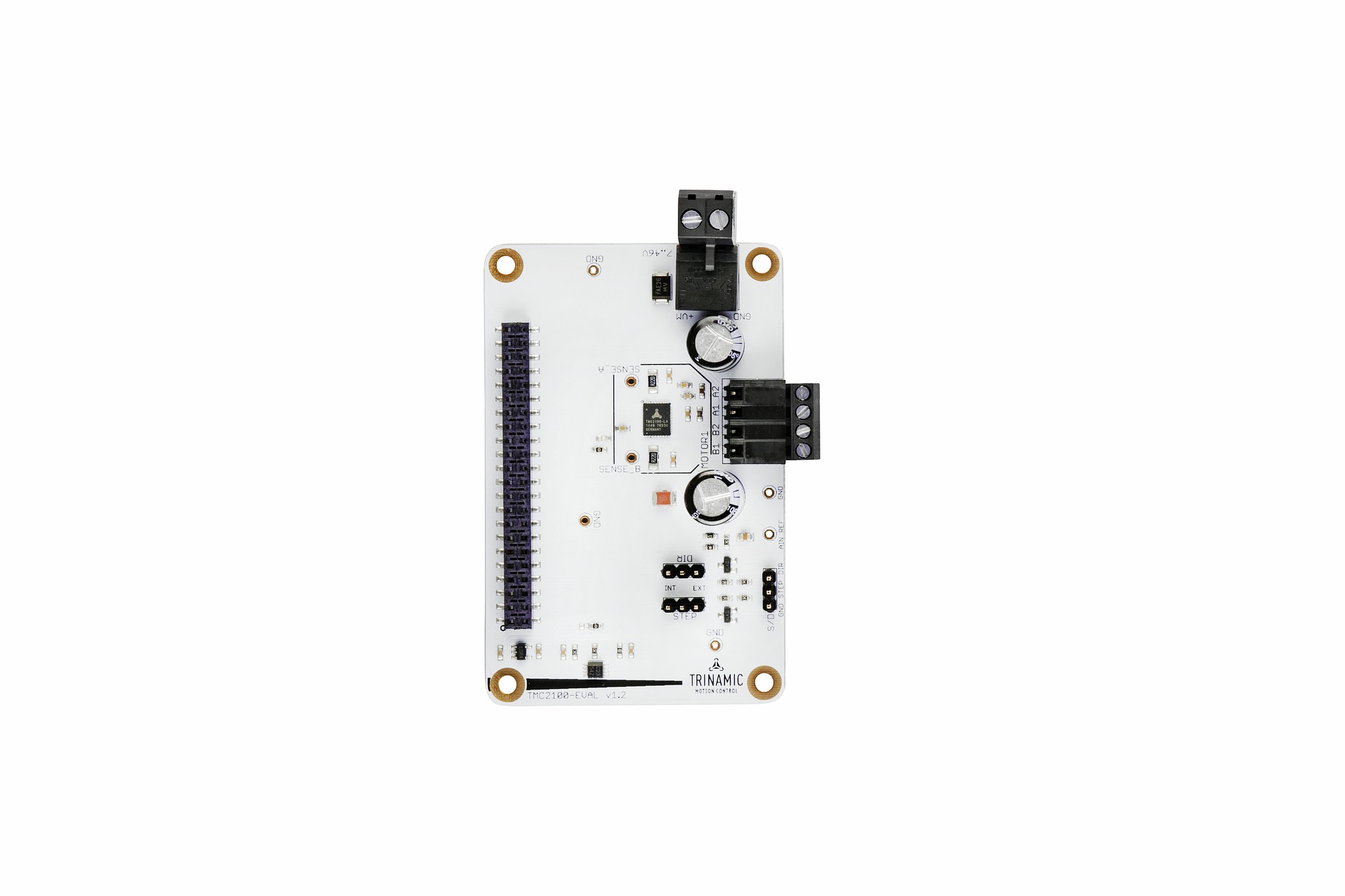

TMC2100-EVAL
