RHP51000

発売前

20V, 500mA, Ultra-Low Noise, Ultra-High PSRR, LDO Regulator for Commercial Space

データシート (Rev. 1) 製品セレクション・テーブル
Viewing:
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。

製品情報

  • No SEL up to ~79.9 MeV·cm2/mg at VIN ≤ 16V
  • TID Assured up to 10krad(Si) Post-Accelerated Anneal
  • Ultra-Low RMS Noise: 0.8μVRMS (10Hz to 100kHz)
  • Ultra-Low Spot Noise: 2nV/√Hz at 10kHz
  • Ultra-High PSRR: 76dB at 1MHz
  • Output Current: 500mA
  • Wide Input-Voltage Range: 2V to 20V
  • Single Capacitor Improves Noise and PSRR
  • 100μA SET Pin Current: ±1% Initial Accuracy
  • VIOC Pin Controls Upstream Regulator to Minimize Power Dissipation
  • Programmable Current Limit
  • Low Dropout Voltage: 260mV
  • Output-Voltage Range: 0 to 15V
  • Programmable Power Good
  • Fast Start-Up Capability
  • Parallelable for Lower Noise and Higher Current
  • Internal Current Limit with Foldback
  • Minimum Output Capacitor: 10μF Ceramic
  • Reverse-Battery and Reverse-Current Protection
  • 12-Lead MSOP Package

Commercial Space Features

  • Supports Aerospace Applications
  • Wafer Diffusion Lot Traceability
  • Radiation Monitors
  • Single-Event Latch-Up (SEL)
  • Total Ionizing Dose (TID)
  • Outgassing Characterization
RHP51000
20V, 500mA, Ultra-Low Noise, Ultra-High PSRR, LDO Regulator for Commercial Space

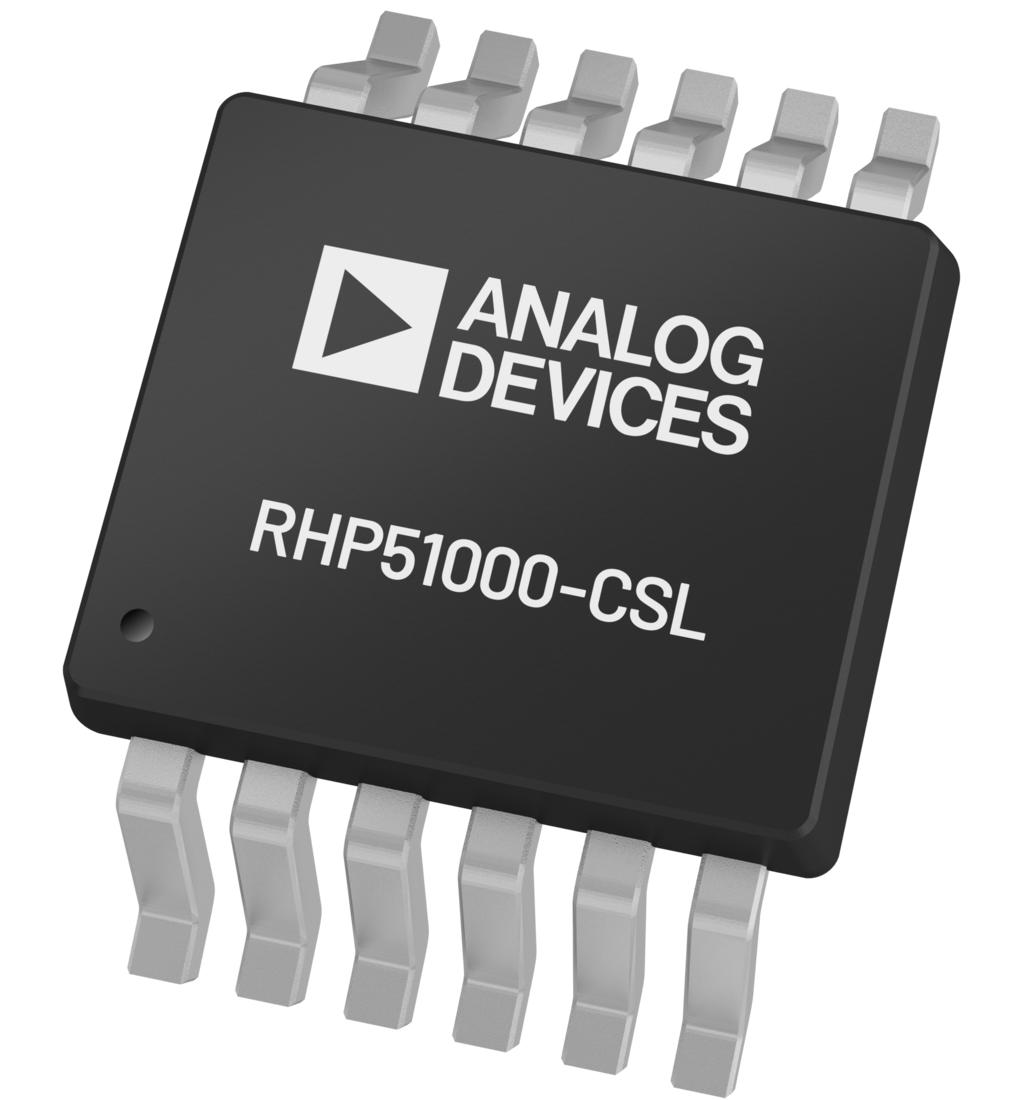

RHP51000-CSL Typical Application RHP51000-CS Pin Configuration RHP51000-CSL Chip Illustration
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 1

ユーザ・ガイド 1

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

必要なソフトウェア／ドライバが見つかりませんか？

ドライバ／ソフトウェアをリクエスト

評価用キット

eval board
schematic 1
schematic 2
schematic 3
EVAL-RHP51000

Evaluates: RHP51000

今すぐ購入 詳細を表示

製品詳細

The EVAL-RHP51000-CSLZ features the RHP51000-CSL, a 20V, 500mA, ultra-low noise, and ultra-high power-supply rejection ratio (PSRR) low dropout (LDO) regulator with programmable current limit. Additionally, the RHP51000-CSL incorporates voltage input-to-output control (VIOC) tracking function that controls an upstream switching converter to maintain a constant voltage across the RHP51000-CSL and, therefore, minimize power dissipation.

The EVAL-RHP51000-CSLZ operates over an input range of 3.8V to 20V. The RHP51000-CSL delivers a maximum output current of 500mA and features ultra-low noise and ultra-high PSRR. The power good feedback (PGFB) pin is used to set a programmable power-good threshold. This IC also offers programmable current-limit functionality, and current monitoring is achieved by sensing the ILIM pin voltage.

Built-in protection includes reverse-battery protection, reverse-current protection, internal current limit with foldback and thermal limit with hysteresis. The RHP51000-CSL data sheet provides a complete description of the device, operation, and applications information. The data sheet must be read in conjunction with this user guide for the EVAL-RHP51000-CSLZ. The RHP51000-CSL is assembled in a 12-lead (3mm x 3mm) plastic DFN package with an exposed pad on the bottom side of the IC. Proper board layout is essential for maximum thermal performance.
EVAL-RHP51000
Evaluates: RHP51000

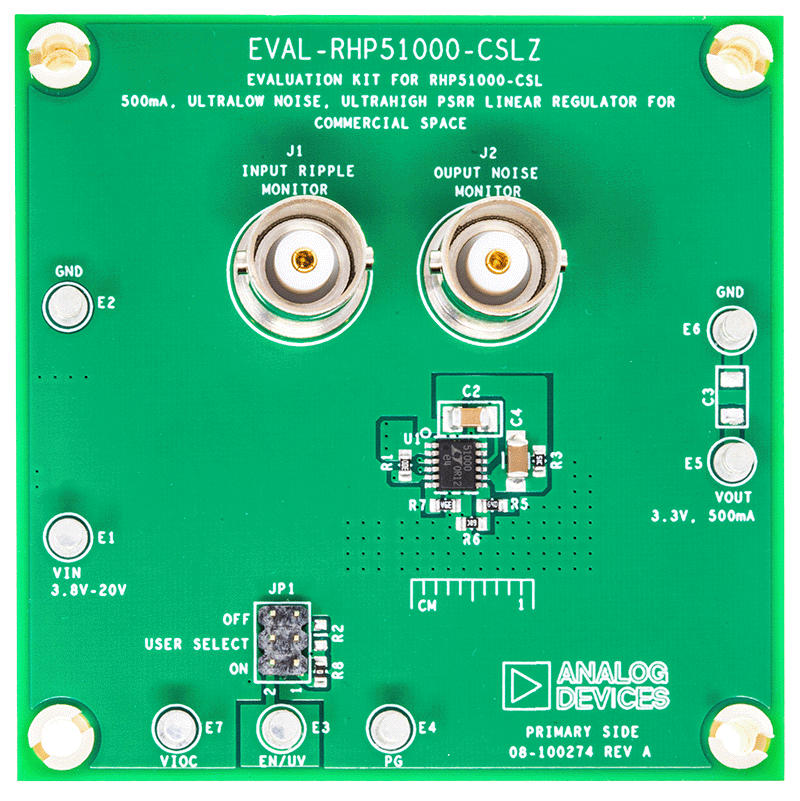

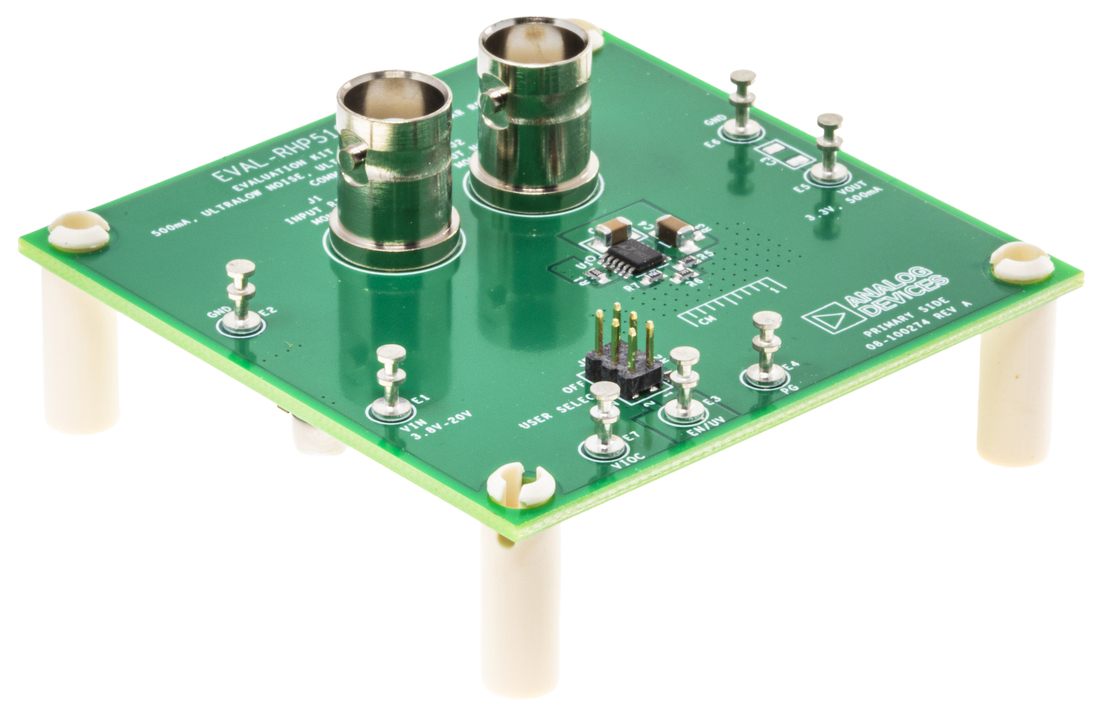

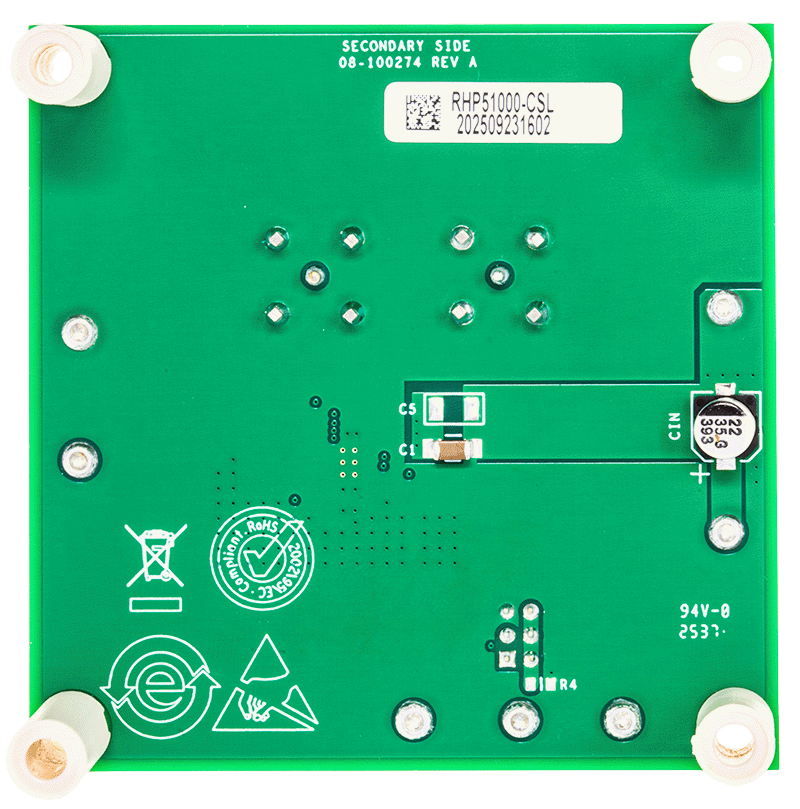

EVAL-RHP51000-CSLZ_ANGLE Evaluation Board EVAL-RHP51000-CSLZ_TOP Evaluation Board EVAL-RHP51000-CSLZ_BOTTOM Evaluation Board
