PHY1040

最終販売

125Mbps~1.25Gbps VCSEL/レーザドライバおよびポストアンプ

低コスト、プログラマブル1.25Gトランシーバ

利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.J)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。

Viewing:

製品情報

  • 32mA (max)変調ドライブと20mAバイアス電流を備えたアノードコモンVCSELドライバ出力段
  • 最大80mA変調と90mAバイアス電流を備えた連続モードレーザドライバ
  • 温度ルックアップテーブルを備えたクローズまたはオープンループバイアスモード
  • 温度補償された変調電流
  • 設定可能なローパスフィルタと出力振幅を備えたリミティングアンプ
  • 外付け2k EEPROMに保存されたデバイス設定

PHY1040-01は、SFPおよびSFFアプリケーションの光ファイバモジュール用の連続モードVCSEL/レーザドライバおよびリミティングアンプです。このデバイスは、トランスインピーダンスアンプのPHY1095-01と低コストのシリアルEEPROMまたはマイクロコントローラとともに使用することによって、完全なSFPモジュールソリューションを構築します。送信セクションは、アノードコモン構成のレーザまたはVCSELドライバとして最適化された変調器出力段を備えています。

バイアス電流は、高速セトリングAPCループによるか、または温度ルックアップテーブルを使用するオープンループモードで制御することができます。レシーバは、設定可能な帯域幅を備えたリミティングアンプを内蔵しています。ユーザー選択可能なスレッショルドとヒステリシスを備えた入力信号変調振幅を使用して、信号検出/ロスオブシグナル機能が実装されています。

PHY1040-01は、3.3Vの電源で動作し、定格-40℃~+95℃の周囲動作温度範囲、RoHS準拠、5mm x 5mmの32ピンQFNパッケージで提供されます。

アプリケーション

  • 高速イーサネット
  • ギガビットイーサネット
  • OC-3

PHY1040
125Mbps~1.25Gbps VCSEL/レーザドライバおよびポストアンプ

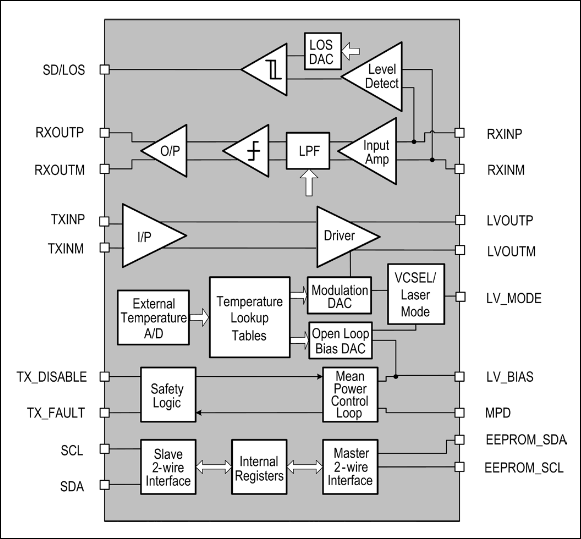

PHY1040:ブロックダイアグラム
